TIÊU CHUẨN VIỆT NAM

TCVN 4065:1985

MÁY KÉO VÀ MÁY NÔNG NGHIỆP

CƠ CẤU TREO BA ĐIỂM, CỠ KÍCH THƯỚC

VÀ THÔNG SỐ ĐỘNG HỌC

Tractors and machinery for agriculture three point linkage

type dimensions and dynamic parameters

Tiêu chuẩn này áp dụng cho cơ cấu treo ba điểm (ký hiệu TBĐ) phía sau máy kéo nông nghiệp loại bánh lốp, về xích có cấp sức kéo từ 0,6 đến 04 tấn và cơ cấu treo của máy nông nghiệp. Tiêu chuẩn này không áp dụng cho máy kéo chuyên dùng.

1. Cỡ kích thước

Tuỳ thuộc cấp sức kéo của máy kéo, cơ cấu treo ba điểm được chia thành 2 cỡ kích thước, theo bảng 1.

Bảng 1

2. Thông số động học

2.1. Mặt phẳng tam giác nối lắp của máy kéo trong liên hợp với máy công tác phải vuông góc với mặt phẳng tựa và mặt phẳng đối xứng dọc của máy kéo khi máy công tác ở vị trí làm việc.

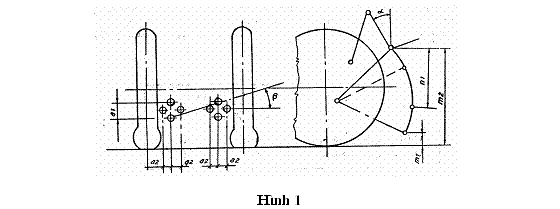

2.2. Các thông số của cơ cấu treo ba điểm xác định khả năng nâng, hạ và giới hạn điều chỉnh vị trí máy nông nghiệp treo phải phù hợp với hình 1 và bảng 2.

Đối với máy kéo bánh hơi, những thông số trong tiêu chuẩn này được xác định khi bán kính tĩnh của bánh như quy định trong thuyết minh sử dụng của cơ sở chế tạo.

Bảng 2, mm
