TIÊU CHUẨN QUỐC GIA

TCVN 4065:2007

ISO 2332:1993

MÁY KÉO VÀ MÁY NÔNG NGHIỆP - LẮP NỐI CÔNG CỤ VÀO CƠ CẤU TREO BA ĐIỂM - KHOẢNG KHÔNG GIAN TRỐNG XUNG QUANH CÔNG CỤ

Agricultural tractors and machinery - Connection of implements via three-point linkage - Clearance zone around implement

Lời nói đầu

TCVN 4065:2007 thay thế TCVN 4065:1985.

TCVN 4065:2007 hoàn toàn tương đương ISO 2332:1993.

TCVN 4065:2007 do Ban kỹ thuật tiêu chuẩn TCVN/TC 23 Máy kéo và máy dùng trong nông lâm nghiệp biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

MÁY KÉO VÀ MÁY NÔNG NGHIỆP - LẮP NỐI CÔNG CỤ VÀO CƠ CẤU TREO BA ĐIỂM - KHOẢNG KHÔNG GIAN TRỐNG XUNG QUANH CÔNG CỤ

Agricultural tractors and machinery - Connection of implements via three-point linkage - Clearance zone around implement

1. Phạm vi áp dụng

Tiêu chuẩn này quy định về khoảng không gian trống cần thiết trên các máy công tác để bảo đảm cho chúng liên kết với cơ cấu treo ba điểm của máy kéo nông nghiệp.

Tiêu chuẩn này áp dụng cho việc lắp nối các công cụ nông nghiệp vào cơ cấu treo ba điểm theo ISO 730-1 và tiêu chuẩn này cũng áp dụng cho các thanh móc nối theo tiêu chuẩn ISO 11001-1, ISO 11001-2 và ISO 11001-3.

2. Tài liệu viện dẫn

ISO 730-1:1990, Agricultural wheeled tractors - Rear-mounted three-point linkage - Part 1: Categories 1, 2 and 3 (Máy kéo bánh hơi nông nghiệp - Cơ cấu treo ba điểm phía sau - Phần 1: Loại 1, 2 và 3).

ISO 11001-1:1993, Agricultural wheeled tractors and implements -Three-point hitch couplers - Part 1: U-frame coupler (Máy kéo bánh hơi nông nghiệp và công cụ - Thanh móc nối của thanh treo ba điểm - Phần 1: Thanh móc nối khung chữ U).

ISO 11001-2:1993, Agricultural wheeled tractors and implements -Three-point hitch couplers - Part 2: A-frame coupler (Máy kéo bánh hơi nông nghiệp và công cụ - Thanh móc nối của thanh treo ba điểm - Phần 2: Thanh móc nối khung chữ A).

ISO 11001-3:1993, Agricultural wheeled tractors and implements -Three-point hitch couplers - Part 3: Link coupler (Máy kéo bánh hơi nông nghiệp và công cụ - Thanh móc nối của thanh treo ba điểm - Phần 3: Thanh móc nối xích).

3. Thuật ngữ và định nghĩa

Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau.

3.1. Thanh móc nối công cụ (implement coupler)

Bộ phận làm dễ dàng việc lắp nối cơ cấu treo ba điểm của máy kéo vào công cụ.

4. Đặc điểm

Hình dạng và kích thước của khoảng không gian trống trên công cụ để liên kết với cơ cấu treo ba điểm được trình bày trên các Hình từ 1 đến 4 và Bảng 1. Không bao gồm các tay nâng điều chỉnh và các tay nâng điều khiển công cụ cùng các đặc điểm liên quan đến bề rộng của công cụ.

Kích thước tính bằng milimét

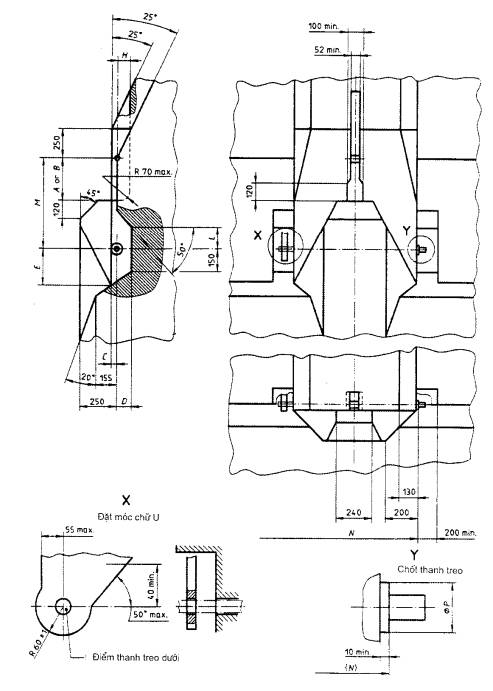

Hình 1 - Khoảng không gian t
