Tiêu chuẩn Việt Nam TCVN 3114:1993 quy định phương pháp xác định độ mài mòn của bê tông nặng. Đây là tiêu chuẩn kỹ thuật quan trọng áp dụng cho các kết cấu bê tông chịu tác động mài mòn cơ học trong quá trình sử dụng như mặt đường, sàn nhà xưởng, sân bay, và các công trình thủy lợi. Dưới đây là tóm tắt chi tiết nội dung từ Điều 1 đến Điều 4 của tiêu chuẩn này.

- Điều 1: Phạm vi áp dụng

• Tiêu chuẩn này quy định phương pháp thử nghiệm để xác định độ mài mòn của bê tông nặng trong điều kiện phòng thí nghiệm.
• Độ mài mòn của bê tông được xác định bằng hao hụt thể tích hoặc hao hụt khối lượng của mẫu thử trên một đơn vị diện tích bề mặt bị mài mòn sau một số chu kỳ ma sát nhất định trên thiết bị thử nghiệm tiêu chuẩn.
• Tiêu chuẩn áp dụng cho các loại bê tông nặng có cỡ hạt lớn nhất của cốt liệu không vượt quá quy định kỹ thuật của thiết bị thử nghiệm (thường là không quá 20mm hoặc 40mm tùy thuộc vào kích thước mẫu).

- Điều 2: Tài liệu viện dẫn

• Để áp dụng tiêu chuẩn này một cách chính xác, cần kết hợp sử dụng các tiêu chuẩn liên quan về lấy mẫu, chế tạo và bảo dưỡng mẫu thử bê tông nặng.
• Tiêu chuẩn viện dẫn cốt lõi là TCVN 3105:1993 về hỗn hợp bê tông nặng và bê tông nặng - phương pháp lấy mẫu, chế tạo và bảo dưỡng mẫu thử. Việc chuẩn bị mẫu phải tuân thủ nghiêm ngặt các quy định về kích thước sai lệch cho phép và độ phẳng của bề mặt mẫu.

- Điều 3: Thiết bị thử và vật liệu tiêu chuẩn

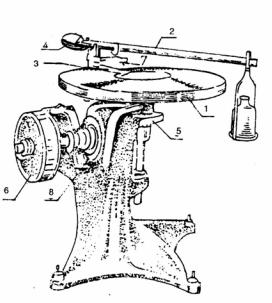

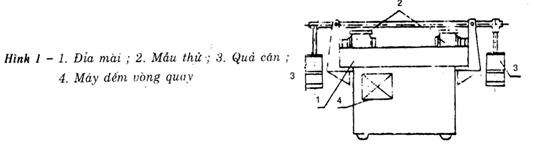

• Máy mài mòn tiêu chuẩn (Kiểu Boehme hoặc tương đương): Thiết bị phải có đĩa quay bằng gang hoặc thép có độ cứng quy định, tốc độ quay ổn định (thường là 30 vòng/phút). Máy phải được trang bị bộ phận gá giữ mẫu thử sao cho mẫu được ép xuống đĩa mài với một lực không đổi (thường là áp lực 0,06 MPa hoặc lực ép tương đương 300 N).
• Cân kỹ thuật: Cân phải có độ chính xác cao, sai số cho phép không vượt quá 0,1 gram để đảm bảo đo lường chính xác sự hao hụt khối lượng của mẫu trước và sau khi mài.
• Thước kẹp và dụng cụ đo: Thước kẹp có độ chính xác đến 0,1 mm dùng để đo kích thước hình học của mẫu thử nhằm tính toán chính xác diện tích bề mặt bị mài mòn.
• Cát mài tiêu chuẩn (Chất mài mòn): Sử dụng cát thạch anh tiêu chuẩn hoặc bột corundum có cỡ hạt và độ cứng xác định theo quy định. Chất mài mòn phải khô, sạch và không lẫn tạp chất hữu cơ để tránh làm thay đổi hệ số ma sát trong quá trình thử nghiệm.
• Tủ sấy: Tủ sấy có bộ phận điều chỉnh nhiệt độ tự động, khả năng duy trì nhiệt độ ổn định ở mức 105 độ C đến 110 độ C để sấy khô mẫu trước khi cân.

- Điều 4: Chuẩn bị mẫu thử

• Hình dáng và kích thước mẫu: Mẫu thử tiêu chuẩn thường có dạng khối lập phương với kích thước cạnh là 70x70x70 mm hoặc 100x100x100 mm. Ngoài ra, có thể sử dụng mẫu hình trụ có đường kính và chiều cao tương đương tùy thuộc vào yêu cầu cụ thể của thiết kế hoặc thiết bị thử nghiệm.
• Số lượng mẫu thử: Mỗi tổ mẫu thử nghiệm phải bao gồm ít nhất 3 viên mẫu được chế tạo từ cùng một mẻ bê tông hoặc được khoan cắt trực tiếp từ kết cấu công trình cần kiểm tra.
• Yêu cầu về bề mặt mẫu: Bề mặt chịu mài mòn của mẫu thử phải hoàn toàn phẳng, không bị rỗ, nứt nẻ hoặc lồi lõm. Các cạnh của mẫu phải vuông góc và không bị sứt mẻ. Nếu mẫu được khoan từ kết cấu, bề mặt thử nghiệm phải được mài phẳng bằng máy mài chuyên dụng trước khi tiến hành thử.
• Chế độ bảo dưỡng và chuẩn bị trước khi thử: Mẫu thử phải được bảo dưỡng trong điều kiện tiêu chuẩn theo TCVN 3105:1993 cho đến tuổi thử nghiệm (thường là 28 ngày đêm hoặc theo thỏa thuận). Trước khi tiến hành mài, mẫu phải được sấy khô trong tủ sấy ở nhiệt độ 105 - 110 độ C cho đến khi khối lượng không đổi, sau đó để nguội trong bình hút ẩm hoặc phòng thí nghiệm đến nhiệt độ phòng rồi mới tiến hành cân khối lượng ban đầu.
