ĐIỀU KIỆN KIỂM MÁY MÀI PHẲNG CÓ HAI TRỤ - MÁY MÀI CÓ BĂNG TRƯỢT - KIỂM ĐỘ CHÍNH XÁC
Test conditions for surface grinding machines with two columns - Machines for grinding slideways - Testing of the accuracy
Lời nói đầu
TCVN 7691 : 2007 thay thế cho phần kiển độ chính xác của TCVN 1998 : 1977
TCVN 7691 : 2007 hoàn toàn tương đương với ISO 4703 : 2001.
Tiêu chuẩn này do Ban kỹ thuật TCVN/TC39 – Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố .
ĐIỀU KIỆN KIỂM MÁY MÀI PHẲNG CÓ HAI TRỤ - MÁY MÀI CÓ BĂNG TRƯỢT - KIỂM ĐỘ CHÍNH XÁC.
Test conditions for surface grinding machines with two columns - Machines for grinding slideways - Testing of the accuracy
Tiêu chuẩn này quy định các phép kiểm hình học, kiểm gia công, kiểm độ chính xác và khả năng lặp lại định vị trên máy mài phẳng thông dụng, độ chính xác thường có hai trụ dùng để mài các băng trượt, có tham chiếu TCVN 7011-1: 2007 và TCVN 7011-2: 2007.
Tiêu chuẩn này cũng quy định các dung sai có thể áp dụng tương ứng đối với các phép kiểm trên.
Tiêu chuẩn này có thể áp dụng cho các máy có chuyển động mài thẳng và có bàn máy di chuyển được nhưng không bao gồm các máy có bàn máy cố định hoặc bàn chuyển động quay.
Tiêu chuẩn này chỉ áp dụng để kiểm độ chính xác hình học của máy, không áp dụng để kiểm vận hành máy (độ rung, độ ồn bất thường, chuyển động dính trượt của các bộ phận, v.v...) hoặc các đặc tính của máy (tốc độ trục chính, tốc độ tiến, v.v...)
Các phép kiểm này thường được tiến hành trước khi kiểm độ chính xác.
Tiêu chuẩn này cung cấp các thuật ngữ được sử dụng cho các bộ phận chính của máy và tên gọi của trục có tham chiếu ISO 841[1]
CHÚ THÍCH: Ngoài thuật ngữ được sử dụng trong ba ngôn ngữ chính thức của ISO (Anh, Pháp và Nga).Các thuật ngữ tương đương theo tiếng Đức (DIN) và Italia (UNI) cho trong Phụ lục A. Tuy nhiên chỉ có các thuật ngữ theo các ngôn ngữ chính thức mới được coi là thuật ngữ của ISO.
Trong tiêu chuẩn này có viện dẫn các tài liệu sau. Đối với các tài liệu viện dẫn ghi năm ban hành thì áp dụng bản dưới đây. Đối với các tài liệu viện dẫn không ghi năm ban hành thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.
TCVN 7011-1:2007 (ISO 230-1:1996) Qui tắc kiểm máy công cụ - Độ chính xác hình học của máy khi vận hành trong điều kiện không tải hoặc gia công tinh.
TCVN 7011-2:2007 (ISO 230-2:1997) Qui tắc kiểm máy công cụ. Xác định độ chính xác và khả năng lặp lại định vị của các trục điều khiển số.
3 Thuật ngữ và tên gọi của trục

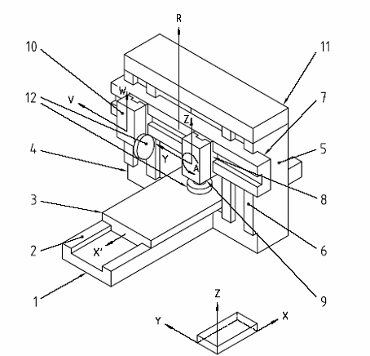

Xem Hình 1 và Bảng 1
CHÚ THÍCH: Nếu trục chính nằm ngang được coi là trục chính chủ yếu, tên gọi của các trục (Y-Z và V-W) có thể được đổi lẫn. Trong trường hợp này, R được đặt lại bằng Q, tên gọi trục trong các phép kiểm riêng biệt được thay đổi theo
