Tiêu chuẩn quốc gia TCVN 6530-7:2000 quy định phương pháp xác định độ bền sốc nhiệt của các sản phẩm vật liệu chịu lửa định hình. Dưới đây là tóm tắt chi tiết nội dung phần mở đầu và các điều khoản đầu tiên (từ Điều 1 đến Điều 4) của tiêu chuẩn này:

- Phạm vi áp dụng (Điều 1)

• Tiêu chuẩn này quy định phương pháp xác định độ bền sốc nhiệt của vật liệu chịu lửa định hình bằng cách đo khả năng chống lại sự thay đổi nhiệt độ đột ngột.
• Phương pháp thử nghiệm được thực hiện thông qua việc nung nóng mẫu thử đến nhiệt độ quy định, sau đó tiến hành làm lạnh nhanh bằng nước hoặc bằng không khí.
• Tiêu chuẩn này là cơ sở kỹ thuật quan trọng để đánh giá chất lượng, độ bền và khả năng ứng dụng của các loại gạch chịu lửa, khối xây chịu lửa trong các môi trường lò công nghiệp có sự biến động nhiệt độ lớn.

- Tài liệu viện dẫn (Điều 2)

• Để áp dụng tiêu chuẩn này, cần sử dụng kết hợp với các tiêu chuẩn liên quan về lấy mẫu, chuẩn bị mẫu thử và các phương pháp xác định các chỉ tiêu vật lý, hóa học khác của vật liệu chịu lửa.
• Các tài liệu viện dẫn đảm bảo tính đồng bộ về thuật ngữ kỹ thuật, quy trình lấy mẫu đại diện và các phép đo lường bổ trợ nhằm đảm bảo tính chính xác của kết quả thử nghiệm độ bền sốc nhiệt.

- Nguyên tắc thử nghiệm (Điều 3)

• Mẫu thử được đưa vào lò nung và gia nhiệt đều đến một nhiệt độ xác định (thường là 950 độ C hoặc theo thỏa thuận kỹ thuật cụ thể đối với từng nhóm vật liệu).
• Sau khi đạt đến nhiệt độ quy định và được giữ nhiệt ổn định trong một khoảng thời gian bắt buộc để đảm bảo nhiệt độ đồng đều khắp thể tích mẫu, mẫu thử được lấy ra và làm lạnh nhanh ngay lập tức.
• Quá trình làm lạnh nhanh được thực hiện bằng một trong hai phương pháp: ngâm phần quy định của mẫu vào nước lạnh (sốc nhiệt nước) hoặc thổi luồng không khí lạnh áp suất cao vào mẫu (sốc nhiệt khí).
• Chu kỳ nung nóng và làm lạnh được lặp đi lặp lại liên tục cho đến khi mẫu xuất hiện các dấu hiệu phá hủy cơ học rõ rệt (như nứt, vỡ, bong tróc lớp bề mặt) hoặc cho đến khi đạt được số chu kỳ quy định trước. Độ bền sốc nhiệt được biểu thị bằng số chu kỳ mà mẫu thử chịu đựng được mà không bị phá hủy vượt quá giới hạn cho phép.

- Thiết bị và dụng cụ thử nghiệm (Điều 4)

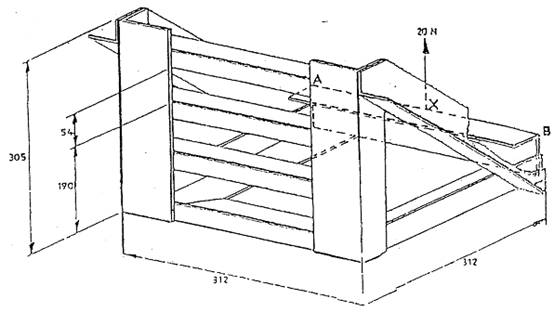

• Lò nung: Phải là loại lò có khả năng nâng nhiệt và duy trì nhiệt độ ổn định ở mức quy định. Lò nung cần có vùng nhiệt độ đồng đều đủ lớn để chứa mẫu thử và không gây ra hiện tượng chênh lệch nhiệt độ cục bộ trên mẫu trước khi làm lạnh.
• Bể nước làm lạnh: Sử dụng cho phương pháp sốc nhiệt nước. Bể phải có dung tích đủ lớn để nhiệt độ của nước không bị tăng lên quá mức quy định khi đưa mẫu thử nóng vào. Bể cần trang bị hệ thống cấp thoát nước hoặc tuần hoàn để duy trì nhiệt độ nước ổn định trong khoảng từ 5 độ C đến 35 độ C.
• Hệ thống thổi không khí: Sử dụng cho phương pháp sốc nhiệt khí. Hệ thống phải cung cấp lưu lượng và áp suất khí ổn định, phân bố đều lên bề mặt mẫu thử để đảm bảo tốc độ làm nguội theo đúng yêu cầu kỹ thuật.
• Thiết bị đo và kiểm soát nhiệt độ: Bao gồm các cặp nhiệt điện (can nhiệt) và bộ hiển thị nhiệt độ có độ chính xác cao, được hiệu chuẩn định kỳ để kiểm soát chặt chẽ chế độ nhiệt của lò nung.

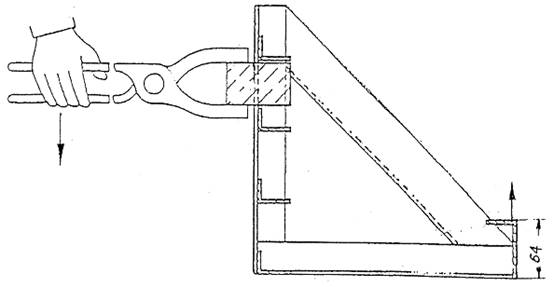

• Kẹp gắp mẫu: Phải được chế tạo bằng vật liệu chịu nhiệt, có thiết kế phù hợp để thao tác gắp mẫu ra khỏi lò và đặt vào thiết bị làm lạnh một cách nhanh chóng, an toàn, tránh gây ra các tác động cơ học làm sứt mẻ mẫu.
• Đồng hồ bấm giây: Dùng để đo chính xác thời gian giữ nhiệt trong lò và thời gian làm lạnh nhanh của từng chu kỳ thử nghiệm.
