TIÊU CHUẨN QUỐC GIA

TCVN 56 : 1977

VÍT ĐỊNH VỊ ĐẦU CÓ RÃNH, ĐUÔI BẰNG - KẾT CẤU VÀ KÍCH THƯỚC

Slotted set screws with flat point - Construction and dimensions

Lời nói đầu

TCVN 56 : 1977 thay thế TCVN 56 : 1963

TCVN 56 : 1977 do Cục tiêu chuẩn biên soạn, ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

VÍT ĐỊNH VỊ ĐẦU CÓ RÃNH, ĐUÔI BẰNG - KẾT CẤU VÀ KÍCH THƯỚC

Slotted set screws with flat point - Construction and dimensions

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho vít đầu có rãnh, đuôi bằng đường kính ren đến 12 mm.

2. Kết cấu và kích thước

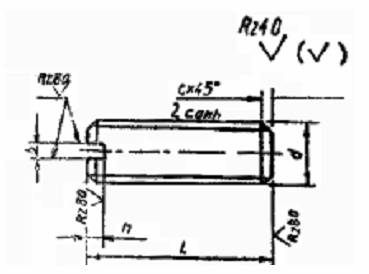

Kết cấu và kích thước của vít cần phải phù hợp với chỉ dẫn trên Hình 1 và trong Bảng 1.

Hình 1

Ví dụ, ký hiệu quy ước của vít có đường kính ren d = 10 mm, ren bước lớn, có miền dung sai 8g, chiều dài l = 25 mm, cấp bền 4.8, không lớp phủ;

Vít M10 × 25 . 48 TCVN 56 : 1977;

Tương tự cho vít có đường kính ren d=10 mm, ren bước nhỏ, có miền dung sai 6g, chiều dài l = 25 mm, cấp bền 8.8, chế tạo từ thép 35 X, có lớp phủ 05:

Bảng 1

Kích thước tính bằng milimet
