Tiêu chuẩn quốc gia TCVN 58:1977 về Vít định vị đầu có rãnh, đuôi côn quy định chi tiết về kết cấu, kích thước và các yêu cầu kỹ thuật đối với loại vít định vị này. Đây là văn bản kỹ thuật quan trọng trong ngành cơ khí chế tạo, giúp đồng nhất hóa thiết kế và sản xuất các chi tiết liên kết.

TCVN 58:1977 được áp dụng rộng rãi trong ngành chế tạo máy và lắp ráp thiết bị cơ khí. Tiêu chuẩn này quy định cụ thể cho các loại vít định vị có đầu xẻ rãnh (để dùng tua vít) và phần đuôi có dạng hình côn.

• Văn bản áp dụng cho các sản phẩm vít định vị có đường kính ren từ kích thước nhỏ đến trung bình, phục vụ cho việc định vị các chi tiết máy trên trục hoặc các vị trí cố định tương tự.
• Đảm bảo tính lắp lẫn giữa các chi tiết được sản xuất bởi các đơn vị khác nhau dựa trên việc tuân thủ nghiêm ngặt các thông số kích thước hình học.

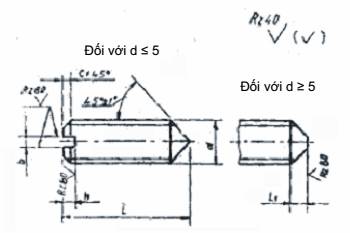

Tiêu chuẩn quy định chi tiết các thông số kích thước hình học của vít định vị đầu có rãnh, đuôi côn bao gồm:

• Đường kính ren (d): Quy định các dải đường kính ren tiêu chuẩn, bước ren tương ứng (bước ren mịn hoặc bước ren thường) để đảm bảo khả năng chịu lực và độ bám giữ tối ưu.
• Chiều dài vít (L): Được xác định từ mặt đầu của vít đến đỉnh của đuôi côn. Tiêu chuẩn đưa ra dãy chiều dài định hình phù hợp với từng cỡ đường kính ren.
• Kích thước rãnh đầu vít: Quy định cụ thể về chiều rộng rãnh và chiều sâu rãnh xẻ trên đầu vít, đảm bảo dụng cụ vặn (tua vít) có thể truyền lực momen xoắn đủ lớn mà không làm hỏng đầu vít.
• Góc côn của đuôi vít: Quy định góc côn ở phần đuôi định vị (thường là góc 90 độ hoặc 120 độ tùy thuộc vào chiều dài và đường kính của vít) để đảm bảo khả năng định tâm và ép chặt chính xác vào chi tiết đối tác.

Để đảm bảo chất lượng vận hành của vít định vị trong các điều kiện làm việc khắc nghiệt, tiêu chuẩn đề ra các yêu cầu kỹ thuật nghiêm ngặt:

• Dung sai kích thước và ren: Quy định cấp chính xác của ren (thường là cấp 6g hoặc 8g) và dung sai đối với các kích thước hình học khác như độ đồng tâm giữa thân ren và phần đuôi côn, độ vuông góc của rãnh xẻ.
• Vật liệu chế tạo: Vít định vị phải được chế tạo từ các loại thép carbon, thép hợp kim hoặc thép không gỉ có cơ tính phù hợp. Sau khi gia công, sản phẩm thường phải qua quá trình nhiệt luyện (tôi và ram) để đạt độ cứng bề mặt cần thiết, tránh bị biến dạng khi siết chặt.
• Chất lượng bề mặt: Bề mặt vít không được có vết nứt, xước sâu, ba-via hoặc các khuyết tật làm giảm khả năng chịu lực. Có thể áp dụng các biện pháp xử lý bề mặt như mạ kẽm, nhuộm đen để chống ăn mòn.

Tiêu chuẩn hướng dẫn cách thiết lập ký hiệu quy ước cho sản phẩm khi thiết kế bản vẽ hoặc đặt hàng thương mại. Ký hiệu quy ước phải thể hiện đầy đủ các thông tin:

• Tên gọi sản phẩm (Vít định vị).
• Kích thước đường kính ren và chiều dài vít.
• Kiểu đuôi côn và cấp độ bền của vật liệu.
• Số hiệu tiêu chuẩn áp dụng (TCVN 58:1977).
