TIÊU CHUẨN QUỐC GIA

TCVN 2185 : 1977

VÍT ĐỊNH VỊ CÓ LỖ SÁU CẠNH, ĐUÔI HÌNH TRỤ - KẾT CẤU VÀ KÍCH THƯỚC

Hexagonol socket dog poin set screws - Construction and dimensions

Lời nói đầu

TCVN 2185 : 1977 do Cục tiêu chuẩn biên soạn, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) trình duyệt và ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



VÍT ĐỊNH VỊ CÓ LỖ SÁU CẠNH, ĐUÔI HÌNH TRỤ - KẾT CẤU VÀ KÍCH THƯỚC

Hexagonol socket dog poin set screws - Construction and dimensions

1. Tiêu chuẩn này áp dụng cho vít đầu có lỗ sáu cạnh đuôi hình trụ đường kính ren đến 24 mm.

2 Kết cấu và kích thước của vít cần phải phù hợp với chỉ dẫn trên Hình 1 và trong Bảng1.

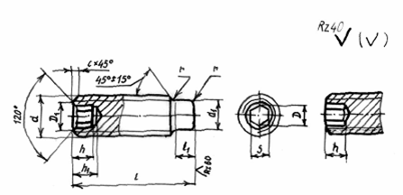

Hình 1

Ví dụ ký hiệu quy ước của vít có đường kính ren d = 10 mm, ren bước lớn có miền dung sai 8g, chiều dài l = 25 mm, cấp bền 4,8, không lớp phủ:

Vít M10 x 25.48 TCVN 2185 : 1977;

Tương tự cho vít có đường kính ren d = 10 mm, ren bước nhỏ có miền dung sai 6g, chiều dài l = 25 mm, cấp bền 8,8, bằng thép 35X, có lớp phủ 05:

Vít M10 x 1,25.6g x 25.88.35X.05 TCVN 2185 : 1977.

3. Ren theo TCVN 45 : 1963, miền dung sai 6g, 8g theo TCVN 1917 : 1976.

4. Sai lệch giới hạn kích thước lỗ không chỉ dẫn theo A7 TCVN 261 : 1967.

5. Sai lệch giới hạn kích thước góc theo cấp chính xác 10 TCVN 260 : 1967.

Bảng 1

Kích thước tính bằng  milimét

Đường kính danh nghĩa của ren d

10

12

16

20

24

Bước ren P

Lớn

1,5
