TIÊU CHUẨN QUỐC GIA

TCVN 49 : 1986

VÍT ĐẦU CHỎM CẦU - KẾT CẤU VÀ KÍCH THƯỚC

Mushroom head screws - Design and dimensions

Lời nói đầu

TCVN 49 : 1986 do Bộ môn cơ học máy - Trường Đại học Bách Khoa Hà Nội biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

VÍT ĐẦU CHỎM CẦU - KẾT CẤU VÀ KÍCH THƯỚC

Mushroom head screws - Design and dimensions

Tiêu chuẩn này áp dụng cho vít đầu chỏm cầu có rãnh thẳng, đường kính ren từ 2 mm đến 20 mm.

1. Kết cấu và kích thước của vít phải phù hợp với các chỉ dẫn trên Hình 1 và trong Bảng 1.

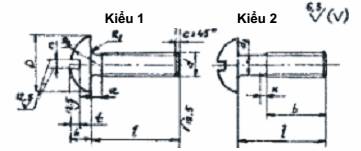

Hình 1

Bảng 1

Kích thước tính bằng milimét
