TIÊU CHUẨN QUỐC GIA

TCVN 55 : 1977

VÍT ĐẦU VUÔNG CÓ GỜ - KẾT CẤU VÀ KÍCH THƯỚC

Square head serews with washer face - Construction and dimensions

Lời nói đầu

TCVN 55 : 1977 thay thế TCVN 55 : 1963

TCVN 55 : 1977 do Cục tiêu chuẩn biên soạn, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



VÍT ĐẦU VUÔNG CÓ GỜ - KẾT CẤU VÀ KÍCH THƯỚC

Square head serews with washer face - Construction and dimensions

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho vít đầu vuông có gờ đường kính ren đến 20 mm.

2. Kết cấu và kích thước

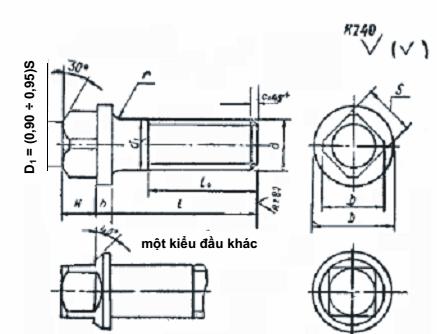

Kết cấu và kích thước của vít phải theo chỉ dẫn trên Hình 1 và trong Bảng 1, Bảng 2. một kiểu đầu khác

Hình 1

Kích thước tính bằng milimet

Đường kính danh nghĩa của ren, d

5

6

8

10

12

16

20

Bước ren

lớn

0,8

1

1,25

1,5

1,75

2

2,5

nhỏ

-

-

1

1,25

1,25

1,5

1,5

d1 (sai lệch giới hạn theo B8)

5

6

8

10

12

16

20

s (sai lệch giới hạn theo B7)

5

7

8

10

12

17

22

H (sai lệch giới hạn theo ĐX8)

3,5

5,5

7,0

8,0

10,0

13,0

D (sai lệch giới hạn theo B8)

6,5

9,0

10,0

13,0

16.0

22,0

28,0

D1 (sai lệch giới hạn theo B8)

7,5

11,0

14,0

16,0

20,0

25,0

30,0

H (sai lệch giới hạn theo B8)

2

3

4

5

R, không lớn hơn

0,3

0,4

0,5

0,6

0,8

1,0

C

1,0

1,6

2,0

2,5

Độ không đồng trục của đầu đối với thân vít

0,30

0,36

0,43

0,52

Bảng 2

Kích thước tính bằng milimet

l

(Sai lệch giới hạn theo ĐX9)

Chiều dài đoạn cắt ren l0, bao gồm cả đoạn ren cạn (sai lệch giới hạn + 2P), khi đường kính danh nghĩa của ren d

5

6

8

10

12

16

20

14

X

X











16

X

X

X









20

16

X

X

X







25

16

18

X

X







30

16

18

22

X

X





35

16

18

22

26

30





40

16

18

22

26

30

X



45

16

18

22

26

30

38



50



18

22

26

30

38

X

55







26

30

38

46

60







26

30

38

46

65









30

38

46

70









30

38

46

75











38

46

80











38

46

90











38

46

100













46

110













46

CHÚ THÍCH: Dấu X biểu thị vít có ren trên toàn bộ chiều dài thân.

Ví dụ ký hiệu quy ước của vít có đường kính ren d = 10 mm, ren bước lớn, miền dung sai 8g, chiều dài l = 25 mm, cấp bền 5.8, không lớp phủ:

Vít M10 × 25 . 58 TCVN 55 : 1977;

Tương tự cho vít đường kính ren d = 10 mm, ren bước nhỏ miền dung sai 6g, chiều dài l = 25 mm, cấp bền 5.8, bằng thép 35X, có lớp phủ 01:

… Vít M10 × 1,25 . 6g × 25 . 58 . 35X . 01 TCVN 55 : 1977.

3. Ren TCVN 2248 : 1977, miền dung sai 6g, 8g theo TCVN 1917 : 1976.

4. Sai lệch giới hạn của những kích thước góc không chỉ dẫn theo cấp chính xác 10 TCVN 260 : 1967.

5. Yêu cầu kỹ thuật theo TCVN 1916 : 1976.

6. Khối lượng lý thuyết của vít cho trong Phụ lục A.



PHỤ LỤC A

Bảng A.1

l, mm

(Sai lệch giới hạn theo ĐX9)

Khối lượng của 1000 chiếc vít thép có ren bước lớn, kg », khi đường kính danh nghĩa của ren d, mm

5

6

8

10

12

16

20

14

3,400

6,310











16

3,640

6,670

11,00









20

4,268

7,390

12,30

21,00







25

5,039

8,529

13,90

23,50







30

5,810

9,639

16,10

26,00

40,60





35

6,580

10,750

18,08

29,63

44,93





40

7,351

11,360

20,05

32,71

49,37

100,5



45

8,122

12,970

22,02

35,79

53,81

108,9



50



14,080

23,99

38,87

58,25

116,8

200,4

55







41,96

62,69

124,7

214,1

60







45,04

67,13

132,6

226,4

65









71,56

140,4

238,8

70









76,01

148,4

251,1

75











156,2

263,4

80











164,1

275,7

90











179,9

300,4

100













325,1

110













349,7

CHÚ THÍCH: Khi xác định khối lượng của vít chế tạo bằng đồng thau, trị số cho trong bảng phải nhân với hệ số 1,08.
