Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 4277:1986

Tiêu chuẩn quốc gia TCVN 4277:1986 quy định các kích thước cơ bản của mâm cặp ba chấu tự định tâm dùng trên các máy cắt kim loại. Đây là văn bản kỹ thuật quan trọng giúp thống nhất các thông số thiết kế, chế tạo và lựa chọn mâm cặp trong ngành cơ khí chế tạo máy tại Việt Nam, đảm bảo tính đồng bộ và khả năng lắp lẫn giữa các thiết bị công nghiệp.

Nội dung chi tiết các điều khoản đầu (Từ Điều 1 đến Điều 4)

Điều 1: Phạm vi áp dụng

• Tiêu chuẩn này áp dụng đối với các loại mâm cặp ba chấu tự định tâm được sử dụng phổ biến trên các máy công cụ, đặc biệt là máy tiện, nhằm mục đích gá đặt và kẹp chặt phôi gia công có dạng tròn xoay hoặc các dạng hình học đối xứng khác.
• Quy chuẩn này hướng tới việc đồng bộ hóa kích thước lắp ráp và kích thước làm việc của mâm cặp, đảm bảo khả năng lắp lẫn, độ chính xác gá đặt và an toàn tối đa trong quá trình vận hành cắt gọt kim loại.

Điều 2: Phân loại và kết cấu liên kết

• Tiêu chuẩn phân chia mâm cặp thành các kiểu loại dựa trên phương thức lắp nối với đầu trục chính của máy công cụ. Các kiểu liên kết phổ biến bao gồm lắp thông qua mặt bích trung gian (đĩa chuyển) hoặc lắp trực tiếp lên đầu trục chính theo các tiêu chuẩn kết nối côn tương ứng.
• Quy định về kết cấu cơ bản của các chi tiết truyền động bên trong mâm cặp như đĩa xoắn phẳng (đĩa ren phẳng), bánh răng côn và hệ thống chấu kẹp để đảm bảo cơ chế tự định tâm hoạt động chính xác và trơn tru.

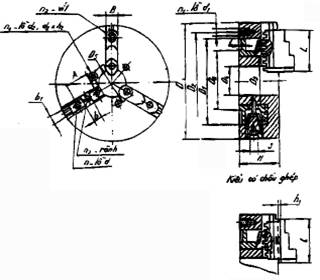

Điều 3: Kích thước cơ bản và thông số hình học

• Quy định cụ thể về đường kính ngoài danh nghĩa của mâm cặp với các dải kích thước tiêu chuẩn hóa nhằm đáp ứng các dải công suất và kích cỡ máy tiện khác nhau từ nhỏ đến lớn.
• Xác định đường kính lỗ thông suốt của mâm cặp, cho phép luồn phôi thanh qua trục chính khi gia công các chi tiết có chiều dài lớn.
• Xác định các thông số về kích thước lắp ghép, bao gồm đường kính vòng tròn định vị, kích thước ren, số lượng và vị trí của các lỗ bắt bu lông liên kết, đảm bảo sự tương thích hoàn toàn giữa mâm cặp và đầu trục chính.

Điều 4: Yêu cầu kỹ thuật chung về lắp lẫn và chế tạo

• Yêu cầu về độ chính xác quay, giới hạn độ đảo hướng kính và độ đảo mặt đầu của mâm cặp khi được gá lắp trên trục kiểm tiêu chuẩn.
• Quy định về tính lắp lẫn của các bộ chấu kẹp (bao gồm cả chấu thuận và chấu ngược) nhằm tạo thuận lợi cho việc thay thế, bảo dưỡng và sửa chữa trong quá trình sử dụng thực tế tại các nhà xưởng cơ khí.
