TCVN 4239:1986

VÒNG CHẶN PHẲNG ĐÀN HỒI, ĐỒNG TÂM DÙNG CHO TRỤC VÀ RÃNH LẮP VÒNG CHẶN - KÍCH THƯỚC

Retaining spring flat concentric rings for schafts and grooves for them - Dimensions

Lời nói đầu

TCVN 4239:1986 thay thế TCVN 2539:1978 và TCVN 1037:1971;

TCVN 4239:1986 do Viện máy công cụ và dụng cụ - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ–CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

VÒNG CHẶN PHẲNG ĐÀN HỒI, ĐỒNG TÂM DÙNG CHO TRỤC VÀ RÃNH LẮP VÒNG CHẶN - KÍCH THƯỚC

Retaining spring flat concentric rings for schafts and grooves for them - Dimensions

1. Tiêu chuẩn này áp dụng cho vòng chặn phẳng đàn hồi đồng tâm dùng để cố định các ổ lăn, các chi tiết máy lắp trên trục và dùng trong bộ phận máy khác.

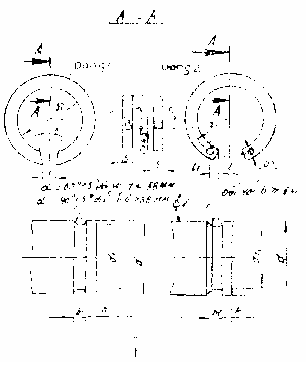

2. Kết cấu, kích thước vòng chặn và rãnh để lắp vòng chặn phải theo chỉ dẫn của hình vẽ và bảng.

3. Yêu cầu kỹ thuật theo TCVN 2543:1986.

mm
