Giới thiệu về Tiêu chuẩn quốc gia TCVN 3763:1983

Tiêu chuẩn quốc gia TCVN 3763:1983 quy định các thông số kích thước cơ bản cho lỗ lắp chốt đẩy và bộ đẩy phôi của máy ép dập tấm. Đây là văn bản kỹ thuật quan trọng giúp thống nhất thiết kế, chế tạo, đảm bảo tính lắp lẫn và nâng cao hiệu quả vận hành của các thiết bị dập tạo hình tấm trong ngành chế tạo cơ khí.

- Phạm vi áp dụng và nguyên tắc chung (Điều 1)

• Tiêu chuẩn áp dụng cho các loại máy ép dập tấm cơ khí và thủy lực có trang bị cơ cấu đẩy phôi bằng chốt.
• Thiết lập các quy chuẩn kích thước nhằm đồng bộ hóa giữa cơ cấu đẩy của máy ép và hệ thống khuôn dập, giúp quá trình thoát phôi diễn ra chính xác và an toàn.

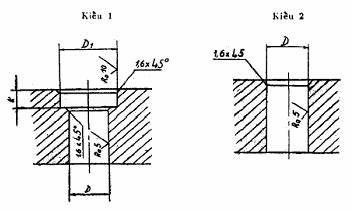

- Kích thước lỗ lắp chốt đẩy (Điều 2)

• Quy định cụ thể về đường kính danh nghĩa của các lỗ lắp chốt đẩy được gia công trên bàn máy hoặc tấm đệm.
• Xác định dung sai kích thước và độ nhám bề mặt của lỗ nhằm đảm bảo chốt đẩy di chuyển tịnh tiến trơn tru, không bị kẹt hoặc có độ rơ lắc quá giới hạn cho phép.
• Quy chuẩn hóa sơ đồ bố trí và khoảng cách giữa các lỗ lắp chốt đẩy để phù hợp với nhiều loại khuôn dập tiêu chuẩn khác nhau.

- Quy định đối với bộ đẩy phôi (Điều 3)

• Xác định các kích thước hình học cơ bản của bộ đẩy phôi, đảm bảo khả năng truyền lực đẩy đồng đều lên sản phẩm dập mà không gây biến dạng bề mặt chi tiết.
• Yêu cầu về sự phối hợp hành trình giữa đầu trượt của máy ép dập và cơ cấu đẩy phôi để tối ưu hóa chu kỳ công nghệ.
• Quy định về vật liệu chế tạo và độ cứng bề mặt của các chi tiết thuộc bộ đẩy phôi nhằm tăng khả năng chịu tải và chống mài mòn trong quá trình làm việc liên tục.

- Phương pháp kiểm tra và yêu cầu kỹ thuật khi lắp ráp (Điều 4)

• Hướng dẫn sử dụng các dụng cụ đo chuyên dụng để kiểm tra độ đồng tâm, độ vuông góc của lỗ lắp chốt đẩy so với bề mặt bàn máy.
• Quy định quy trình thử nghiệm hoạt động không tải và có tải của bộ đẩy phôi để đánh giá độ tin cậy trước khi đưa thiết bị vào sản xuất thực tế.
• Các lưu ý về an toàn kỹ thuật trong quá trình lắp đặt, điều chỉnh hành trình của chốt đẩy nhằm tránh va đập gây hư hỏng khuôn và máy ép.
