TCVN 3759:1983
MÁY ÉP DẬP TẤM - VỊ TRÍ RÃNH CHỮ T, LỖ ĐỂ KẸP KHUÔN VÀ LỖ LẮP CHỐT ĐẨY VÀ BỘ ĐẨY PHÔI
Lời nói đầu
TCVN 3759:1981 do Viện Máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn,Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
MÁY ÉP DẬP TẤM - VỊ TRÍ RÃNH CHỮ T, LỖ ĐỂ KẸP KHUÔN VÀ LỖ LẮP CHỐT ĐẨY VÀ BỘ ĐẨY PHÔI
Tiêu chuẩn này quy định vị trí rãnh chữ T và lỗ lắp chốt đẩy trên bàn máy, vị trí rãnh chữ T, lỗ để kẹp khuôn và lỗ lắp bộ đẩy phôi trên đầu trượt của máy ép trục khuỷu và máy ép thủy lực dập tấm.
1. Đối với những máy ép một khuỷu thân hở một tác động, một khuỷu thân hở hai tác động lực ép từ 40 KN đến 4000 KN vị trí rãnh chữ T trên bàn máy phải theo chỉ dẫn trên Hình 1.
Hình 1
2. Đối với những máy ép một khuỷu thân kín một tác động, một khuỷu thân kín hai tác động, hai khuỷu thân hở một tác động, hai khuỷu thân kín một tác động, hai khuỷu thân kín hai tác động, bốn khuỷu thân kín một tác động, bốn khuỷu thân kín hai tác động, máy ép thủy lực thân dạng khung một tác động và hai tác động, vị trí rãnh chữ T và lỗ lắp chốt đẩy trên bàn máy phải theo chỉ dẫn trên Hình 2.
Hình 2
2.1. Cho phép chế tạo tấm kẹp khuôn không có rãnh chữ T ở giữa.

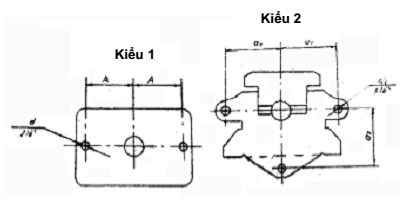

3. Đối với những máy ép một khuỷu thân hở một tác động có lực ép từ 40 KN đến 400 KN, vị trí lỗ để kẹp khuôn trên đầu trượt phải theo chỉ dẫn trên Hình 3 và Bảng 1.
Hình 3
Bảng 1
Kích thước tính bằng milimét
Lực ép danh nghĩa của máy, KN | a | a1 | a2 | d |
