TIÊU CHUẨN QUỐC GIA

TCVN 3121-3:2022

VỮA XÂY DỰNG - PHƯƠNG PHÁP THỬ - PHẦN 3: XÁC ĐỊNH ĐỘ LƯU ĐỘNG CỦA VỮA TƯƠI (PHƯƠNG PHÁP BÀN DẰN)

Mortar for masonry - Test methods - Part 3: Determination of consistence of fresh mortar (by flow table)

Lời nói đầu

TCVN 3121-3:2022 thay thế TCVN 3121-3:2003 và được xây dựng trên cơ sở EN 1015-3.

TCVN 3121-3:2022 do Viện Vật liệu xây dựng - Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 3121:2022 Vữa xây dựng - Phương pháp thử, bao gồm các tiêu chuẩn sau:

- TCVN 3121-1:2022, Phần 1: Xác định kích thước hạt lớn nhất của cốt liệu;

- TCVN 3121-2:2022, Phần 2: Lấy mẫu và chuẩn bị mẫu thử;

- TCVN 3121-3:2022, Phần 3: Xác định độ lưu động của vữa tươi (phương pháp bàn dằn);

- TCVN 3121-6:2022, Phần 6: Xác định khối lượng thể tích của vữa tươi;

- TCVN 3121-8:2022, Phần 8: Xác định khả năng giữ độ lưu động;

- TCVN 3121-9:2022, Phần 9: Xác định thời gian bắt đầu đông kết của vữa tươi;

- TCVN 3121-10:2022, Phần 10: Xác định khối lượng thể tích mẫu vữa đóng rắn;

- TCVN 3121-11:2022, Phần 11: Xác định cường độ uốn và nén của vữa đóng rắn;

- TCVN 3121-12:2022, Phần 12: Xác định cường độ bám dính của vữa đóng rắn trên nền;

- TCVN 3121-17:2022, Phần 17: Xác định hàm lượng ion chloride hòa tan trong nước;

- TCVN 3121-18:2022, Phần 18: Xác định hệ số hút nước do mao dẫn của vữa đóng rắn.

VỮA XÂY DỰNG - PHƯƠNG PHÁP THỬ
PHẦN 3: XÁC ĐỊNH ĐỘ LƯU ĐỘNG CỦA VỮA TƯƠI (PHƯƠNG PHÁP BÀN DẰN)

Mortar for masonry - Test methods
Part 3: Determination of consistence of fresh mortar (by flow table)

1  Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định độ lưu động của vữa tươi theo phương pháp bàn dằn.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết khi áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả bản sửa đổi, bổ sung (nếu có).

TCVN 3121-2:2022, Vữa xây dựng - Phương pháp thử - Phần 2: Lấy mẫu và chuẩn bị mẫu thử.

3  Nguyên tắc

Xác định đường kính mẫu vữa sau khi dằn trên bàn dằn theo quy định.

4  Thiết bị và dụng cụ

4.1  Thước kẹp có độ chính xác tới 1 mm;

4.2  Bay, chảo trộn mẫu;

4.3  Bàn dằn với các chi tiết được mô tả trên Hình 1: Khối lượng phần động của bàn dằn là (4,2 ÷ 4,5) kg. Phần động có cơ cấu điều chỉnh để có khả năng nâng lên, hạ xuống theo phương thẳng đứng là (10 ± 0,2) mm;

4.4  Khâu hình côn, đường kính trong của đáy lớn là (100 ± 0,5) mm, của đáy nhỏ là (70 ± 0,5) mm, chiều cao khâu là (60 ± 0,5) mm, chiều dày thành côn không nhỏ hơn 2 mm.

4.5  Chày đầm bằng vật liệu cứng, không hút nước, đường kính xấp xỉ 40 mm, dài xấp xỉ dài 200 mm, bề mặt chày phẳng, vuông góc với chiều dài của chày, khối lượng chày là (0,250 ± 0,015) kg.

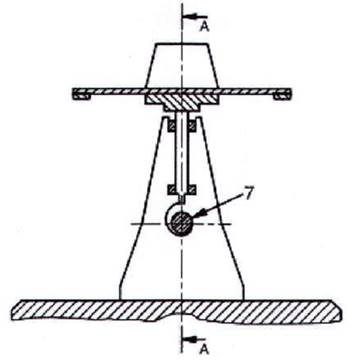

Kích thước tính bằng milimét
