HỖN HỢP BÊ TÔNG - PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ CỨNG VEBE
Fresh concrete - Vebe test
Lời nói đầu
TCVN 3107:2022 thay thế TCVN 3107:1993.
TCVN 3107:2022 được xây dựng trên cơ sở tham khảo GOST 10181-2014, Concrete mixtures - Methods of testing.
TCVN 3107:2022 do Viện Khoa học Công nghệ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.
HỖN HỢP BÊ TÔNG - PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ CỨNG VEBE
Fresh concrete - Vebe test
Tiêu chuẩn này quy định phương pháp xác định độ cứng của hỗn hợp bê tông cứng bằng thiết bị Vebe.
Tiêu chuẩn này áp dụng cho hỗn hợp bê tông thông thường, bê tông hạt nhỏ, bê tông nhẹ. Tiêu chuẩn này không áp dụng cho hỗn hợp bê tông hốc rỗng, bê tông tổ ong, bê tông polystyrene.
Các tài liệu viện dẫn sau đây là cần thiết khi áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng bản mới nhất, bao gồm các sửa đổi, bổ sung (nếu có).
TCVN 3105:2022, Hỗn hợp bê tông và bê tông - Lấy mẫu, chế tạo và bảo dưỡng mẫu thử.

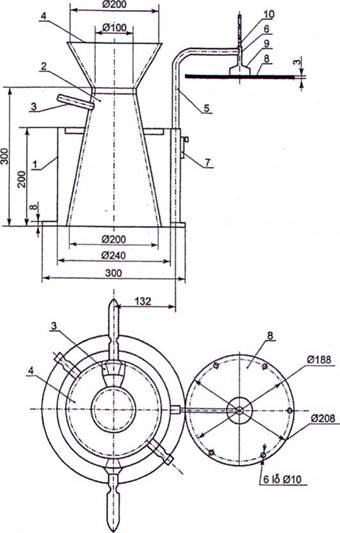

3.1 Thiết bị Vebe được làm bằng thép gồm một thùng trụ đáy kín, bên trong đặt một côn tạo hình hỗn hợp bê tông, và một phễu đồ hỗn hợp bê tông (Hình 1). Đĩa thép đục 6 lỗ được đặt sao cho có thể trượt tự do theo phương thẳng đứng nhờ thanh trượt gắn với một tay đỡ. Tay đỡ có thể xoay, trượt hoặc giữ cố định bằng vít hãm. Tổng khối lượng đĩa, thanh trượt và đệm thép dùng để căn chỉnh khối lượng bằng (2 750 ± 50) g;
3.2 Bàn rung có bộ phận để kẹp chặt thiết bị Vebe. Bàn rung cùng với thiết bị Vebe đã chứa hỗn hợp bê tông phải có tần số dao động (2 900 ± 100) r/min;
3.3 Thanh đầm được làm từ thanh thép trơn đường kính 16 mm, dài 600 mm, hai đầu được làm tròn;
3.4 Đồng hồ đo thời gian có khả năng đọc đến 1 s.
Kích thước tính bằng milimét
CHÚ DẪN:
1 Thùng trụ đáy kín | 2 Côn tạo hình | 3 Giá đỡ côn có tay cầm | 4 Phễu | 5 Tay đỡ |
6 Ống dẫn hướng | 7 Vít hãm | 8 Đĩa | 9 Đệm thép | 10 Thanh trượt |
Hình 1 - Thiết bị Vebe
