Tiêu chuẩn quốc gia TCVN 2511:2007 (hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 12085:1996) quy định về Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt - Phương pháp Profin - Các thông số của mẫu Profin. Đây là văn bản kỹ thuật nền tảng thiết lập các quy chuẩn đo lường và xác định đặc tính nhám bề mặt thông qua phương pháp phân tích profin trong ngành cơ khí chế tạo và đo lường chính xác.
- Thông tin thuộc tính văn bản- Tên tiêu chuẩn: Tiêu chuẩn quốc gia TCVN 2511:2007 (ISO 12085:1996) về Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt - Phương pháp Profin - Các thông số của mẫu Profin.
- Số hiệu văn bản: Chưa xác định cụ thể trong nguồn dữ liệu.
- Loại văn bản: Tiêu chuẩn quốc gia (TCVN).
- Cơ quan ban hành: Chưa xác định cụ thể trong nguồn dữ liệu.
- Ngày ban hành và ngày áp dụng: Chưa xác định cụ thể trong nguồn dữ liệu.
- Tình trạng hiệu lực: Chưa xác định cụ thể trong nguồn dữ liệu.
Dựa trên cấu trúc nội dung của tiêu chuẩn, các khái niệm cơ bản về việc xác định các phần của profin được quy định cụ thể như sau:
- Phần profin giữa hai giá trị cực tiểu liền kề: Xác định ranh giới và đặc tính của profin khi đo lường dựa trên khoảng cách và hình dáng nằm giữa hai điểm cực tiểu liên tiếp nhau trên đường profin thực tế (chi tiết được minh họa tại Hình 1 của tiêu chuẩn).
- Phần profin giữa hai giá trị cực đại liền kề: Xác định các thông số hình học của profin dựa trên khoảng giới hạn bởi hai điểm cực đại liên tiếp nhau trên đường profin (chi tiết được minh họa tại Hình 2 của tiêu chuẩn).
- Khái niệm về "đoạn" trong profin: Tiêu chuẩn đưa ra định nghĩa kỹ thuật rõ ràng, theo đó phần profin nằm giới hạn giữa hai đỉnh cực trị này được gọi là một “đoạn”. Đây là đơn vị cơ sở để tính toán, phân tích và xác định các thông số nhám bề mặt theo phương pháp mẫu profin.
Khuyến nghị: Để áp dụng chính xác các quy chuẩn kỹ thuật này vào thực tế sản xuất, thiết kế và đo lường cơ khí, người sử dụng cần đối chiếu trực tiếp với các hình vẽ minh họa và công thức toán học chi tiết được quy định trong toàn văn bản TCVN 2511:2007.
Để sử dụng toàn bộ tiện ích nâng cao của Hệ Thống Pháp Luật vui lòng lựa chọn và đăng ký gói cước.
ĐẶC TÍNH HÌNH HỌC CỦA SẢN PHẨM (GPS) - NHÁM BỀ MẶT: PHƯƠNG PHÁP PROFIN - CÁC THÔNG SỐ CỦA MẪU PROFIN
Geometrical Product Specification (GPS) - Surface texture: Profile method - Motif parameters
Lời nói đầu
TCVN 2511:2007 thay thế TCVN 2511:96.
TCVN 2511:2007 hoàn toàn tương đương ISO 12085:1996.
TCVN 2511:2007 do Ban kỹ thuật tiêu chuẩn TCVN/TC 39 Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
ĐẶC TÍNH HÌNH HỌC CỦA SẢN PHẨM (GPS) - NHÁM BỀ MẶT: PHƯƠNG PHÁP PROFIN - CÁC THÔNG SỐ CỦA MẪU PROFIN
Geometrical Product Specification (GPS) - Surface texture: Profile method - Motif parameters
Tiêu chuẩn này quy định các thuật ngữ và thông số để xác định nhám bề mặt bằng phương pháp mẫu profin. Cách xác định chính xác về mặt lý thuyết của phương pháp mẫu profin.
TCVN 5707:2007 (ISO 1302:2002), Đặc tính hình học của sản phẩm - Cách ghi nhám bề mặt trong các tài liệu kỹ thuật của sản phẩm.
TCVN 5120:2007 (ISO 4287:1997), Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt: Phương pháp profin - Thuật ngữ, định nghĩa và các thông số của nhám bề mặt.
ISO 3274:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Nominal characteristics of contact (stylus) instruments (Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt: Phương pháp profin - Đặc tính danh nghĩa của các dụng cụ đo tiếp xúc).
ISO 4286:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Rules and procedures for the assessment of surface texture (Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt. Phương pháp profin - Quy tắc và quy trình để đánh giá nhám bề mặt).
Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa sau:
3.1. Định nghĩa chung
3.1.1. Profin bề mặt (surface proflie)
(xem TCVN 5120:2007).
3.1.2. Profin ban đầu
(xem TCVN 5120:2007).
3.1.3. Đỉnh cục bộ của profin (local peak of profile)
Phần profin giữa hai giá trị cực tiểu liền kề của profin (xem Hình 1)

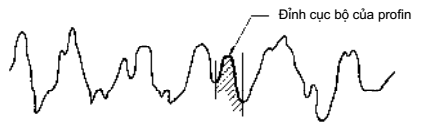

Hình 1 - Đỉnh cục bộ của profin
3.1.4. Đáy cục bộ của profin (local valley of profile)
Phần profin giữa hai giá trị cực đại liền kề của profin (xem Hình 2).

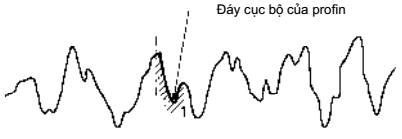

Hình 2 - Đáy cục bộ của profin
3.1.5. Mẫu profin (motif)
Một đoạn của prof
