TIÊU CHUẨN QUỐC GIA

TCVN 13661:2023

CỘT CHỐNG THÉP KIỂU ỐNG LỒNG - THÔNG SỐ KỸ THUẬT, THIẾT KẾ, ĐÁNH GIÁ BẰNG TÍNH TOÁN VÀ THỬ NGHIỆM

Adjustable telescopic steel props - Product specifications, design and assessment by calculation and tests

Lời nói đầu

TCVN 13661:2023 được xây dựng trên cơ sở tham khảo EN 1065:1998 Adjustable telescopic steel props - Product specifications, design and assessment by calculation and tests.

TCVN 13661:2023 do trường Đại học Kiến trúc Hà Nội biên soạn, Bộ Xây dựng đề nghị, Tổng cục tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.



CỘT CHỐNG THÉP KIỂU ỐNG LỒNG - THÔNG SỐ KỸ THUẬT, THIẾT KẾ, ĐÁNH GIÁ BẰNG TÍNH TOÁN VÀ THỬ NGHIỆM

Adjustable telescopic steel props - Product specifications, design and assessment by calculation and tests

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu về vật liệu và thiết kế cột chống thép loại điều chỉnh chiều dài kiểu ống lồng (sau đây gọi tắt là cột chống) với ren kín và ren hở (xem Hình 1), sử dụng trong thi công xây dựng, cũng như quy định về các phương án bảo vệ chống ăn mòn cột và phương pháp đánh giá cột chống trên cơ sở tính toán và thử nghiệm.

Tiêu chuẩn này áp dụng cho năm nhóm cột chống được phân loại theo tải trọng danh định, các cột chống của mỗi nhóm có nhiều giá trị kéo dài lớn nhất khác nhau và mỗi cột chống có các tấm đầu cột hình dáng khác nhau.

Tiêu chuẩn này không áp dụng cho cho các loại cột chống được chế tạo bằng các loại vật liệu khác hoặc có kết cấu kiểu khác và cũng không cung cấp các thông tin về cách sử dụng cột chống.

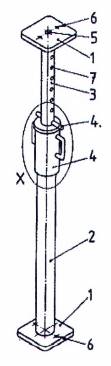

CHÚ DẪN:

1 - tấm đầu cột (gồm: Tấm đỡ trên và tấm đế);

2 - ống ngoài (ống thân dưới);

3 - ống trong (ống thân trên);

4 - cơ cấu điều chỉnh chiều dài cột;

4.1 - chốt chặn (xem 7.3.6);

4.2 - đai ốc điều chỉnh;

4.3 - tay vặn;

5 - lỗ tâm tấm đỡ đầu cột;

6 - lỗ đóng đinh (các lỗ của tấm đỡ trên dùng để đóng đinh cố định xà của ván khuôn, các lỗ của tấm đế dùng để đóng đinh cố định tấm đế vào tấm lót);

7 - lỗ lắp chốt chặn.

CHÚ THÍCH:

a) Cơ cấu điều chỉnh chiều dài cột bằng ren hở (= DO);

b) Cơ cấu điều chỉnh chiều dài cột bằng ren kín (= DC).

Hình 1 - Cột chống thép kiểu ống lồng

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN (ISO 9001:2015), Hệ thống quản lý chất lượng - Các yêu cầu

TCVN (ISO/TS 9002:2017), Hệ thống quản lý chất lượng - Hướng dẫn áp dụng TCVN (ISO 9001:2015)

TCVN 11222:2015 (ISO 3304), Ống thép k
