TIÊU CHUẨN QUỐC GIA
TCVN 11987:2017
ISO 3936:1993
ỐNG NỐI THU DẪN ĐỘNG BẰNG VẤU CÓ ĐỘ CÔN NGOÀI VÀ TRONG 7/24 - KÍCH THƯỚC
Reduction sleeves with tenon drive with external and internal 7/24 taper - Dimensions
Lời nói đầu
TCVN 11987:2017 hoàn toàn tương đương ISO 3936:1993
TCVN 11987:2017 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 29, Dụng cụ cầm tay biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
ỐNG NỐI THU DẪN ĐỘNG BẰNG VẤU CÓ ĐỘ CÔN NGOÀI VÀ TRONG 7/24 - KÍCH THƯỚC
Reduction sleeves with tenon drive with external and internal 7/24 taper - Dimensions
1 Phạm vi áp dụng
Tiêu chuẩn này quy định kích thước của ống nối thu dẫn động bằng vấu có độ côn ngoài 7/24 số 40, 45, 50 và 60 và độ côn trong 7/24 số 30, 40, 45 và 50.
Độ côn 7/24 phù hợp với ISO 297.
2 Tài liệu viện dẫn
Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
ISO 297:1988, 7/24 tapers for tool shanks for manual changing (Độ côn 7/24 dùng cho các chuôi dao để thay dao bằng tay).
3 Kích thước
Xem Hình 1 và Bảng 1
Kích thước tính bằng milimet
1) Đối với các kích thước D, D1, l1, l và n và kích thước khác có độ côn ngoài và độ côn trong 7/24, xem ISO 297.

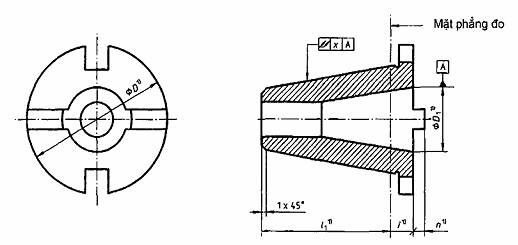

Hình 1
Bảng 1
Dung sai tính bằng milimet
Độ côn 7/24 Số. | x | |
Ngoài | Trong | 0,012 |
40 | 30 | 0,016 |
