TIÊU CHUẨN QUỐC GIA

TCVN 11657:2016

ISO 901:1976

NGUYÊN LIỆU NHÔM OXIT DÙNG ĐỂ SẢN XUẤT NHÔM - XÁC ĐỊNH KHỐI LƯỢNG RIÊNG TUYỆT ĐỐI - PHƯƠNG PHÁP TỶ TRỌNG KẾ

Aluminium oxide primarily used for the production of aluminium - Determination of absolute density - Pyknometer method

Lời nói đầu

TCVN 11657:2016 hoàn toàn tương đương với ISO 901:1976.

TCVN 11656:2016 do Ban kỹ thuật Tiêu chuẩn quốc gia TCVN/TC47 Hóa học biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

NGUYÊN LIỆU NHÔM OXIT DÙNG ĐỂ SẢN XUẤT NHÔM - XÁC ĐỊNH KHỐI LƯỢNG RIÊNG TUYỆT ĐỐI - PHƯƠNG PHÁP TỶ TRỌNG KẾ

Aluminium oxide primarily used for the production of aluminium - Determination of absolute density - Pyknometer method

1  Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp tỷ trọng kế để xác định khối lượng riêng tuyệt đối của nguyên liệu nhôm oxit dùng trong sản xuất nhôm.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 11654 (ISO 802), Nguyên liệu nhôm oxit dùng để sản xuất nhôm - Chuẩn bị và bảo quản mẫu thử.

TCVN 11658 (ISO 2927), Nguyên liệu nhôm oxit dùng để sản xuất nhôm - Lấy mẫu.

3  Nguyên tắc

Sử dụng phương pháp tỷ trọng kế, xác định khối lượng riêng tuyệt đối của nhôm oxit sau khi loại bỏ hoàn toàn khí.

4  Thuốc thử

Trong quá trình phân tích, chỉ sử dụng các hóa chất cấp phân tích được công nhận và nước cất hoặc nước có độ tinh khiết tương đương.

4.1  Xylen, ρ từ 0,860 g/mL đến 0,865 g/mL, được cất trong khoảng nhiệt độ từ 138 °C đến 144 °C.

CHÚ THÍCH: Xylen phải được cất trong dải nhiệt độ trên để đảm bảo không còn phần bay hơi.

4.2  Etanol. dung dịch 95% (theo thể tích), ρ xấp xỉ 0,81 g/mL.

4.3  Dietyl ete, ρ xấp xỉ 0,715 g/mL.

5  Thiết bị, dụng cụ

Các thiết bị, dụng cụ thông thường trong phòng thử nghiệm, và

5.1  Tỷ trọng kế (xem Hình 1) gồm

5.1.1  Bình (A) dung tích khoảng 25 mL có một nhánh bên có nút thủy tinh nhám (F).

5.1.2  Nhiệt kế (B) có thang đo nhiệt độ từ 15 °C đến 25 °C được chia độ theo các khoảng 0,1 °C và được lắp khít với bình qua đầu nối thủy tinh nhám.

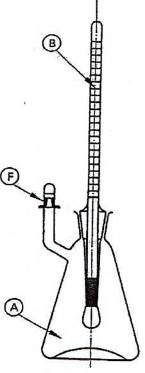

Hình 1 - Tỷ trọng kế (5.1)

5.2  Thiết bị khử và nạp khí (xem Hình 2) gồm một phễu vòi (C) dung tích khoảng 50 mL, được lắp với nhánh bên cạnh, với khóa vòi (D) để nối tới bơm chân không (5.4). Thiết bị khử và nạp khí này có thể lắp với bình tỷ trọng kế (A) bằng đầu nối thủy tinh nhám hình côn (E).

5.3  Bồn cách thủy, có khả năng kiểm soát nhiệt độ ở 20 °C ± 0,1 °C.

5.4  Bơm chân không, có khả năng tạo chân không dưới 1,33 kPa (10 mmHg).

5.5  Áp kế thủy ngân.

6  Cách tiến hành

<
