Tóm tắt Tiêu chuẩn quốc gia TCVN 10468:2014 (ISO 9158:1988) về Phương tiện giao thông đường bộ - Đầu vòi nạp xăng không chì

Tiêu chuẩn quốc gia TCVN 10468:2014 hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 9158:1988. Đây là văn bản kỹ thuật quan trọng quy định các yêu cầu về kích thước và đặc tính thiết kế của đầu vòi nạp xăng không chì, nhằm đảm bảo tính tương thích hoàn hảo giữa thiết bị bơm cấp nhiên liệu tại các trạm xăng và họng nạp nhiên liệu trên các phương tiện giao thông đường bộ.

- Phạm vi áp dụng (Điều 1)

• Tiêu chuẩn này quy định chi tiết các đặc tính hình học và kích thước bắt buộc đối với đầu vòi nạp của thiết bị bơm dùng để cấp phát xăng không chì cho các phương tiện giao thông đường bộ.
• Mục đích cốt lõi của việc áp dụng tiêu chuẩn này là thiết lập một rào cản vật lý hiệu quả, ngăn ngừa việc đưa nhầm đầu vòi nạp xăng có chì (hoặc các loại nhiên liệu khác có đầu vòi kích thước lớn hơn) vào họng nạp của các phương tiện được thiết kế riêng để chạy xăng không chì. Việc này giúp bảo vệ bộ chuyển đổi xúc tác khí thải của xe không bị nhiễm độc chì và hư hỏng.

- Tài liệu viện dẫn (Điều 2)

• Tiêu chuẩn sử dụng các tài liệu viện dẫn kỹ thuật liên quan để làm cơ sở đối chiếu và áp dụng đồng bộ. Các tài liệu này bao gồm các tiêu chuẩn quốc tế và quốc gia về hệ thống nhiên liệu, thiết bị đo lường và các thuật ngữ chuyên ngành liên quan đến phương tiện giao thông đường bộ.
• Nguyên tắc áp dụng tài liệu viện dẫn tuân thủ theo quy định chung: đối với tài liệu có ghi năm công bố thì áp dụng phiên bản được chỉ ra; đối với tài liệu không ghi năm công bố thì áp dụng phiên bản mới nhất bao gồm cả các sửa đổi, bổ sung.

- Thuật ngữ và định nghĩa (Điều 3)

• Văn bản chuẩn hóa các khái niệm kỹ thuật cơ bản để thống nhất cách hiểu và áp dụng trong thiết kế, chế tạo và kiểm định.
• Đầu vòi nạp (Nozzle spout): Là phần ống dẫn kim loại ở đầu tận cùng của vòi bơm nhiên liệu, được thiết kế để đút trực tiếp vào họng nhận nhiên liệu của xe khi thực hiện thao tác bơm xăng.
• Xăng không chì (Unleaded gasoline): Loại nhiên liệu xăng động cơ không pha thêm các hợp chất chì alkyl, có hàm lượng chì giới hạn ở mức cực thấp theo quy định môi trường hiện hành.

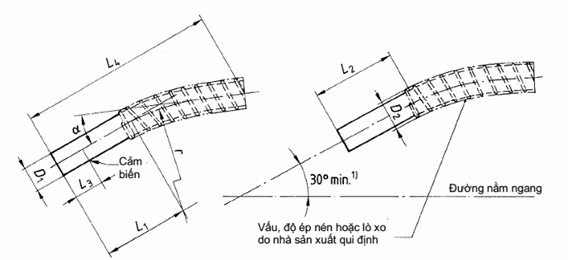

- Yêu cầu kỹ thuật và kích thước hình học của đầu vòi nạp (Điều 4)

• Đường kính ngoài tối đa: Để đảm bảo đầu vòi nạp xăng không chì có thể đi lọt qua vòng giới hạn (cơ cấu hạn chế kích thước) trên họng nạp của xe chạy xăng không chì, tiêu chuẩn quy định đường kính ngoài của đầu vòi nạp không được vượt quá 21,3 mm (tương đương 0,84 inch). Đây là thông số kỹ thuật quan trọng nhất để phân biệt vật lý với đầu vòi nạp xăng có chì (vốn có đường kính lớn hơn, thường từ 23,6 mm trở lên).
• Chiều dài đoạn thẳng của đầu vòi: Đầu vòi nạp phải có một đoạn thẳng với chiều dài tối thiểu được xác định cụ thể. Đoạn thẳng này giúp đầu vòi đi sâu vào trong họng nạp một khoảng đủ lớn, đảm bảo vị trí nạp nhiên liệu ổn định, không bị trượt ra ngoài và giúp cơ cấu van một chiều của họng nạp mở ra hoàn toàn.
• Thiết kế đầu vòi và góc nghiêng: Phần đầu của vòi nạp phải được vo tròn, vát cạnh hoặc xử lý bề mặt nhẵn mịn để tránh gây tổn hại cho các vòng đệm cao su làm kín hoặc các chi tiết nhựa bên trong họng nạp của xe trong quá trình thao tác. Góc nghiêng của đầu vòi so với thân vòi bơm được tối ưu hóa để người vận hành dễ dàng đưa vòi vào họng nạp từ nhiều tư thế khác nhau.
• Tương thích với hệ thống tự ngắt: Thiết kế hình học của đầu vòi nạp phải đảm bảo không cản trở hoạt động của cổng cảm biến áp suất (lỗ thông gió tự ngắt) tích hợp trên vòi bơm, giúp hệ thống tự động ngắt dòng nhiên liệu chính xác khi bình xăng của phương tiện đã đầy, ngăn ngừa hiện tượng tràn xăng gây nguy hiểm và ô nhiễm.
