TIÊU CHUẨN NGÀNH

22 TCN 274-2001

CHỈ DẪN KỸ THUẬT THIẾT KẾ MẶT ĐƯỜNG MỀM

CHƯƠNG 1. XEM XÉT CHUNG VỀ PHẦN THIẾT KẾ KẾT CẤU MẶT ĐƯỜNG

1.1. GIỚI THIỆU

Thiết kế kết cấu mặt đường là nhằm xác định toàn bộ các lớp mặt đường, móng trên và móng dưới sao cho phù hợp nhất với các điều kiện cụ thể của mỗi dự án. Sự tổ hợp của các vật liệu trong nằm ngay phía trên nền đất (lớp tạo phẳng) thường được xem là phần kết cấu. Theo “Hướng dẫn thiết kế kết cấu mặt đường của AASHTO” thì các lớp đó được xem là “kết cấu mặt đường”.

Thiết kế kết cấu mặt đường thực sự không phải là một nhóm khoa học chính xác. Nó bao gồm rất nhiều biến số làm cho không thể tính chính xác như các công thức toán học thuần túy lý thuyết.

Hướng dẫn thiết kế và tiêu chuẩn thiết kế được trình bày ở đây dựa trên lượng thông tin lớn gồm có: lý thuyết tính toán, các nghiên cứu thí nghiệm trong phòng, các đoạn thực nghiệm: nghiên cứu vật liệu, phương pháp và thiết bị và có lẽ một trong các yếu tố quan trọng nhất đó là xem xét tính năng phục vụ kết cấu. Thiết kế kết cấu cuối cùng phải dựa trên số liệu khảo sát kỹ lưỡng về các điều kiện cụ thể của từng dự án gồm vật liệu, điều kiện môi trường, giao thông, vấn đề kinh tế của chu kỳ tuổi thọ, và vấn đề tính năng phục vụ các kết cấu ở các dự án tương tự trong các điều kiện tương tự ở cùng vùng.

Nghiên cứu và thực nghiệm vẫn đang được tiến hành nhằm đưa ra phương pháp và tiêu chuẩn thiết kế hoàn thiện, có sử dụng thành tựu tiên tiến về vật liệu và công nghệ. Việc đề xuất những ý tưởng mới nhằm ứng dụng vật liệu và công nghệ mới trong thiết kế, thi công, duy tu và trong kỹ thuật vật liệu của kết cấu rất được khuyến khích.

Nghiên cứu và những thay đổi được đề nghị trong tiêu chuẩn thiết kế cần được gửi lên Vụ khoa học công nghệ (DOST) – Bộ GTVT.

Quyển “Hướng dẫn thiết kế kết cấu mặt đường” của AASHTO là một tài liệu hướng dẫn rất tổng quát, rất hữu ích đối với công tác thiết kế kết cấu mặt đường. Cuốn hướng dẫn thiết kế của AASHTO do đội ngũ chuyên gia được công nhận ở Mỹ soạn thảo với nhiều dữ liệu thu thập được từ một số bang. Giải pháp cơ bản thiết kế mặt đường trong tiêu chuẩn này dựa theo cuốn hướng dẫn của AASHTO.

1.2. MỤC TIÊU THIẾT KẾ

Trừ các kết cấu thực nghiệm dùng để nghiên cứu, các kết cấu nói chung đều phải được thiết kế, sử dụng các phương pháp hoặc các tiêu chuẩn nêu dưới đây. Điều này nhằm bảo đảm đủ cường độ và độ bền của công trình để có thể chịu được tải trọng xe cộ dự báo trong suốt thời kỳ thiết kế của dự án. Các giải pháp thiết kế (mặt đường cứng và mềm) phải được xem xét đối với từng dự án sao cho phù hợp với từng điều kiện cụ thể của nó. Nói chung, thiết kế kinh tế nhất định phải dựa vào “chi phí chu kỳ tuổi thọ” gồm chi phí ban đầu, chi phí duy tu bảo dưỡng và chi phí khôi phục trong suốt chu kỳ tuổi thọ đã được lựa chọn. Chúng ta có thể chọn phương pháp thiết kế, tuy nhiên nó phải phụ thuộc vào các điều kiện riêng của từng dự án như: độ lún của nền đã dự báo không đồng đều, đất nền có tính trương nở cao, nước ngầm, khả năng có sẵn của vật liệu, loại mặt đường trên các làn xe lân cận hoặc các thiết bị giao thông, xem xét lưu lượng xe, xây dựng phân kỳ, quy mô dự án hoặc các yếu tố khác. Do một vài điều kiện nêu trên có thể làm tăng chi phí, chúng trở thành một yếu tố trong phân tích chi phí chu kỳ tuổi thọ. Chương 9 bàn về việc lựa chọn loại mặt đường và các bước cụ thể để tiến hành phân tích kinh tế.

1.3. CÁC YẾU TỐ KẾT CẤU CHÍNH CỦA PHẦN XE CHẠY

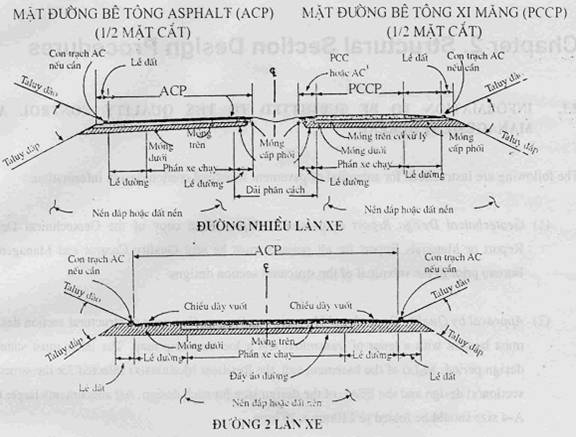

Các yếu tố kết cấu chính của phần xe chạy được chỉ ra trong hình 1.1. Những đặc điểm và kích thước của loại mặt đường khác nhau, cách xử lý bề mặt, lớp móng trên, móng dưới thường sử dụng được bàn bạc và đưa ra ở các mục và các hình tương ứng ở phần sau. Hệ thống thoát nước của kết cấu tiêu chuẩn được đưa ra trong sơ đồ ở chương 6 và được chi tiết hóa ở các bản vẽ tiêu chuẩn. Các yêu cầu riêng về vật liệu được mô tả trong quy định tiêu chuẩn thi công.

Hình 1.1
