QCVN 44 : 2012/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ YÊU CẦU KỸ THUẬT VÀ PHƯƠNG PHÁP THỬ VÀNH BÁNH XE MÔ TÔ, XE GẮN MÁY LÀM BẰNG VẬT LIỆU THÉP

National technical regulation

on technical requirements and test methods for steel rims of motorcycles and mopeds

Lời nói đầu

QCVN 44 : 2012/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Vụ Khoa học – Công nghệ trình Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 52/2012/TT-BGTVT ngày 21 tháng 12 năm 2012.

Quy chuẩn này biên soạn trên cơ sở tiêu chuẩn ngành số hiệu 22 TCN 293-02 được ban hành kèm theo Quyết định số 1636/2002/QĐ-BGTVT ngày 30 tháng 5 năm 2002 của Bộ trưởng Bộ Giao thông vận tải..

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ YÊU CẦU KỸ THUẬT VÀ PHƯƠNG PHÁP THỬ VÀNH BÁNH XE MÔ TÔ, XE GẮN MÁY LÀM BẰNG VẬT LIỆU THÉP

National technical regulation

on technical requirements and test methods for steel rims of motorcycles and mopeds

1. QUY ĐỊNH CHUNG

1.1     Phạm vi điều chỉnh

Quy chuẩn này quy định về yêu cầu kỹ thuật và kiểm tra chất lượng an toàn kỹ thuật đối với vành bánh mô tô, xe gắn máy thông dụng làm bằng vật liệu thép (sau đây gọi tắt là vành thép).

1.2     Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các cơ sở sản xuất, nhập khẩu vành thép, sản xuất lắp ráp xe mô tô, xe gắn máy và các cơ quan, tổ chức liên quan đến việc thử nghiệm, kiểm tra chứng nhận chất lượng an toàn kỹ thuật.

2. QUY ĐỊNH KỸ THUẬT

2.1     Bề mặt vành thép

2.1.1  Vành thép phải được chế tạo đúng theo thiết kế hoặc tài liệu kỹ thuật của cơ sở sản xuất.

2.1.2  Bề mặt vành thép không được có vết rạn, nứt và các khuyết tật khác có thể nhìn thấy được.

2.1.3  Trên vành thép phải ghi mã đường kính danh nghĩa và mã chiều rộng danh nghĩa (xem Phụ lục A) tại các vị trí có thể nhìn thấy được sau khi lắp lốp.

2.2     Xử lý bề mặt vành thép

Tùy theo vật liệu lớp phủ, vành thép phải được xử lý bề mặt theo yêu cầu sau:

Chiều dày lớp mạ nhỏ nhất đối với niken là 10 µm, đối với crôm là 0,15 µm.

Không áp dụng cho những phần không nhìn thấy trên bề mặt vành thép sau khi lắp vành thép vào bánh xe.

2.3     Kích thước

2.3.1  Tiết diện ngang và kích thước

Kích thước và dung sai của vành thép theo Phụ lục A.

2.3.2  Sai lệch đường kính

Sai lệch đường kính vành thép (hiệu giữa giá trị lớn nhất và nhỏ nhất của đường kính vành thép) không được lớn hơn 1,2 mm.

2.3.2  Độ đồng phẳng

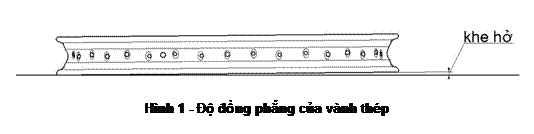

Độ đồng phẳng của vành thép được đo bằng cách đặt vành thép lên mặt phẳng chuẩn như hình 1. Khe hở lớn nhất giữa vành thép và mặt phẳng chuẩn không được vượt quá 0,8 mm.
