TIÊU CHUẨN XÂY DỰNG VIỆT NAM

TCXDVN 339:2005

TIÊU CHUẨN TÍNH NĂNG TRONG TOÀ NHÀ - ĐỊNH NGHĨA, PHƯƠNG PHÁP TÍNH CÁC CHỈ SỐ DIỆN TÍCH VÀ KHÔNG GIAN".



LỜI NÓI ĐẦU

TCXDVN 339:2005 (ISO 9836:1992) - “Tiêu chuẩn tính năng trong toà nhà - Định nghĩa, phương pháp tính các chỉ số diện tích và không gian” quy định các định nghĩa và phương pháp xác định các chỉ số diện tích và không gian toà nhà.

TCXDVN 339:2005 (ISO 9836:1992) - “Tiêu chuẩn tính năng trong toà nhà - Định nghĩa, phương pháp tính các chỉ số diện tích và không gian được Bộ Xây dựng ban hành theo Quyết định số 27/2005/QĐ-BXD ngày 08 tháng 08 năm 2005.

TIÊU CHUẨN TÍNH NĂNG TRONG TOÀ NHÀ - ĐỊNH NGHĨA, PHƯƠNG PHÁP TÍNH CÁC CHỈ SỐ ĐIỆN TÍCH VÀ KHÔNG GIAN

PERFORMANCE STANDARDS IN BUILDING - DEFINITION ANDCALCULATION OF AREA AND SPACE INDICATORS

1. Phạm vi áp dụng

Tiêu chuẩn này đưa ra các định nghĩa và phương pháp tính các chỉ số diện tích bề mặt và khối tích.

Để đo diện tích bề mặt, tiêu chuẩn này sử dụng các khái niệm kích thước thông thuỷ và kích thước phủ bì. Phương pháp đo theo trục tim tường sử dụng ở nhiều nơi trên thế giới, hoặc cho một số loại công trình đặc biệt, không được đề cập trong tiêu chuẩn này.

Các chỉ số diện tích bề mặt và khối tích định nghĩa trong tiêu chuẩn này được sử dụng trong thực tế để làm cơ sở cho việc đo các thông số khác nhau của tính năng công trình xây dựng, hoặc như một công cụ trợ giúp cho thiết kế. Nói cách khác, các chỉ số diện tích bề mặt và khối tích được sử dụng để đánh giá cho các chỉ tiêu về chức năng, kỹ thuật và kinh tế.

Tiêu chuẩn này được áp dụng khi thực hiện:

Lập yêu cầu kỹ thuật cho các tính năng hình học của một toà nhà và các không gian của nó (ví dụ : để thiết kế, lập các thủ tục mua bán v.v...hoặc trong các luật lệ xây dựng khác khi phù hợp).

Lập hồ sơ kỹ thuật có liên quan tới tính năng của toà nhà, được người thiết kế, các nhà thầu và các nhà sản xuất lập ra.

Đánh giá, so sánh hoặc kiểm tra các đặc tính của toà nhà có liên quan tới tính năng hình học.

2. Tài liệu viện dẫn

ISO 6241:1984 - Tiêu chuẩn tính năng trong toà nhà - Các nguyên tắc về công tác chuẩn bị và các yếu tố cần xem xét

TCXDVN 213:1998 (ISO 6707/1:1989) - Nhà và công trình dân dụng - Từ vựng - Thuật ngữ chung.

3. Định nghĩa

Các định nghĩa trong TCXD 213:1998 (ISO 6707-1) và các định nghĩa sau đây được áp dụng cho các mục đích ở tiêu chuẩn này.

3.1. Chỉ số diện tích bề mặt (surface area indicators)

Chỉ số này dùng để đo diện tích của từng loại bề mặt (ví dụ: diện tích sử dụng) và các mối quan hệ giữa từng loại diện tích khác nhau (ví dụ: diện tích kết cấu/ diện tích sử dụng)

3.2. Chỉ số khối tích (volume indicators)

Chỉ số này để đo từng loại khối tích (ví dụ: khối tích thực) và các mối quan hệ giữa từng loại khối tích khác nhau (ví dụ: khối tích tổng/khối tích thực)

3.3. Chỉ số hỗn hợp giữa diện tích bề mặt và khối tích (mixed surface and volume indicators)

Chỉ số này liên hệ các dạng khối tích với các dạng diện tích bề mặt (ví dụ: khối tích tổng /diện tích sử dụng) và mối quan hệ giữa các dạng diện tích bề mặt với các dạng khối tích. ( ví dụ: diện tích vỏ bao che của toà nhà/ khối tích thực)

Ghi chú: Mục 5 đưa thêm định nghĩa về các loại diện tích bề mặt, các khối tích và các chỉ số khác nhau, với các phương pháp tính toán thích hợp.

4. Đơn vị đo

Các chỉ số diện tích bề mặt và khối tích được xác định dựa trên việc đo trên mặt bằng và mặt đứng toà nhà, đơn vị của các chỉ số tính toán được xác định dựa trên các phép tính toán (m², m³, m²/m²,  m²/m³, m²/m², m³/m³)

5. Phương pháp tính toán và danh mục các chỉ số tính năng hình học

Các chỉ số diện tích bề mặt và khối tích của các toà nhà hiện có hoặc toà nhà được thiết kế có thể được sử dụng có lợi chỉ khi các chỉ số là đồng nhất được sử dụng và so sánh. Tất cả các chỉ số phải là giống nhau về phương pháp xác định.

5.1. Diện tích bề mặt

Xem hình 1

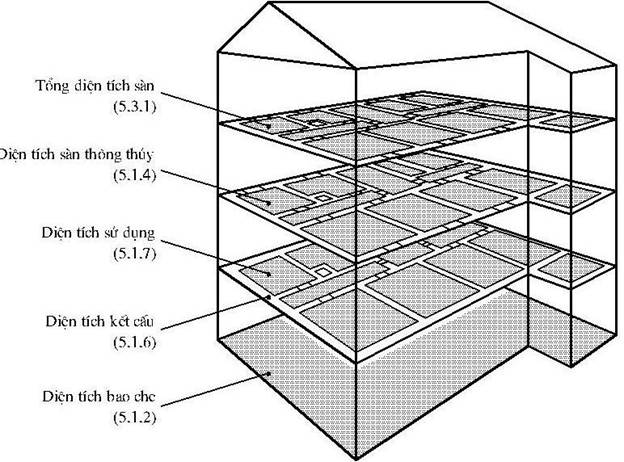

Hình 1: Thể hiện các loại diện tích bề mặt chính của toà nhà

5.1.1. Nguyên tắc tính toán

5.1.1.1. Diện tích bề mặt thẳng đứng và nằm ngang được đo theo các kích thước thực tế. Các bề mặt nghiêng được đo trên các hình c
