TIÊU CHUẨN NHÀ NƯỚC

TCVN 98-63

BULÔNG TINH ĐẦU SÁU CẠNH NHỎ DÙNG GHÉP VÀO LỖ ĐÃ DOA

KÍCH THƯỚC

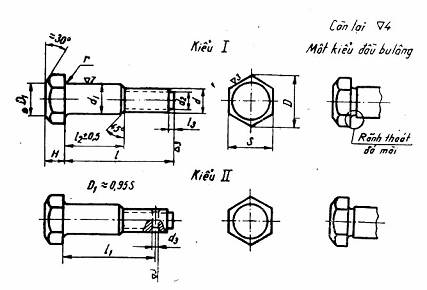

1. Kích thước của bulông tinh đầu sáu cạnh nhỏ dùng ghép vào lỗ đã doa phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Ví dụ ký hiệu quy ước của bulông đường kính 10 mm, chiều dài 50 mm:

có ren bước lớn (kiểu I): Bulông M 10 x 50 TCVN 98-63

có ren bước nhỏ 1mm (kiểu I): Bulông M 10 x 1 x 50 TCVN 98-63

có ren bước lớn (kiểu II): Bulông II M 10 x 50 TCVN 98-63

có ren bước nhỏ 1 mm (kiểu II): Bulông  II M 10 x 1 x 50 TCVN 98-63


mm                                                                                           Bảng 1

Đường kính danh nghĩa của ren

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

S

Kích thước danh nghĩa
