Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 7756-6:2007

Tiêu chuẩn Quốc gia TCVN 7756-6:2007 quy định phương pháp xác định môđun đàn hồi khi uốn tĩnh và độ bền uốn tĩnh của ván gỗ nhân tạo. Đây là một phần quan trọng trong bộ tiêu chuẩn TCVN 7756 về ván gỗ nhân tạo - phương pháp thử, giúp đánh giá chất lượng cơ lý của các loại ván như ván dăm, ván sợi, ván dán và các loại ván nhân tạo khác.

Phạm vi áp dụng và tài liệu viện dẫn

• Phạm vi áp dụng: Tiêu chuẩn này áp dụng cho tất cả các loại ván gỗ nhân tạo phẳng để xác định môđun đàn hồi khi uốn tĩnh và độ bền uốn tĩnh.
• Tài liệu viện dẫn: Để áp dụng tiêu chuẩn này, cần kết hợp với các tài liệu liên quan bao gồm TCVN 7756-1 về lấy mẫu, chuẩn bị mẫu thử và TCVN 7756-2 về xác định kích thước mẫu thử.

Nguyên lý của phương pháp thử

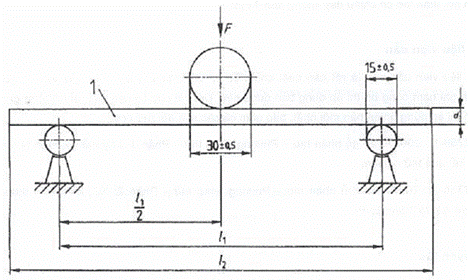

Phương pháp thử dựa trên nguyên lý uốn tĩnh ba điểm. Mẫu thử được đặt trên hai gối đỡ có khoảng cách xác định, sau đó tác dụng một lực tập trung vào giữa nhịp uốn của mẫu thử với tốc độ không đổi. Quá trình thử nghiệm yêu cầu đo lực tác dụng và độ võng tương ứng ở vùng biến dạng đàn hồi để tính môđun đàn hồi, đồng thời xác định lực cực đại khi mẫu bị phá hủy để tính độ bền uốn tĩnh.

Thiết bị và dụng cụ thử nghiệm

• Máy thử uốn: Thiết bị thử nghiệm phải có khả năng tác dụng lực chính xác, có các gối đỡ và mũi uốn hình trụ tròn với bán kính quy định để tránh làm hỏng cục bộ bề mặt mẫu thử.
• Dụng cụ đo lực: Có khả năng đo tải trọng tác dụng chính xác đến 1% giá trị đo.
• Dụng cụ đo độ võng: Thiết bị đo độ võng ở giữa nhịp uốn của mẫu thử với độ chính xác đến 0,1 mm.
• Dụng cụ đo kích thước: Thước cặp hoặc panme để đo chiều rộng và chiều dày của mẫu thử với độ chính xác theo quy định của TCVN 7756-2.

Chuẩn bị mẫu thử và điều hòa mẫu

• Hình dáng và kích thước mẫu: Mẫu thử có dạng hình hộp chữ nhật phẳng. Chiều dài mẫu thử được xác định dựa trên chiều dày danh nghĩa của ván cộng thêm một khoảng dư hợp lý. Chiều rộng của mẫu thử được quy định cụ thể tùy thuộc vào loại ván và chiều dày của ván.
• Số lượng mẫu thử: Số lượng mẫu thử phải đủ để đảm bảo tính đại diện cho lô sản phẩm theo quy định lấy mẫu.
• Điều hòa mẫu thử: Trước khi tiến hành thử nghiệm, các mẫu thử phải được ổn định trong môi trường có nhiệt độ và độ ẩm tiêu chuẩn cho đến khi khối lượng không đổi để đảm bảo kết quả thử nghiệm chính xác và đồng nhất.

Quy trình tiến hành thử nghiệm

• Đo kích thước mẫu: Đo chiều rộng và chiều dày của từng mẫu thử tại vị trí giữa nhịp uốn trước khi tiến hành thử.
• Thiết lập khoảng cách gối đỡ: Khoảng cách giữa hai điểm tựa của gối đỡ được điều chỉnh bằng một số lần nhất định so với chiều dày danh nghĩa của mẫu thử.
• Tác dụng lực uốn: Đặt mẫu thử lên hai gối đỡ, tác dụng lực liên tục thông qua mũi uốn đặt ở giữa nhịp. Tốc độ gia tải phải được duy trì ổn định sao cho mẫu thử bị phá hủy trong khoảng thời gian quy định.
• Ghi lại số liệu: Ghi lại các giá trị lực và độ võng tương ứng trong giai đoạn biến dạng đàn hồi để tính môđun đàn hồi, đồng thời ghi lại lực phá hủy cực đại để tính độ bền uốn.

Tính toán và biểu thị kết quả

• Môđun đàn hồi khi uốn tĩnh: Được tính toán dựa trên công thức liên quan đến khoảng cách giữa hai gối đỡ, chiều rộng, chiều dày của mẫu thử, và độ dốc của đường biểu diễn lực - độ võng trong vùng biến dạng đàn hồi. Đơn vị tính là Megapascal (MPa) hoặc Newton trên milimét vuông.
• Độ bền uốn tĩnh: Được tính bằng công thức liên quan đến lực phá hủy cực đại, khoảng cách giữa hai gối đỡ, chiều rộng và chiều dày của mẫu thử. Đơn vị tính là Megapascal (MPa) hoặc Newton trên milimét vuông.
• Xử lý kết quả: Kết quả thử nghiệm của nhóm mẫu thử được biểu thị bằng giá trị trung bình cộng và độ lệch chuẩn của các mẫu thử đạt yêu cầu.

Báo cáo thử nghiệm

Báo cáo thử nghiệm phải đầy đủ các thông tin cốt lõi bao gồm: viện dẫn tiêu chuẩn áp dụng, thông tin chi tiết về mẫu thử (loại ván, ký hiệu, kích thước), điều kiện môi trường điều hòa mẫu, kết quả đo chi tiết của từng mẫu thử, giá trị trung bình của môđun đàn hồi và độ bền uốn tĩnh, các hiện tượng bất thường trong quá trình thử (nếu có), và ngày tháng thực hiện thử nghiệm.
