TIÊU CHUẨN VIỆT NAM

TCVN 7368 : 2004

KÍNH XÂY DỰNG - KÍNH DÁN NHIỀU LỚP VÀ KÍNH DÁN AN TOÀN NHIỀU LỚP - PHƯƠNG PHÁP THỬ ĐỘ BỀN VA ĐẬP

Glass in building - Laminated glass and laminated safety glass - Test methods for impact resistance

Lời nói đầu

TCVN 7368 : 2004 được xây dựng trên cơ sở tiêu chuẩn Nhật bản JIS R 3205 : 1998 Laminated glass và tiêu chuẩn Úc/Niu Dilân AS/NZS 2208 : 1996 Safety glazing materials in buildings.

TCVN 7368 : 2004 do Ban kỹ thuật tiêu chuẩn TCVN/TC160 Thủy tinh trong xây dựng biên soạn trên cơ sở đề nghị của Công ty Cổ phần xây dựng số 7 - VINACONEX (VINACONEX 7), Tổng cục Tiêu chuẩn Đo lường Chất lượng xét duyệt, Bộ Khoa học và Công nghệ ban hành.



KÍNH XÂY DỰNG - KÍNH DÁN NHIỀU LỚP VÀ KÍNH DÁN AN TOÀN NHIỀU LỚP - PHƯƠNG PHÁP THỬ ĐỘ BN VA ĐẬP

Glass in building - Laminated glass and laminated safety glass - Test methods for impact resistance

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp thử độ bền chịu va đập rơi bi và con lắc (túi bi) đối với kính dán an toàn nhiều lớp dùng trong xây dựng.

2. Tiêu chuẩn viện dẫn

TCVN 7219 : 2002 Kính tấm xây dựng - Phương pháp thử.

3. Thử va đập

3.1. Thử va đập rơi bi

3.1.1. Nguyên tắc

Mẫu thử được đặt nằm ngang trong một khung thép và chịu lực va đập của các viên bi thép rơi từ những độ cao nhất định. Khối lượng bi thép và độ cao bi rơi được tăng dần. Độ bền va đập rơi bi được đánh giá qua tình trạng dập vỡ của mẫu thử.

3.1.2. Thiết bị

- khung đặt mẫu, có cấu tạo và kích thước theo hình 1;

- bi thép, khối lượng 1040 g ± 10 g và  g.

3.1.3. Chuẩn bị mẫu thử

Mẫu thử là tấm kính nguyên từ một lô hoặc được cắt ra từ một tấm kính dán nhiều lớp với kích thước khoảng 610 mm X 610 mm. Mẫu được bảo dưỡng trong điều kiện thí nghiệm (27oC ± 2oC) ít nhất 4 giờ trước khi thử.

3.1.4. Cách tiến hành

Đặt mẫu thử nằm ngang trong một khung sắt (xem hình 1). Nếu kính dán nhiều lớp gồm các tấm kính phẳng có chiều dày khác nhau thì bề mặt thử là bề mặt có tấm kính mỏng hơn. Tuy nhiên nếu kính dán nhiều lớp là kính vân hoa, kính cốt sợi có vân hoa hoặc kính vân hoa mạng thì bề mặt thử là bề mặt không có vân hoa.

Kích thước tính bằng milimét

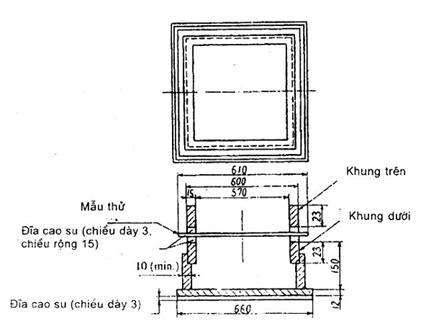

Hình 1 - Khung đặt mẫu cho thử va đập rơi bi

Chọn viên bi thép có khối lượng 1040 g ± 10 g và đặt ở độ cao cách bề mặt thử 120 cm. Thả bi rơi tự do xuống tâm điểm của tấm kính. Quan sát tình trạng dập vỡ của một hoặc các tấm kính. Nếu kính vẫn không bị vỡ, lần lượt tăng độ cao thả bi theo quy định ở bảng 1 và quan sát.

Bảng 1 - Độ cao thả bi của phương pháp thử va đập rơi bi

Độ cao thả bi ,cm

120
