TIÊU CHUẨN VIỆT NAM

TCVN 6472 : 1999

ĐÈN CÀI MŨ AN TOÀN MỎ

Safety cap lamp for mines

Lời nói đầu

TCVN 6472 : 1999 do Tiểu Ban kỹ thuật tiêu chuẩn TCVN/TC 82 / SC 1 “Thiết bị an toàn mỏ” biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường ban hành.

ĐÈN CÀI MŨ AN TOÀN MỎ

Safety cap lamp for mines

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho đèn cài mũ an toàn mỏ, dùng làm phương tiện chiếu sáng cá nhân cho người làm việc trong mỏ than hầm lò có nguy cơ cháy nổ do khí mêtan và bụi than cũng như trong các môi trường có nguy cơ cháy nổ khí và bụi.

2. Thuật ngữ, định nghĩa

2.1. Đèn cài mũ an toàn mỏ, gọi tắt là đèn mỏ

Là thiết bị chiếu sáng cá nhân dùng trong hầm lò, gồm bình điện ắc qui, bộ đầu đèn và cáp điện (hình 1). Đầu đèn có cơ cấu cài vào mũ. Bình ắc qui có thể đeo hông. Ắc qui thông qua cáp điện cung cấp điện cho đầu đèn.

2.2. Ắc qui đơn

Bình ắc qui có thể có một hoặc nhiều ngăn, mỗi ngăn là một ắc qui đơn.

2.3. Đầu đèn

Là bộ phận chiếu sáng của đèn mỏ. Đầu đèn gồm vỏ đầu đèn và các chi tiết pha đèn, bóng đèn, kính mặt đầu đèn, vành đầu đèn, cơ cấu khoá an toàn cơ cấu ngắt mạch tự động, được lắp trong vỏ đầu đèn.

2.4. Nắp bình ắc qui

Là cái nắp trên của bình ắc qui, có tác dụng bảo quản ắc qui, bảo vệ đầu nối dây của điện cực. Trong nắp trên có cầu chì bảo vệ ngắn mạch.

2.5. Dung lượng danh định - là dung lượng ắc qui của đèn mỏ do nhà chế tạo quy định, tính bằng ampe- giờ (Ah).

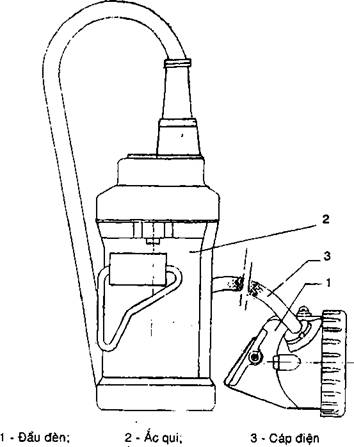

Hình 1 - Đèn cài mũ an toàn mỏ

3. Yêu cầu kỹ thuật

3.1. Yêu cầu chung

3.1.1. Vật liệu để chế tạo các linh kiện bên ngoài của đèn mỏ phải đạt các yêu cầu sau:

- không bị điện dịch ăn mòn;

- khi bị va đập và quàng quật không phát sinh tia lửa;

- nếu dùng nhựa, phải là loại chịu được nhiệt độ từ - 30^oC đến 80^oC và không bị lão hoá, mòn hỏng trong thời hạn qui định.

3.1.2. Các phần kim loại lộ ra ngoài không cho phép có điện, trừ điểm tiếp xúc nạp điện của cực dương hoặc cực âm.

3.1.3. Khe hở không khí và chiều dài đường rò

Khe hở không khí và chiều dài đường rò giữa các linh kiện dẫn điện không cùng điện cực, giữa các linh kiện dẫn điện và các linh kiện kim loại ở bên ngoài vỏ - không được nhỏ hơn 1,5 mm.

3.1.4. Độ bền cơ học của đèn mỏ

Đèn mỏ phải chịu được thí nghiệm rơi tự do từ độ cao 1,2 m theo điều 4.2.

3.1.5. Độ chiếu sáng

Độ chiếu sáng lớn nhất ở điểm trung tâm cách xa bóng đèn 1 m, khi bắt đầu bật sáng phải đạt được tối thiểu là 400 Lux và sau khi chiếu sáng liên tục 11 h là 200 Lux.

3.1.6. Thời gian chiếu sáng

Thời gian chiếu sáng liên tục của đèn mỏ không ít hơn 11 h.

3.1.7. Bảo vệ ngắn mạch

Bộ phận bảo vệ ngắn mạch ngoài của ắc qui phải bố trí ở đầu nối dây của điện cực, có trị số cường độ dòng điện danh định không lớn hơn 7 A. Khi trị số dòng điện trong mạch lớn gấp 5 lần dòng điện danh định của bộ phận bảo vệ ngắn mạch, thì bộ phận này phải cắt đứt nguồn điện trong vòng 0,1 giây.
