TIÊU CHUẨN VIỆT NAM

TCVN 5099-90

BÍT TẤT - PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ DÃN CỦA BÀN TẤT KHI KÉO

Hosiery - Test method for llongation of sole in tensile loading

1. Khái niệm chung

1.1. Độ dãn của bàn bít tất khi kéo được đặc trưng bằng sự thay đổi kích thước của nó trước và sau khi bị kéo

1.2. Độ dãn dư của bàn tất (E_đ) là tỉ số tính bằng phần trăm giữa hiệu của chiều dài bàn tất đo ở lực căng ban đầu sau và trước khi bị kéo một lực bằng 30 N và chiều dài bàn tất đo ở lực căng ban đầu trước khi bị kéo

E_đ = , (1)

Trong đó:

D₁ :-  chiều dài bàn tất đo ở lực căng ban đầu trước khi bị kéo một lực bằng 30N, tính bằng cm;

D₃ : - Chiều dài bàn tất đo ở lực căng ban đầu sau khi tất bị kéo, tính bằng cm.

1.3. Độ dãn đàn hồi của bàn tất (D_đh) là tỉ số tính bằng phần trăm giữa hiệu của chiều dài bàn tất đo ở lực kéo 30N và ở lực căng ban đầu sau khi bị kéo với chiều dài của bàn tất đo ở lực căng ban đầu trước khi bị kéo

E_đh = , (2)

Trong đó

D₂ – Chiều dài bít tất đo ở lực kéo 30 N, tính bằng cm

1.4. Độ dãn toàn phần của bàn tất (E_tp) tính bằng phần trăm tổng độ dãn dư và độ dãn đàn hồi của bàn tất

E_tp = E_đ + E_đh (3)

2. Nguyên lý đo

Mẫu được kẹp phần gót lên ngàm của máy, phần mũi vào cặp tạo lực căng ban đầu hoặc cặp tạo lực kéo 30 N.

Đo chiều dài bàn tất ở lực căng ban đầu trước khi bị kéo, ở lực kéo và ở lực căng ban đầu sau khi bị kéo.

Từ các kết quả đo được tính độ dãn dư, độ dãn đàn hồi và độ dãn toàn phần theo công thức (1), (2), (3).

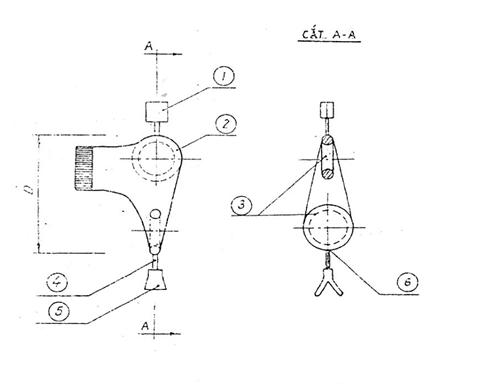

Xem hình sau

3. Phương tiện đo

3.1. Máy đo độ dài chuyên dùng hoặc máy thử độ bền kéo nén có bộ gá thích hợp

3.2. Cặp tạo lực căng, ban đầu

Cặp tạo lực kéo

3.3. Hai vòng mẫu có đường kính ngoài bằng đường kính của gót và đường kính trong nhỏ hơn đường kính ngoài 7 mm.

3.4. Đồng hồ bấm giây

4. Điều kiện thử

4.1. Tiến hành thử trong điều kiện khí hậu quy định của TCVN 1748-86

4.2. Vận tốc chuyển động của ngàm là 100 mm / phút

4.3. Lực căng ban đầu được chọn theo quy định sau:
