TIÊU CHUẨN NHÀ NƯỚC

TCVN 2547-78

BẢNG ĐIỆN CHIẾU SÁNG DÙNG CHO NHÀ Ở

YÊU CẦU KỸ THUẬT

Lighting system fuse-boards for dwelling houses

Technical requirements

Tiêu chuẩn này áp dụng cho bảng điện chiếu sáng (sau gọi tắt là bảng) đặt trong các nhà ở được dùng để phân phối, tính điện năng, đồng thời để bảo vệ quá tải, dòng điện ngắn mạch trong mạng điện ba pha xoay chiều điện áp 380 V có trung hòa nối đất trực tiếp.

1. YÊU CẦU KỸ THUẬT

1.1. Bảng phải chế tạo phù hợp với yêu cầu của tiêu chuẩn này và theo các bản vẽ đã được duyệt.

1.2. Bảng phải được chế tạo theo các loại sau:

a) Loại bảo vệ dùng ở các tầng nhà (cầu thang) – có khí cụ điện bảo vệ;

b) Loại có công tơ điện dùng ở các tầng nhà (cầu thang) – có khí cụ phân phối điện năng, bảo vệ và công tơ điện;

c) Loại phối hợp dùng ở các tầng nhà (cầu thang) – có khí cụ phân phối điện năng, bảo vệ, công tơ điện;

d) Loại dùng trong phồng ở - có khí cụ phân phối điện năng (cho loại bảng đặt trong hốc tường), bảo vệ và công tơ điện.

1.3. Bảng phải chế tạo dùng để lắp trong hốc tường hay trên tường.

1.4. Nếu có khí cụ bảo vệ trên bảng thì phải dùng công tắc tự động hay cầu chảy ống, nhưng nếu có khí cụ phân phối điện năng thì phải có cơ cấu cho phép đổi mạch khi có tải.

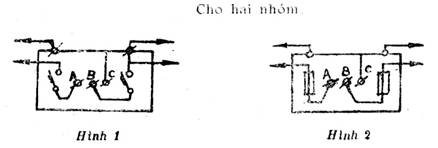

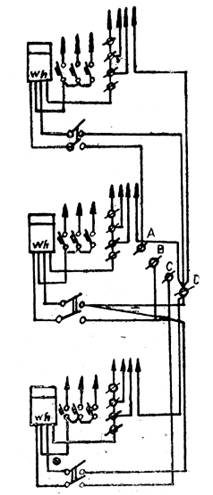

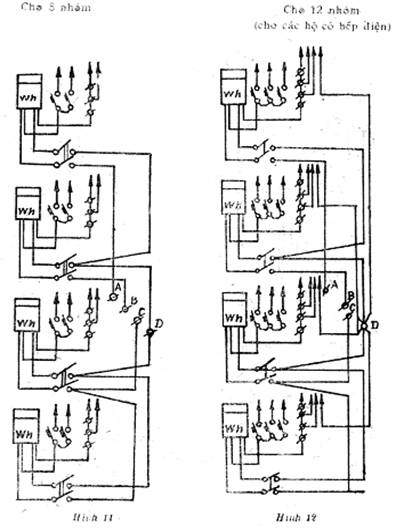

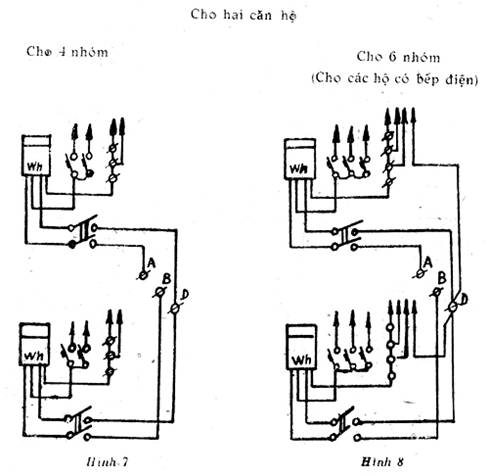

1.5. Sơ đồ nối dây của bảng phải theo chỉ dẫn trên hình 1 – 23.

1.6. Kết cấu của bảng dùng ở tầng nhà để lắp trong hốc tường phải đảm bảo khả năng đặt các đường dây dẫn chính trước cũng như sau khi đặt bảng.

1.7. Một trong hai phía bảng dùng ở tầng nhà phải có chỗ để dây chính đi qua.

Trên bảng có công tơ điện dùng ở tầng nhà và loại phối hợp phải có chỗ lắp cầu dao 3 pha tự động loại 100 A để ngắt dây dẫn chính.

1.8. Nếu hộp của bảng có cánh cửa thì phải thêm cơ cấu chống hiện tượng tự mở.

Cánh cửa hộp của bảng phải mở được dễ dàng ở góc không nhỏ hơn 100°.

Cánh cửa hộp của bảng loại có công tơ điện dùng ở tầng nhà và loại bảng phối hợp phải có khóa trong bằng chìa khóa riêng.

1.9. Lỗ để nhìn số chỉ công tơ điện phải được bảo vệ bằng chất dẻo chế tạo từ vật liệu trong suốt, không vỡ.

Dưới lỗ để nhìn ấy phải ghi số phòng ở.

1.10. Kết cấu bảng phải đảm bảo cho việc thay thế dễ dàng các khí cụ lắp trên bảng mà không phải tháo bảng ra.

1.11. Khí cụ điện đặt trên bảng phải có chỗ nối dây phía trước và có khả năng nối được dây nhôm.

1.12. Bảng phải có đầu kẹp dây cho phép nối dây dẫn của bảng với dây dẫn chính mà không phải cắt dây ra.

Đầu kẹp dây phải nối được dây nhôm của dây dẫn chính có mặt cắt sau:

Từ 4 đến 50 mm2 – cho bảng dùng ở tầng nhà;

Từ 2,5 đến 16 mm2 – cho bảng của phòng ở.

1.13. Dòng điện danh định dây chảy của cầu chảy hoặc của bộ nhả tự động phải có các trị số sau:

16 A -  đối với nhóm chiếu sáng trên bảng của phòng và bảng có công tơ điện của tầng;

20 A – đối với nhóm chiếu sáng trên bảng bảo vệ của tầng;

25 A – đối với nhóm cung cấp cho bếp điện ở bảng của phòng và bảng có công tơ điện của tầng.

1.14. Đầu kẹp dây trung hòa phải nối bằng dây dẫn (nối điện) với vỏ kim loại bảng dùng ở tầng nhà, nhưng phải cách điện với vỏ kim loại bảng của phòng ở.

Đầu kẹp dây trung hòa phải đủ chi tiết lắp siết để nối được lõi nhôm của dây dẫn chính.

A. Sơ đồ bảng bảo vệ của tầng nhà lắp trên tường hay ở hốc tường.

2. Bảng

B. Sơ đồ bảng có công tơ điện cho tầng nhà đặt trong hốc tường

Cho ba căn hộ

cho 6 nhóm

Hình 9

cho 9 nhóm (cho các hộ có bếp điện)

Hình 10

Cho 4 căn hộ
