Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 2353:1978

Tiêu chuẩn Việt Nam TCVN 2353:1978 quy định về kích thước cơ bản của đáy côn gấp mép có góc đỉnh 90 độ. Đây là tiêu chuẩn kỹ thuật quan trọng được áp dụng rộng rãi trong ngành cơ khí chế tạo, đặc biệt là trong thiết kế và sản xuất các loại bình chứa, bồn bể áp lực, thiết bị hóa chất và các thiết bị công nghiệp khác đòi hỏi kết cấu đáy dạng côn để tối ưu hóa khả năng xả liệu và chịu lực.

Phân tích chi tiết Phần mở đầu và các Điều khoản đầu (Từ Điều 1 đến Điều 4)

1. Phạm vi áp dụng và quy định chung (Điều 1)

• Tiêu chuẩn này áp dụng thiết kế cho các loại đáy côn gấp mép có góc ở đỉnh bằng 90 độ, được chế tạo bằng phương pháp dập nóng, dập nguội hoặc miết từ thép cacbon, thép hợp kim và các kim loại màu.
• Quy định các yêu cầu kỹ thuật chung đối với việc lựa chọn phôi và phương pháp gia công nhằm đảm bảo tính đồng nhất về cơ lý tính của vật liệu sau khi tạo hình.

2. Kích thước cơ bản và thông số hình học (Điều 2)

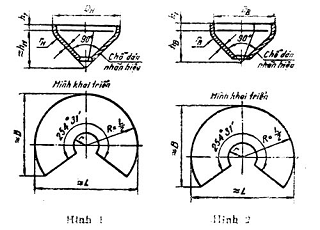

• Xác định các thông số kích thước hình học cốt lõi của đáy côn bao gồm: đường kính trong (D), chiều dày thành thiết kế (s), chiều cao phần trụ gấp mép (h), bán kính góc lượn chuyển tiếp (r) giữa phần côn và phần hình trụ.
• Các thông số kích thước được chuẩn hóa theo chuỗi số ưu tiên nhằm giảm thiểu chủng loại khuôn mẫu trong sản xuất và tạo thuận lợi cho việc tiêu chuẩn hóa các thiết bị kết nối đi kèm.

3. Sai lệch cho phép và dung sai kích thước (Điều 3)

• Quy định chi tiết về dung sai đối với đường kính ngoài, đường kính trong, độ dày thành sau khi gia công biến dạng và độ không tròn của phần gấp mép hình trụ.
• Kiểm soát nghiêm ngặt sai lệch chiều dày tại vùng chuyển tiếp (vùng gấp mép) nhằm ngăn ngừa hiện tượng mỏng hóa cục bộ vượt quá giới hạn an toàn cho phép của thiết bị chịu áp lực.

4. Ký hiệu quy ước và ghi nhãn sản phẩm (Điều 4)

• Hướng dẫn phương pháp thiết lập ký hiệu quy ước cho đáy côn gấp mép 90 độ để sử dụng thống nhất trong các bản vẽ thiết kế, tài liệu kỹ thuật và đơn đặt hàng thương mại.
• Cấu trúc ký hiệu quy ước bắt buộc phải thể hiện đầy đủ các thông tin: tên gọi sản phẩm, đường kính trong, chiều dày thành, vật liệu chế tạo và số hiệu tiêu chuẩn áp dụng (TCVN 2353:1978).
