Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 2001:1977

Tiêu chuẩn Việt Nam TCVN 2001:1977 quy định về kiểu, thông số và kích thước cơ bản của các loại máy doa nằm. Đây là văn bản kỹ thuật chuyên ngành đóng vai trò quan trọng trong việc thống nhất các tiêu chuẩn thiết kế, chế tạo, kiểm tra và nghiệm thu thiết bị máy doa nằm trong ngành cơ khí chế tạo tại Việt Nam.

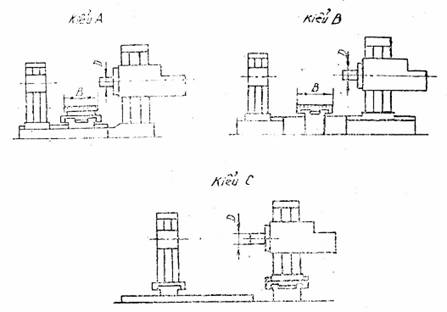

Phạm vi áp dụng và phân loại kiểu máy doa nằm

Tiêu chuẩn này áp dụng đối với các dòng máy doa nằm thông dụng trong ngành chế tạo máy. Các kiểu máy doa nằm được phân loại dựa trên các đặc tính kết cấu và công dụng chính bao gồm:

• Máy doa nằm có trục chính di động (trục doa tịnh tiến dọc).
• Máy doa nằm có bàn máy di chuyển theo hai chiều dọc và ngang để gá đặt chi tiết.
• Máy doa nằm có đầu dao di chuyển theo chiều đứng trên thân cột đứng của máy.

Các thông số kỹ thuật cốt lõi của máy doa nằm

TCVN 2001:1977 quy định chi tiết các thông số kỹ thuật cơ bản nhằm đảm bảo tính đồng bộ và khả năng làm việc tối ưu của thiết bị:

• Đường kính trục doa chính: Đây là thông số cơ bản nhất để phân loại kích cỡ máy, quyết định khả năng gia công các lỗ có đường kính từ nhỏ đến lớn và độ cứng vững của hệ thống trục.
• Kích thước bề mặt làm việc của bàn máy: Quy định chiều rộng và chiều dài của bàn máy để xác định kích thước tối đa của chi tiết gia công có thể gá đặt an toàn.
• Khả năng chịu tải của bàn máy: Trọng lượng tối đa của phôi gia công mà bàn máy có thể nâng đỡ và di chuyển chính xác trong quá trình cắt gọt.
• Công suất động cơ truyền động chính: Quyết định lực cắt và tốc độ bóc tách kim loại của máy trong cả hai quá trình gia công thô và gia công tinh.

Kích thước cơ bản và hành trình chuyển động

Để đảm bảo không gian gia công và tính linh hoạt của máy doa nằm, tiêu chuẩn quy định cụ thể các kích thước hành trình tối đa của các bộ phận chuyển động:

• Hành trình dọc và ngang của bàn máy: Xác định phạm vi dịch chuyển tối đa của chi tiết gia công so với trục dao theo các phương hướng khác nhau.
• Hành trình đứng của đầu dao: Xác định khoảng cách dịch chuyển của trục chính theo chiều đứng để gia công các bề mặt ở các độ cao khác nhau trên cùng một lần gá.
• Hành trình tịnh tiến của trục doa: Chiều sâu tối đa mà trục doa có thể tiến vào sâu trong lòng chi tiết để thực hiện nguyên công doa lỗ sâu.

Ý nghĩa và ứng dụng thực tiễn của tiêu chuẩn

Việc áp dụng TCVN 2001:1977 mang lại nhiều lợi ích thiết thực cho các đơn vị sản xuất và chế tạo máy:

• Chuẩn hóa quy trình thiết kế và chế tạo máy doa nằm trong nước, đảm bảo chất lượng thiết bị đồng bộ và dễ dàng tích hợp vào các dây chuyền sản xuất cơ khí.
• Tạo điều kiện thuận lợi cho việc lựa chọn, mua sắm và lắp đặt thiết bị phù hợp với nhu cầu sản xuất thực tế của các nhà máy cơ khí chế tạo.
• Hỗ trợ đắc lực cho công tác bảo dưỡng, sửa chữa và thay thế phụ tùng đồng bộ nhờ vào việc chuẩn hóa các kích thước lắp ráp cơ bản của máy.
