TIÊU CHUẨN NHÀ NƯỚC

TCVN 1996 - 77

MÁY PHAY CÔNGXÔN - ĐỘ CHÍNH XÁC VÀ CỨNG VỮNG

Knee type millers - Standards of accur-acy and rigidity

Tiêu chuẩn này áp dụng cho máy phay côngxôn các kiểu nằm, đứng và vạn năng cấp chính xác E, D; vạn năng rộng cấp chính xác D và bổ sung cho tiêu chuẩn về điều kiện chung để kiểm độ chính xác TCVN 1742 – 75 và tiêu chuẩn về điều kiện chung để kiểm độ cứng vững TCVN 1743 – 75.

1. KIỂM ĐỘ CHÍNH XÁC CỦA MÁY

1.1. Độ phẳng mặt làm việc của bàn máy.

Bảng 1

Không cho phép lỗi.

Cách kiểm

Trên mặt làm việc của bàn máy 1 (có kích thước L x B), đặt thước kiểm thẳng 3 lên hai gối tựa hai điều chỉnh được theo các hướng dọc, ngang và chéo góc. Đặt giá đồng hồ so 4 lên mặt làm việc của bàn máy và điều chỉnh, sao cho mũi đo tiếp xúc thẳng góc với mặt trên của thước kiểm thẳng. Chỉnh hai gối tựa, sao cho số chỉ của đồng hồ so tại hai đầu của thước kiểm thẳng như nhau.

Dời chỗ đồng hồ so dọc theo thước kiểm thẳng để xác định độ phẳng của bàn máy. Cứ dời chỗ một khoảng a ≈ 0,1, L ≥ 100 mm hoặc b ≥ 100 mm thì đo một lần.

Sai lệch được xác định bằng hiệu đại số lớn nhất của các số chỉ của đồng hồ so.

1.2. Độ thẳng góc giữa dời chỗ dọc và dời chỗ ngang của bàn máy trong mặt phẳng nằm (đối với máy có bàn không xoay).

Bảng 2

Cách kiểm

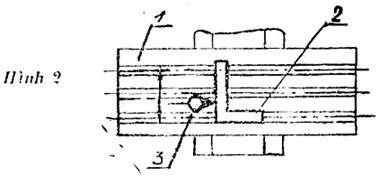

Đặt ke kiểm vuông 2 lên mặt làm việc của bàn máy 1, sao cho mặt tựa của ke song song với hướng dời chỗ dọc của bàn máy.

Kẹp đồng hồ so 3 lên phần tĩnh của máy, sao cho mũi đo tiếp xúc thẳng góc với mặt đo ở cạnh thứ hai của ke.

Dời chỗ bàn máy theo hướng ngang trên toàn chiều dài khoảng chạy, nhưng không lớn hơn 300 mm. Kẹp chặt phần côngxôn trước khi đo.

Sai lệch được xác định bằng hiệu đại số lớn nhấ
