TIÊU CHUẨN VIỆT NAM

TCVN 1721 – 85

ĐỘNG CƠ ĐỐT TRONG - VÒNG GẮNG - PHƯƠNG PHÁP THỬ

Internal combustion engines - Piston rings - Test methods

Tiêu chuẩn này thay thế cho TCVN 1721 – 85

1. Tiêu chuẩn này quy định phương pháp thử vòng găng của động cơ đốt trong có đường kính danh nghĩa không lớn hơn 300 mm để xác định những thông số sau đây:

Độ vênh;

Độ tiếp xúc mặt ngoài của vòng găng với ca líp kiểm;

Độ đàn hồi của vòng găng, áp lực riêng và mô men đàn hồi

Biến dạng dư;

Độ bền uốn;

Độ cứng.

2. Những phương pháp đề ra trong tiêu chuẩn này dùng để kiểm tra những vòng găng thành phẩm phù hợp với các yêu cầu tiêu chuẩn Nhà nước về vòng găng.

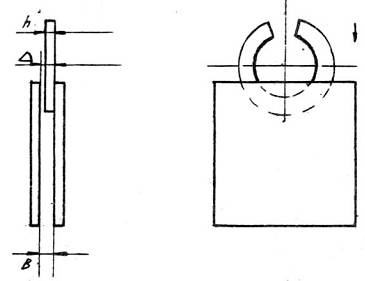

3. Độ vênh mặt mút của vòng găng được kiểm tra bằng hai tấm phẳng đặt thẳng đứng, cách nhau một đoạn bằng chiều cao lớn nhất của vòng găng cộng với độ vênh cho phép.

Chiều cao, chiều rộng của tấm phẳng phải lớn hơn đường kính vòng găng. Dưới tác dụng của khối lượng bản thân, vòng găng phải lọt qua giữa hai tấm phẳng ấy. (hình 1).

4. Độ tiếp xúc mặt ngoài của vòng găng với ca líp kiểm được xác định bằng phương pháp khe hở ánh sáng trong đồ gá chuyên dùng. Vòng găng có độ tiếp xúc tốt khi giữa vòng găng và ca líp kiểm có khe sáng nhỏ.

Đồ gá phải đảm bảo để nhìn thấy được mép tiếp xúc của vòng găng và ca líp kiểm dưới ánh sáng của bóng điện mờ có công suất 25 W, đặt cách vòng găng 100 mm. Dây tóc của bóng đèn, khe hở ánh sáng và mắt người quan sát phải tạo ra một mặt phẳng vuông góc với mặt mút của vòng găng (hình 2)

Khi kiểm tra, nếu cần phải đo chiều cao và chiều dài của cung ánh sáng thì tiến hành đo bằng kính hiển vi dụng cụ hoặc dụng cụ đo khác, nhưng trước khi đo phải điều chỉnh những dụng cụ đo này theo kính hiển vi dụng cụ.

5. Độ đàn hồi của vòng găng được xác định theo hình 3.

Độ đàn hồi của vòng găng được đặc trưng bằng giá trị của lực Q1 hoặc Q2 phối hợp với khe hở miệng vòng theo các yêu cầu kỹ thuật quy định.

1 - Bóng điện;   2 – Màn tối;       3 – Khe sáng chuẩn

4 – Vòng găng kiểm tra;               5 – Calíp;       6 – Kính lọc.

Hình 2

Hình 3

Khi xác định độ đàn hồi của vòng găng theo sơ đồ hình 3a, lực Q1 đặt trực tiếp lên vòng găng. Khi xác định theo hình 3b vòng găng được bao quanh bằng một băng thép mỏng có chiều dày không lớn hơn 0,15 mm và ở hai đầu có gắn hai bản cứng để qua đó đặt lực Q2. Lực Q2 phải có phương vuông góc với đường kính đi qua giữa khe hở miệng vòng găng. Khi xác định độ đàn hồi của vòng găng không tính đến độ đàn hồi của băng thép.

Đối với vòng găng thiết kế lại, độ đàn hồi phải xác định theo hình 3b.

6. Áp lực riêng trung bình của vòng găng lên mặt xi lanh (P) được tính theo công thức:

Khi thử theo hình 3a:

P =                                      (MPa)

Khi thử theo hình 3b:

P =                   (MPa)

Trong đó:

h₁ – phần chiều cao của vòng găng tiếp xúc với xi lanh, tính bằng mm.

D – đường kính ngoài của vòng găng ở trạng thái làm việc hay đường
