TIÊU CHUẨN QUỐC GIA

TCVN 1573 : 1985

NẮP Ổ LĂN - NẮP CAO CÓ RÃNH MỠ, ĐƯỜNG KÍNH TỪ 110 MM ĐẾN 400 MM - KÍCH THƯỚC CƠ BẢN

Caps for rolling bearing blocks - High end caps with grooves for fat diameters from 110 mm till 400 mm - Basic dimensions

Lời nói đầu

TCVN 1573 : 1985 thay thế cho TCVN 1573 : 1974.

TCVN 1573 : 1985 do Viện Nghiên cứu máy - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Uỷ ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) xét duyệt và ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

NẮP Ổ LĂN – NẮP CAO CÓ RÃNH MỠ ĐƯỜNG KÍNH TỪ 110 MM ĐẾN 400 MM – KÍCH THƯỚC CƠ BẢN

Caps for rolling bearing blocks - High end caps with grooves for fat diameters from 110 mm till 400 mm - Basic dimensions

1 Tiêu chuẩn này áp dụng cho nắp ổ lăn kiểu thủng, cao và có rãnh mỡ. Nắp được dùng cho các gối đỡ trục cố định vòng trong ổ lăn bằng đai ốc Để làm kín trục phải dùng mỡ đặc lấp đầy các rãnh của nắp thủng.

2 Kích thước cơ bản phải theo chỉ dẫn trên Hình 1 và trong Bảng 1

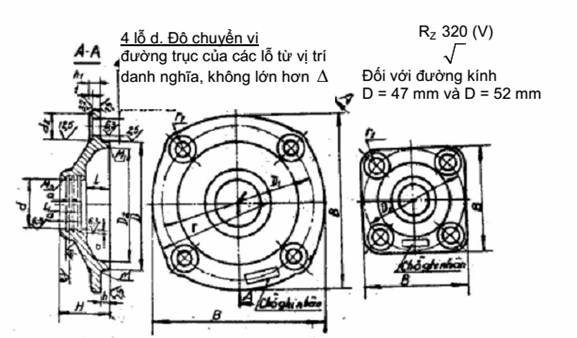

Hình 1

Bảng 1

Kích thước tính bằng milimét
