TIÊU CHUẨN QUỐC GIA
TCVN 1567 : 1985
NẮP Ổ LĂN - NẮP CAO CÓ VÒNG BÍT, ĐƯỜNG KÍNH TỪ 47 MM ĐẾN 100 MM - KÍCH THƯỚC CƠ BẢN
Caps for rolling bearing blocks - High end caps with cup seal for diameters from 110 mm till 400 mm - Basic dimensions
Lời nói đầu
TCVN 1567:1985 thay thế cho TCVN 1567:1974.
TCVN 1567:1985 do Viện Nghiên cứu máy - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) xét duyệt và ban hành.
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
NẮP Ổ LĂN - NẮP CAO CÓ VÒNG BÍT, ĐƯỜNG KÍNH TỪ 47 MM ĐẾN 100 MM - KÍCH THƯỚC CƠ BẢN
Caps for rolling bearing blocks - High end caps with cup seal for diameters from 110 mm till 400 mm - Basic dimensions
1. Tiêu chuẩn này áp dụng cho nắp ổ lăn kiểu thủng, cao và có vòng bít.
Nắp được dùng cho các gối đỡ trục cố định vòng trong ổ lăn bằng đai ốc
Để làm kín trục phải dùng vòng bít bằng cao su có cốt lò xo.

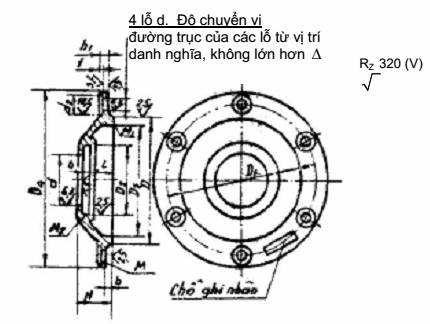

2. Kích thước cơ bản phải theo chỉ dẫn trên Hình 1 và trong Bảng 1
Bảng 1
Kích thước tính bằng milimét
Ký hiệu của nắp | D (sai lệch giới hạn theo h8) | Đường kính trục hay ống lót ddn | d (sai lệch giới hạn theo H12) | D1 | D2 (sai lệch giới hạn theo H8) | D3 | D4 | d1 |
