Reinforced concrete structures - Electromagnetic method for determining thickness of concrete-cover and location and diameter of steel bar in the concrete
Lời nói đầu
TCVN 9356:2012 được chuyển đổi từ TCXD 240:2000 thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm b khoản 2 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 01/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
TCVN 9356:2012 do Viện Khoa học Công nghệ Xây dựng - Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.
KẾT CẤU BÊ TÔNG CỐT THÉP - PHƯƠNG PHÁP ĐIỆN TỪ XÁC ĐỊNH CHIỀU DÀY LỚP BÊ TÔNG BẢO VỆ, VỊ TRÍ VÀ ĐƯỜNG KÍNH CỐT THÉP TRONG BÊ TÔNG
Reinforced concrete structures - Electromagnetic method for determining thickness of concrete-cover and location and diameter of steel bar in the concrete
Tiêu chuẩn này quy định phương pháp xác định chiều dày lớp bê tông bảo vệ, vị trí và đường kính của cốt thép đặt trong bê tông.
2.1 Chiều dày thực của lớp bê tông bảo vệ (Net thickness of the protective concrete coating)
Khoảng cách nhỏ nhất, C1, giữa bề mặt của bê tông và bề mặt của cốt thép (xem Hình 1)
2.2 Chiều dày chỉ thị của lớp bê tông (Display thickness of the concrete coating)
Khoảng cách Cm, giữa bề mặt của bê tông và một bề mặt danh nghĩa của thanh cốt thép được khảo sát (xem Hình 1).

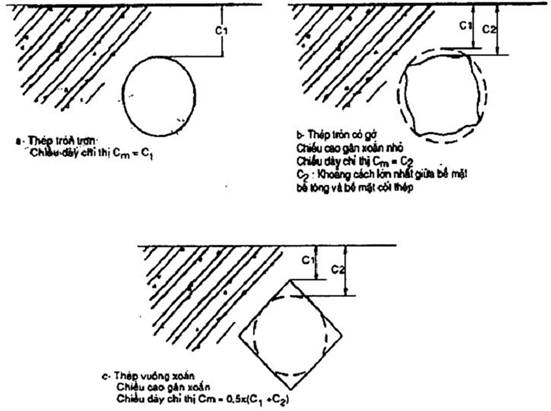

Hình 1 - Các ví dụ điển hình về lớp bê tông bảo vệ cốt thép
Có hai dạng máy đo dùng nguồn pin (ắc quy) hoặc nguồn điện xoay chiều thông dụng:
- Máy đo với chỉ thị dạng kim chỉ (xem Phụ lục A)
- Máy đo với chỉ thị số (xem Phụ lục A).
Máy đo có những bộ phận chính như: đầu dò, bộ hiển thị và cáp nối giữa hai bộ phận này. Khi đầu dò được di chuyển nhẹ nhàng và luôn giữ tiếp xúc trên bề mặt bê tông, bộ hiển thị sẽ chỉ ra sự có mặt của cốt thép bằng các tín hiệu số hoặc kim chỉ thị.
Để đọc được trực tiếp chiều dày chỉ thị của lớp bảo vệ cốt thép, các thang đo phải được hiệu chuẩn theo yêu cầu của Điều 4. Độ chính xác của phép đo chiều dày lớp bê tông bảo vệ trên dải đo của máy khi hiệu chuẩn đạt ± 5% hoặc ± 2 mm.
Cần thường xuyên kiểm tra máy đo trong phòng thí nghiệm nhằm đảm bảo độ chính xác của các số đọc trên thang đo đã được hiệu chuẩn. Số lần kiểm tra phụ thuộc vào chỉ dẫn của nhà sản xuất và điều kiện sử dụng máy đo, nhưng ít nhất cũng phải thực hiện sáu tháng một lần. Ngày tháng hiệu chuẩn được lập thành hồ sơ và giữ kèm với máy.
Việc hiệu chuẩn này cần thể hiện là tất cả các số đọc thu được qua các phép đo của máy đều nằm trong giới hạn về độ chính xác đã nêu ra trong Điều 3. Các thiết bị không đạt yêu cầu đó phải giữ lại cho nhà sản xuất để hiệu chỉnh.
Hầu hết các thiết bị đo đang sử dụng đều là loại dùng nguồn ắc quy, song cũng có loại thiết bị dùng được cả bằng điện xoay chiều, lúc đó việc hiệu chuẩn cần được thực hiện cho từng loại nguồn cấp năng lượng. Nếu có nhiều loại đầu dò khác nhau được sử dụng cùng với một máy đo, thì cần tiến hành hiệu chuẩn cho tất cả các loại đầu dò đó.
Có thể tiến hành việc hiệu chuẩn máy trong phòng thí nghiệm theo 3 cách dưới đây:
