TIÊU CHUẨN QUỐC GIA

TCVN 7952-2:2008

HỆ CHẤT KẾT DÍNH GỐC NHỰA EPOXY CHO BÊ TÔNG – PHƯƠNG PHÁP THỬ - PHẦN 2: XÁC ĐỊNH ĐỘ CHẢY SỆ

Epoxy – Resin – Base bonding systems for concrete – Test methods - Part 2: Determination of consistency

Lời nói đầu

TCVN 7952-2:2008 được xây dựng trên cơ sở ASTM C 881.

TCVN 7952-2:2008 do Viện Vật liệu xây dựng – Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

HỆ CHẤT KẾT DÍNH GỐC NHỰA EPOXY CHO BÊ TÔNG – PHƯƠNG PHÁP THỬ - PHẦN 2: XÁC ĐỊNH ĐỘ CHẢY SỆ

Epoxy – Resin – Base bonding systems for concrete – Test methods - Part 2: Determination of consistency

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định độ chảy sệ của hệ chất kết dính gốc nhựa epoxy hai thành phần cấp 3.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết khi áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả phiên bản sửa đổi (nếu có).

TCVN 7952-1:2008 Hệ chất kết dính gốc nhựa epoxy cho bê tông – Phương pháp thử - Phần 1: Xác định độ nhớt.

3. Nguyên tắc

Độ chảy sệ được đo trên mẫu hệ chất kết dính gốc nhựa epoxy hai thành phần sau khi đã trộn hỗn hợp các thành phần theo tỉ lệ quy định của nhà sản xuất. Độ chảy sệ là khoảng cách từ đường thẳng đã đánh dấu (vị trí ban đầu của mẫu thử) đến mép dưới của thanh mẫu thử sau khi đã đóng rắn.

4. Lấy mẫu

Theo điều 4 của TCVN 7952-1:2008.

5. Thiết bị và dụng cụ

- Dụng cụ tạo thanh mẫu thử hình bán trụ đường kính (d) 6,4 mm được làm bằng tấm kim loại dày 0,8 mm như Hình 1;

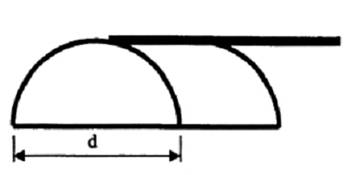

Hình 1 – Dụng cụ tạo thanh mẫu thử

- Cốc giấy có dung tích 0,1 lít không phủ sáp;

- Bay hoặc đũa gỗ;

- Tấm thủy tinh kích thước (200 x 100 x 3) mm;

- Thước cặp, dung sai 0,1 mm;

- Cân, dung sai 0,1 g.

6. Chuẩn bị mẫu

- Cân khối lượng các thành phần theo tỉ lệ quy định của nhà sản xuất với độ chính xác 1 % để có được khoảng 30 ml hỗn hợp mẫu thử, ổn định ở nhiệt độ nêu trong Bảng 1 tối thiểu 4 h.

Bảng 1 – Nhiệt độ đo độ chảy sệ của mẫu thử theo hạng
