TIÊU CHUẨN QUỐC GIA

TCVN 7827 : 2007

QUẠT ĐIỆN - PHƯƠNG PHÁP XÁC ĐỊNH HIỆU SUẤT NĂNG LƯỢNG

Electric fans - Methods for determination of energy efficiency

Lời nói đầu

TCVN 7827 : 2007 do Tiểu ban kỹ thuật tiêu chuẩn TCVN/TC/E1/SC 1 Hiệu suất năng lượng cho thiết bị điện gia dụng biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

QUẠT ĐIỆN - PHƯƠNG PHÁP XÁC ĐỊNH HIỆU SUẤT NĂNG LƯỢNG

Electric fans - Methods for determination of energy efficiency

1 Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho quạt bàn, quạt đứng, quạt treo tường và quạt trần (sau đây gọi tắt là quạt điện) được sử dụng để điều hòa không khí trong gia đình và các mục đích sử dụng tương tự.

Tiêu chuẩn này quy định phương pháp xác định hiệu suất năng lượng của quạt điện.

2 Tài liệu viện dẫn

Các tài liệu viện dẫn dưới đây rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu không ghi năm công bố thì áp dụng bản mới nhất, bao gồm cả các sửa đổi.

TCVN 7826 : 2007, Quạt điện - Hiệu suất năng lượng.

3 Phương pháp xác định hiệu suất năng lượng

3.1 Quạt bàn, quạt đứng và quạt treo tường (quạt)

3.1.1 Dụng cụ đo

- Cấp chính xác của ampemét, vônmét, oátmét không thấp hơn 0,5.

- Phong tốc kế kiểu cánh quạt có đường kính từ 70 mm đến 100 mm, thang đo thích hợp với tốc độ cần đo.

- Đồng hồ đo thời gian có độ chính xác 0,5%.

3.1.2 Điều kiện đo

- Buồng đo có kích thước 4,5 m x 4,5 m x 3 m như Hình 1 và đảm bảo khi đo không có luồng gió ngoài thổi vào.

- Bên phía quạt thổi gió ra, ngoài phong tốc kế và giá đo không được có bất cứ vật nào khác. Tất cả các dụng cụ đo và giá đo (nếu có) đều phải đặt phía sau quạt và cách mặt phẳng cánh quạt 0,90 m, nếu dùng thiết bị sưởi nóng hay làm lạnh của buồng đo thì các thiết bị đó phải đặt ngoài phạm vi buồng đo.

- Trong quá trình đo, nhân viên thao tác có thể ở trong phạm vi phía sau quạt. Chỉ khi nào đọc kết quả và thao tác mới được vào phía bên gió thổi ra.

- Quạt phải được đặt cách mặt đất 1,20 m tính từ tâm cánh quạt và cách hai bên tường phía bên phải và trái ít nhất là 1,80 m. Mặt phẳng cánh quạt cách tường phía sau ít nhất là 1,20 m, cách tường phía trước ít nhất là 1,80 m.

- Giá phong tốc kế phải được đặt sao cho mặt phẳng phong tốc kế luôn luôn song song với mặt phẳng của cánh quạt và cách mặt phẳng cánh quạt một khoảng như quy định trong Bảng B.2 và cách mặt đất một khoảng đúng bằng khoảng cách từ tâm cánh quạt đến mặt đất.

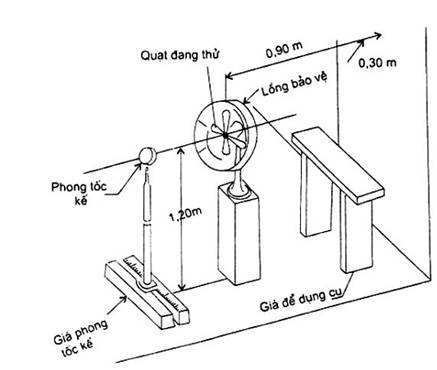

Hình 1

3.1.3 Trình tự đo

Cho quạt làm việc trước 30 min với điện áp danh định, tần số danh định rồi đo công suất tiêu thụ của quạt ở trạng thái có chuyển hướng, ở nấc tốc độ lớn nhất. Trong quá trình đo sai lệch điện áp không vượt quá ± 1%, sai lệch tần số ± 0,5 Hz.

Phép đo lưu lượng gió được tiến hành ở nấc tốc độ lớn nhất, điện áp và tần số danh định, cơ cấu chuyển hướng không làm việc. Bắt đầu đo tại vị trí cách trục của quạt 20 mm sau đó dịch xa dần, mỗi lần 40 mm cho đến khi tốc độ gió chỉ còn 24 m/min thì ngừng đo.

3.1.4 Xác định lưu lượng gió

Tốc độ trung bình của hai điểm phía bên phải và bên trái trên cùng một bán kính hình vành khăn là tốc độ gió trung bình của vành khăn đó, tính bằng m/min.

Tích của tốc độ gió trung bình với diện t
