Giới thiệu về Tiêu chuẩn quốc gia TCVN 4631:1988

Tiêu chuẩn quốc gia TCVN 4631:1988 (được xây dựng dựa trên tiêu chuẩn ST SEV 1159 : 1968) là văn bản kỹ thuật quy định các thông số kích thước, dung sai và yêu cầu kỹ thuật đối với ren ống côn. Đây là tiêu chuẩn đóng vai trò quan trọng trong ngành cơ khí chế tạo, xây dựng và lắp đặt hệ thống đường ống, giúp đảm bảo tính đồng bộ, độ kín khít cao và khả năng lắp lẫn hoàn hảo giữa các chi tiết nối ren.

Thông tin chung về văn bản

• Tên tiêu chuẩn: Tiêu chuẩn quốc gia TCVN 4631:1988 về Ren ống côn.
• Tiêu chuẩn tham chiếu quốc tế: ST SEV 1159 : 1968.
• Phạm vi áp dụng: Áp dụng đối với các loại ren ống hình côn dùng trong các mối nối yêu cầu độ kín khít cao dưới tác động của áp suất và nhiệt độ.

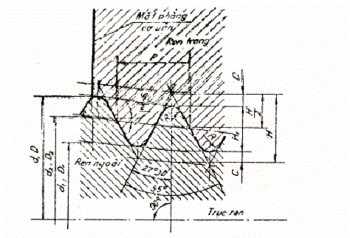

Các quy định kỹ thuật cốt lõi về thông số phần cắt của ren

Tiêu chuẩn TCVN 4631:1988 đưa ra các quy định chi tiết về kích thước và sai lệch giới hạn đối với phần cắt của đỉnh ren và đáy ren nhằm kiểm soát chất lượng chế tạo:

• Phần cắt của đỉnh ren: Quy định kích thước tiêu chuẩn là 0,05 mm. Trong đó, sai lệch giới hạn trên (ES) được xác định là 0,05 mm và sai lệch giới hạn dưới (EI) bằng 0. Việc kiểm soát thông số này giúp đỉnh ren không bị quá nhọn, tránh hiện tượng mẻ ren hoặc gây khó khăn trong quá trình lắp ghép.
• Phần cắt của đáy ren: Quy định kích thước tiêu chuẩn là 0,025 mm. Sai lệch giới hạn trên (ES) được xác định là 0,025 mm và sai lệch giới hạn dưới (EI) là -0,025 mm. Quy định này giúp đảm bảo đáy ren có độ bo tròn hoặc vát phù hợp, giảm thiểu sự tập trung ứng suất tại chân ren và tăng cường độ bền mỏi cho mối nối.
• Các thông số phần cắt liên quan khác: Tiêu chuẩn cũng định hướng các yêu cầu kỹ thuật đối với các phần cắt khác của ren ống côn nhằm tối ưu hóa bề mặt tiếp xúc và đảm bảo độ kín khít tuyệt đối cho hệ thống ống dẫn.

Ý nghĩa và vai trò của tiêu chuẩn trong thực tiễn

Việc áp dụng nghiêm ngặt các thông số kỹ thuật theo TCVN 4631:1988 giúp các đơn vị sản xuất, thiết kế và kiểm định chất lượng có một hệ thống quy chuẩn đồng nhất. Điều này không chỉ nâng cao chất lượng sản phẩm trong nước mà còn tạo điều kiện thuận lợi cho việc xuất nhập khẩu và tích hợp các thiết bị cơ khí theo tiêu chuẩn quốc tế.
