ĐỆM HÃM NHỎ CÓ NGẠNH - KẾT CẤU VÀ KÍCH THƯỚC

Decressed tab shakeproof washer - Construction and dimensions



Lời nói đầu

TCVN 4225:1986 do Bộ môn cơ học máy - Trường Đại học Bách Khoa Hà Nội biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



ĐỆM HÃM NHỎ CÓ NGẠNH - KẾT CẤU VÀ KÍCH THƯỚC

Decressed tab shakeproof washer - Construction and dimensions

1. Tiêu chuẩn này áp dụng cho các đệm hãm nhỏ có ngạnh để hãm các đai ốc sáu cạnh nhỏ và bulông đầu sáu cạnh nhỏ, đường kính ren từ 6 mm đến 24 mm.

2. Kết cấu và kích thước đệm hãm phải phù hợp với các chỉ dẫn trên Hình 1 và Bảng 1.

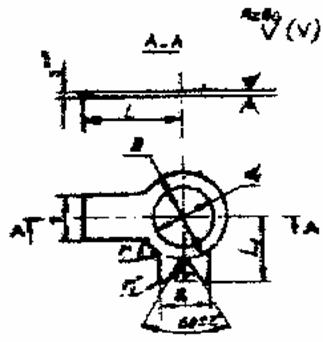

Hình 1

* Kích thước tham khảo

** Sai lệch giới hạn lấy theo sai lệch giới hạn của chiều dày vật liệu tấm.

Bảng 1

Kích thước tính bằng milimét

Đường kính danh nghĩa của ren bu lông hoặc đai ốc, d

d1
(Sai lệch giới hạn theo B12)

D
(Sai lệch giới hạn theo h14)

B

B1

L

L1

S

r

r
