TCVN 4106:1985

THƯỚC VẶN ĐO NGOÀI - THƯỚC VẶN ĐO BÁNH RĂNG - KÍCH THƯỚC CƠ BẢN

Outside micrometers - Disc type outside micrometers - Basic dimensions

Lời nói đầu

TCVN 4106:1985 do Viện máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

THƯỚC VẶN ĐO NGOÀI - THƯỚC VẶN ĐO BÁNH RĂNG - KÍCH THƯỚC CƠ BẢN

Outside micrometers - Disc type outside micromet ers - Basic dimensions

Tiêu chuẩn này áp dụng cho thước vặn có giá trị phân độ 0,01 mm dùng để do bánh răng và quy định các kích thước cơ bản của chúng.

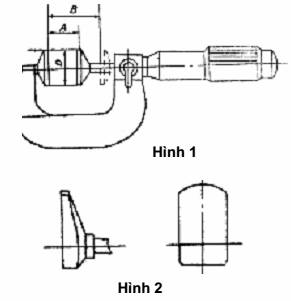

Kích thước cơ bản của thước vặn phải theo chỉ dẫn trên Hình 1 và trong Bảng 1.

Cho phép chế tạo thước vặn có mặt đo không đầy đủ. Đầu đo theo Hình 2

Bảng 1

Kích thước tính bằng milimét
