Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 3777:1983

Tiêu chuẩn quốc gia TCVN 3777:1983 quy định chi tiết về profin và kích thước cơ bản của ren tựa (hay còn gọi là ren răng cưa). Đây là văn bản kỹ thuật quan trọng trong ngành cơ khí chế tạo, giúp đồng bộ hóa thiết kế, chế tạo và kiểm tra các chi tiết máy có sử dụng mối ghép ren tựa tại Việt Nam.

Phạm vi áp dụng và đặc điểm của ren tựa

• Phạm vi áp dụng: Tiêu chuẩn này áp dụng cho các loại ren tựa được sử dụng trong các cơ cấu truyền lực một chiều có tải trọng lớn, ví dụ như kích nâng, máy ép lực, cơ cấu trục vít truyền động lực đơn hướng.
• Đặc tính chịu lực: Do có profin không đối xứng, ren tựa có khả năng chịu lực dọc trục rất lớn theo một hướng xác định, đồng thời giảm thiểu lực hướng tâm tác động lên đai ốc.

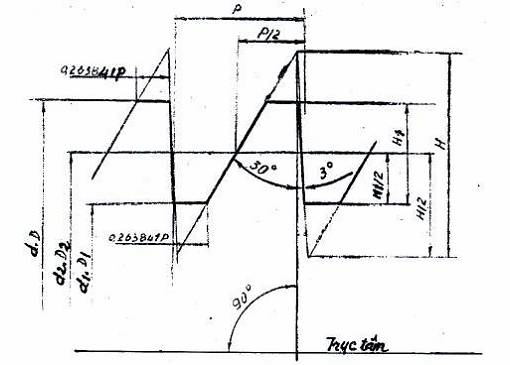

Quy định về Profin của ren tựa

Profin của ren tựa được xác định bởi các yếu tố hình học đặc trưng nhằm đảm bảo khả năng truyền lực tối ưu và độ bền cơ học cao:

• Góc profin ren: Quy định góc của cạnh chịu lực (thường là góc nhỏ, khoảng 3 độ đến 5 độ so với đường vuông góc với trục ren) và góc của cạnh không chịu lực (thường là 30 độ hoặc 45 độ) để tạo độ vững chãi cho chân ren.
• Đỉnh ren và chân ren: Tiêu chuẩn quy định cụ thể về dạng đỉnh ren phẳng hoặc bo tròn, cũng như bán kính góc lượn tại chân ren nhằm hạn chế hiện tượng tập trung ứng suất, tránh nứt gãy khi chịu tải trọng động hoặc tải trọng cực hạn.
• Khe hở hướng kính: Xác định khoảng hở cần thiết giữa đỉnh ren của chi tiết này với chân ren của chi tiết kia khi lắp ghép để đảm bảo vận hành trơn tru và chứa chất bôi trơn.

Kích thước cơ bản của ren tựa theo tiêu chuẩn

TCVN 3777:1983 thiết lập hệ thống kích thước danh nghĩa và các thông số hình học cơ bản bao gồm:

• Đường kính danh nghĩa (d, D): Kích thước định danh của ren ngoài (vít) và ren trong (đai ốc), được lựa chọn theo dãy số tiêu chuẩn để thuận tiện cho việc chế tạo dụng cụ cắt gọt và dưỡng đo.
• Bước ren (P): Khoảng cách giữa hai đỉnh ren kề nhau đo dọc theo trục ren. Tiêu chuẩn quy định các cấp bước ren tương ứng với từng dải đường kính danh nghĩa.
• Đường kính trung bình (d2, D2): Kích thước quyết định đến đặc tính lắp ghép và độ rơ của mối ghép ren.
• Đường kính trong (d1, D1): Kích thước đo tại chân ren của ren ngoài hoặc đỉnh ren của ren trong.
• Chiều cao profin công tác (H1): Phần chiều cao tiếp xúc thực tế giữa hai bề mặt ren của ren ngoài và ren trong khi ăn khớp với nhau.

Ý nghĩa thực tiễn của tiêu chuẩn

Việc áp dụng TCVN 3777:1983 giúp các đơn vị thiết kế và nhà xưởng cơ khí thống nhất được các thông số kỹ thuật, từ đó nâng cao chất lượng sản phẩm, đảm bảo tính lắp lẫn của các chi tiết máy và tạo điều kiện thuận lợi cho việc nội địa hóa, tiêu chuẩn hóa phụ tùng thay thế trong ngành chế tạo máy.
