Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 3690:1981

Tiêu chuẩn quốc gia TCVN 3690:1981 quy định phương pháp tính toán hình học cho truyền động bánh răng côn răng cong. Đây là văn bản kỹ thuật chuyên ngành đóng vai trò nền tảng trong việc thiết kế, chế tạo và nghiệm thu các bộ truyền bánh răng côn có răng đường cong trong ngành cơ khí chế tạo máy tại Việt Nam.

Nội dung trọng tâm từ Điều 1 đến Điều 4 (Phần mở đầu và các điều khoản đầu)

Nội dung của các điều khoản đầu tiên trong tiêu chuẩn tập trung vào việc xác lập phạm vi áp dụng, các quy chuẩn chung, hệ thống ký hiệu và nguyên tắc tính toán cơ bản:

• Phạm vi áp dụng (Điều 1): Tiêu chuẩn này được áp dụng đối với các truyền động bánh răng côn răng cong ăn khớp ngoài, có các trục giao nhau dưới một góc bất kỳ (phổ biến nhất là góc vuông 90 độ). Tiêu chuẩn thiết lập các công thức tính toán kích thước hình học đồng bộ cho cả bánh răng chủ động và bánh răng bị động nhằm đảm bảo tính chính xác trong quá trình chế tạo.
• Quy định chung về thông số hình học (Điều 2): Xác định các thông số cơ bản đầu vào phục vụ cho quá trình tính toán hình học. Các thông số này bao gồm môđun pháp diện, số răng của từng bánh răng, góc ăn khớp pháp diện tiêu chuẩn và hệ số dịch chỉnh (nếu có). Các thông số đầu vào phải tuân thủ nghiêm ngặt theo hệ thống tiêu chuẩn quốc gia hiện hành về biên dạng răng.
• Hệ thống ký hiệu và đơn vị đo (Điều 3): Quy chuẩn hóa toàn bộ hệ thống ký hiệu toán học, ký hiệu hình học và các chỉ số dưới dùng trong các công thức tính toán (ví dụ: đường kính vòng chia, chiều cao răng, góc côn chia, chiều rộng vành răng). Đơn vị đo lường được áp dụng thống nhất theo hệ đơn vị đo lường quốc tế (SI).

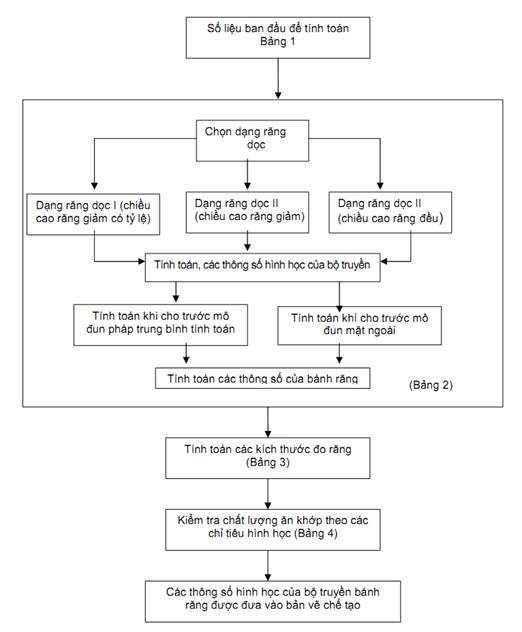

• Nguyên tắc tính toán hình học cơ bản (Điều 4): Hướng dẫn phương pháp xác định các kích thước hình học cơ bản của cặp bánh răng côn răng cong dựa trên các thông số thiết kế ban đầu. Nội dung này bao gồm việc tính toán chiều dài đường sinh côn chia, góc côn chia của từng bánh răng, chiều cao răng và các kích thước giới hạn nhằm bảo đảm điều kiện ăn khớp liên tục, tránh hiện tượng nhọn đầu răng hoặc can thiệp biên dạng khi vận hành.

Ý nghĩa và vai trò của các quy định đầu tiên

Việc tuân thủ các quy định từ Điều 1 đến Điều 4 của TCVN 3690:1981 giúp các kỹ sư thiết kế định hình chính xác các thông số hình học cốt lõi ngay từ giai đoạn ban đầu. Đây là cơ sở kỹ thuật bắt buộc để thực hiện các bước tính toán động học, tính toán độ bền tiếp xúc, độ bền uốn tiếp theo, đồng thời phục vụ trực tiếp cho việc lập quy trình công nghệ gia công răng trên các máy chuyên dùng.
