Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 3586:1981

Tiêu chuẩn quốc gia TCVN 3586:1981 do Ủy ban Khoa học và Kỹ thuật Nhà nước ban hành, quy định các kích thước cơ bản của máy khoan cần. Đây là văn bản kỹ thuật chuyên ngành quan trọng nhằm thống nhất các thông số kích thước, đảm bảo tính đồng bộ, khả năng lắp lẫn và tiêu chuẩn hóa trong thiết kế, chế tạo cũng như lựa chọn sử dụng máy khoan cần tại Việt Nam.

Phạm vi áp dụng và quy định chung (Điều 1)

• Tiêu chuẩn này áp dụng thiết kế và chế tạo các loại máy khoan cần thông dụng dùng trong ngành chế tạo máy và sửa chữa cơ khí.
• Xác định các thông số kích thước cơ bản làm cơ sở pháp lý và kỹ thuật cho việc thiết kế mới, cải tiến công nghệ hoặc nghiệm thu chất lượng thiết bị khi xuất xưởng hoặc nhập khẩu.

Các thông số kích thước cơ bản của máy khoan cần (Điều 2)

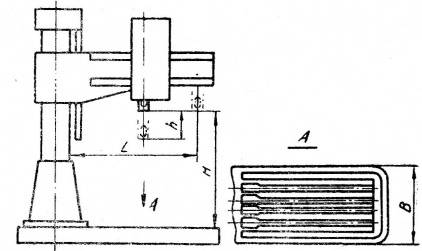

Tiêu chuẩn quy định cụ thể các thông số kích thước hình học và kỹ thuật cốt lõi của máy khoan cần bao gồm:

• Đường kính khoan lớn nhất: Là thông số cơ bản định danh cho máy, xác định khả năng gia công lỗ lớn nhất của máy khoan cần trên vật liệu thép có giới hạn bền kéo tiêu chuẩn.
• Khoảng cách từ đường tâm trục chính đến mặt trụ của cột: Quy định giới hạn khoảng cách nhỏ nhất và lớn nhất, quyết định tầm với và không gian làm việc tối đa của cần khoan.
• Khoảng cách từ đầu trục chính đến bề mặt làm việc của đế tấm: Xác định không gian chiều cao tối đa của phôi và đồ gá có thể bố trí trên máy.

Kích thước côn trục chính và hành trình làm việc (Điều 3)

• Côn trục chính: Quy định tiêu chuẩn về lỗ côn của trục chính (thường tuân theo hệ côn Morse) để đảm bảo tính lắp lẫn hoàn hảo của các loại mũi khoan, đầu kẹp dao và các dụng cụ phụ trợ khác.
• Hành trình lớn nhất của trục chính: Xác định chiều sâu lỗ khoan lớn nhất có thể thực hiện được trong một chu kỳ tiến dao liên tục.
• Hành trình dịch chuyển của cần trên cột và hành trình của hộp trục chính trên cần: Đảm bảo tính linh hoạt và phạm vi điều chỉnh vị trí gia công của máy đối với các chi tiết có kích thước lớn.

Mối quan hệ giữa các thông số và dung sai kích thước (Điều 4)

• Quy định sự phối hợp đồng bộ, tối ưu giữa đường kính khoan lớn nhất với các kích thước hình học khác của máy nhằm đảm bảo độ cứng vững, chống rung động và an toàn tuyệt đối khi vận hành ở chế độ cắt gọt tối đa.
• Các sai lệch cho phép (dung sai) đối với các kích thước cơ bản phải tuân thủ nghiêm ngặt các tiêu chuẩn về dung sai lắp ghép hiện hành, đảm bảo độ chính xác hình học và độ chính xác làm việc của máy khoan cần sau khi lắp ráp.
