REN CÔN HỆ MÉT KÍCH THƯỚC CƠ BẢN VÀ DUNG SAI
Lời nói đầu
TCVN 2253 : 1977 do Viện Thiết kế máy công nghiệp, Bộ Cơ khí và Luyện kim biên soạn. Cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
REN CÔN HỆ MÉT KÍCH THƯỚC CƠ BẢN VÀ DUNG SAI
Tiêu chuẩn này áp dụng cho ren côn hệ mét có độ côn 1:16 dùng trong mối ghép ren côn, cũng như trong mối ghép giữa ren côn ngoài và ren trụ trong có prôfin danh nghĩa theo TCVN 2246 : 1977 và quy định prôfin, đường kính và bước ren, kích thước cơ bản và các sai lệch giới hạn. Tiêu chuẩn này khuyến khích áp dụng đối với phần 3 (dung sai).

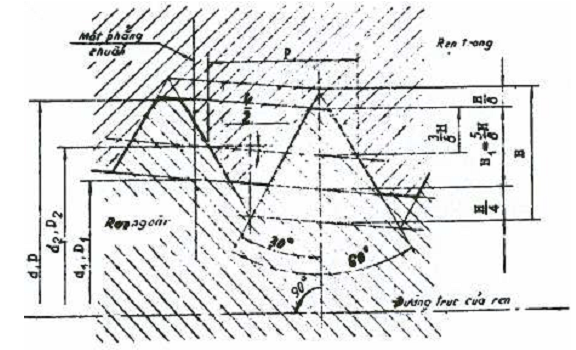

1.1. Prôfin danh nghĩa của ren côn hệ mét ( ngoài và trong ) phải phù hợp với chỉ dẫn trên Hình 1
Prôfin của ren trụ trong được ghép với ren côn ngoài phải có rãnh cắt phẳng
CHÚ THÍCH: Khi không có các yêu cầu đặc biệt về độ kín hoặc khi sử dụng vật làm kín nhằm đạt được độ kín khít của mối ghép ren thì hình dạng rãnh ren côn (ngoài và trong) và ren trụ (trong) không quy định
1.2. Kích thước của các thành phần của prôfin ren côn và ren trụ theo TCVN 2246 : 1977.
2. Đường kính, bước ren và kích thước cơ bản

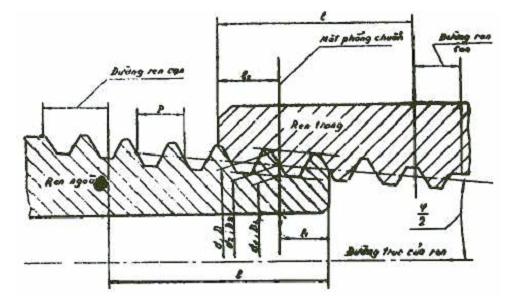

2.1. Đường kính, bước ren và các trị số của kích thước cơ bản của ren côn (ngoài và trong) phải phù hợp với chỉ dẫn trên Hình 2 và trong Bảng 1.
Khi chọn đường kính của ren cần ưu tiên lấy dãy 1 trước dẫy 2.
Cho phép sử dụng chiều dài ren ngắn hơn.
Độ côn: 2tg = 1:16; j = 3o34’58”; = 1o47’24”;
d - đường kính ngoài của ren côn ngoài
D - đường kính ngoài của ren côn trong
d2 - đường kính trung bình của ren côn ngoài
D2 - đường kính trung bình của ren côn trong
d1 - đường kính trong của ren côn ngoài
D1 - đường kính trong của ren côn trong
P - bước ren
H - chiều cao của prôfin gốc
- góc nghiêng
Hình 1
L - chiều dài làm việc của ren;
L1 - chiều dài của ren ngoài từ mặt đầu đến mặt phẳng chuẩn;
L2 - chiều dài của ren trong từ mặt đầu đến mặt phẳng chuẩn;
Hình 2
Bảng 1
Kích thước tính bằng mm
Đường kính danh nghĩa của ren, d |
