TIÊU CHUẨN QUỐC GIA

TCVN 13864:2023

CHẤT DẺO - THANH ĐỊNH HÌNH (PROFILE) POLYVINYL CLORUA (PVC) - XÁC ĐỊNH ĐỘ BỀN VA ĐẬP VỚI TẢI TRỌNG RƠI

Plastics - Poly(vinyl chloride) (PVC) based profiles - Determination of the resistance to impact of profiles by falling mass

Lời nói đầu

TCVN 13864:2023 được xây dựng trên cơ sở tham khảo BS EN 477:2018, Plastics - Poly(vinylchloride) (PVC) based profiles - Determination of the resistance to impact of profiles by falling mass.

TCVN 13864:2023 do Viện Vật liệu xây dựng - Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

CHẤT DẺO - THANH ĐỊNH HÌNH (PROFILE) POLYVINYL CLORUA (PVC) - XÁC ĐỊNH ĐỘ BỀN VA ĐẬP VỚI TẢI TRỌNG RƠI

Plastics - Poly(vinyl chloride) (PVC) based profiles - Determination of the resistance to impact of profiles by falling mass

1  Phạm vi áp dụng

Tiêu chuẩn này áp dụng để xác định độ bền va đập với tải trọng rơi cho thanh định hình polyvinyl clorua không hóa dẻo (u-PVC) ở nhiệt độ -10 °C.

Tiêu chuẩn này cũng áp dụng để xác định độ bền va đập với tải trọng rơi cho thanh định hình trên cơ sở PVC ở nhiệt độ/điều kiện thử nghiệm được quy định.

2  Tài liệu viện dẫn

Không có tài liệu viện dẫn trong tiêu chuẩn này.

3  Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau:

3.1

Vách ngăn bên trong (Inner web)

Phần kết nối với hai thành bao của thanh định hình.

4  Nguyên tắc

Các mẫu thử được cắt theo chiều dài của thanh định hình, các mẫu thử này chịu một lực tác động của tải trọng rơi từ độ cao xác định lên bề mặt ở vị trí giữa hai vách ngăn bên trong của thanh định hình ở nhiệt độ cố định.

Sau khi thử, quan sát bằng mắt để đánh giá mức độ phá hủy trên bề mặt các mẫu thử.

5  Thiết bị, dụng cụ

Thiết bị thử nghiệm va đập tải trọng rơi có các bộ phận cơ bản sau đây (xem Hình 1):

a) Khung chính, được gắn cố định theo phương thẳng đứng.

b) Ống dẫn hướng, được gắn cố định vào khung chính để chứa và cho phép tải trọng rơi tự do theo phương thẳng đứng.

c) Gối đỡ mẫu, gồm hai vấu đỡ có khoảng cách là (200 ± 1) mm, phần trên của hai vấu đỡ được bo tròn (xem Hình 2). Gối đỡ mẫu được làm bằng thép và gắn cố định ở trên nền cứng hoặc trên bàn có khối lượng lớn hơn 50 kg.

d) Cơ cấu thả, được thiết kế sao cho chiều cao rơi của tải trọng rơi, tính từ bề mặt trên cùng của mẫu thử, có thể điều chỉnh được theo quy định của tiêu chuẩn sản phẩm (ví dụ như 1 000 mm, 1 500 mm) với dung sai  mm.

e) Tải trọng rơi, có khối lượng (1 000 ± 5) g, đầu mũi của tải trọng rơi dạng bán cầu với bán kính (25 ± 0,5) mm.

Phần đầu mũi của tải trọng rơi không được có bất kỳ khuyết tật nào.

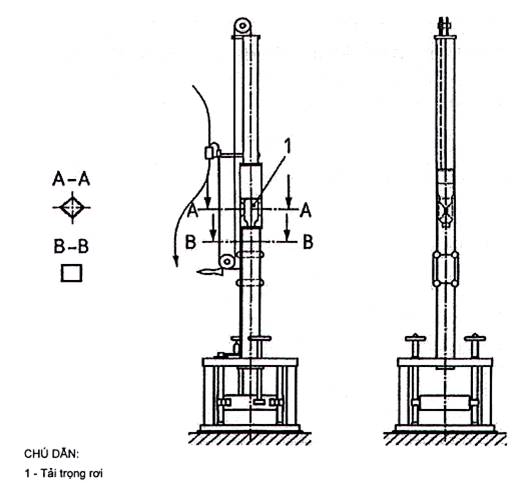

Hình 1 - Ví dụ thiết bị thử nghiệm độ bền va đập tải trọng rơi
