TIÊU CHUẨN QUỐC GIA

TCVN 13691-2:2023

ISO 11001-2:1993

MÁY KÉO BÁNH HƠI DÙNG TRONG NÔNG NGHIỆP - MÓC NỐI CƠ CẤU TREO BA ĐIỂM - PHẦN 2: MÓC NỐI KHUNG CHỮ A

Agricultural wheeled tractors and implements - Three-point hitch couplers - Part 2: A-frame coupler

Lời nói đầu

TCVN 13691-2:2023 hoàn toàn tương đương ISO 11001-2:1993

TCVN 13691-2:2023 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 23, Máy kéo và máy dùng trong nông lâm nghiệp biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ tiêu chuẩn TCVN 13691 (ISO 11001) Máy kéo bánh hơi dùng trong nông nghiệp - Móc nối cơ cấu treo ba điểm, gồm các tiêu chuẩn sau:

- TCVN 13691-1:2023 (ISO 11001-1:2016), Phần 1: Móc nối khung chữ U;

- TCVN 13691-2:2023 (ISO 11001-2:1993), Phần 2: Móc nối khung chữ A;

- TCVN 13691-3:2023 (ISO 11001-3:2009), Phần 3: Móc nối kiểu khớp cầu;

- TCVN 13691-4:2023 (ISO 11001-4:1994), Phần 4: Móc nối kiểu thanh.

MÁY KÉO BÁNH HƠI DÙNG TRONG NÔNG NGHIỆP - MÓC NỐI CƠ CẤU TREO BA ĐIỂM - PHẦN 2: MÓC NỐI KHUNG CHỮ A

Agricultural wheeled tractors and implements - Three-point hitch couplers - Part 2: A-frame coupler

1  Phạm vi áp dụng

Tiêu chuẩn này quy định những kích thước chủ yếu cho bộ phận nối với công cụ trên cơ cấu treo ba điểm với máy kéo bánh hơi dùng trong nông nghiệp được trang bị một cơ cấu treo ba điểm theo ISO 730-1 hoặc ISO 8759-2 và một bộ phận móc nối khung chữ A.

CHÚ THÍCH 1  Nói chung các kích thước liên quan với máy kéo và công cụ để sử dụng với bộ phận móc nối treo thì tương tự như các kích thước đối với cơ cấu treo ba điểm quy định trong ISO 730-1 hoặc ISO 8759-2 và đối với vùng trống quy định trong ISO 2332Hệ thống bộ phận móc nối cơ cấu treo ba điểm tạo ra một phương pháp lắp đặt công cụ treo đặc biệt. Bộ phận móc nối treo là một thành phần bổ sung được đặt giữa cơ cấu treo ba điểm và công cụ, giúp cho nó có thể móc nối và nhả móc nối từ chỗ ngồi của người vận hành. Do kết cấu đặc biệt và chức năng của bộ phận móc nối, có thể cần thay đổi chiều dài của thanh kéo trên và thanh kéo dưới được nêu trong các tiêu chuẩn viện dẫn.

Tiêu chuẩn này áp dụng cho các loại máy kéo bánh hơi nông nghiệp loại 2 như nêu trong ISO 730-1.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

ISO 730-1:1990, Agricultural wheeled tractors - Rear-mounted three-point linkage - Part 1: Categories 1, 2 and 3 (Máy kéo bánh hơi nông nghiệp - Cơ cấu treo ba điểm lắp sau - Phần 1: Loại 1, 2, và 3).

ISO 8759-2:1985, Agricultural wheeled tractors - Front-mounted linkage and power take-off - Part 2: Front linkage (Máy kéo bánh hơi nông nghiệp - Cơ cấu treo lắp trước và trục trích công suất - Phần 2: Cơ cấu treo phía trước).

3  Nguyên lý của hệ thống móc nối kiểu khung

Hệ thống móc nối kiểu khung là một bộ phận móc nối công cụ một pha ở đó cơ cấu treo ba điểm của máy kéo (xem ISO 730-1 hoặc ISO 8759-2) được bắt vào một khung chữ A và công cụ có một khung được lắp vào giá chống. Việc móc nối và nhả móc nối được thực hiện từ vị trí ngồi của người vận hành.

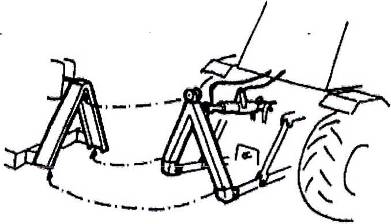

Hình 1 - Nguyên lý của bộ phận móc nối khung chữ A
