TIÊU CHUẨN NGÀNH
TCN 68-158:1996
MỤC LỤC
LỜI NÓI ĐẦU
1. Phạm vi áp dụng
2. Định nghĩa và thuật ngữ
3. Tiêu chuẩn kỹ thuật của thiết bị vi ba 140 Mbit/s
3.1. Tiêu chuẩn kỹ thuật của giao diện số 140 Mbit/s
3.2. Tín hiệu điều chế vô tuyến
3.3. Phân bố tần số
3.4. Điều chế
3.5. Chỉ tiêu hệ thống
3.6. Chỉ tiêu phần phát
3.7. Chỉ tiêu phần thu
3.8. Bộ chuyển mạch bảo vệ
3.9. Anten cho vi ba
3.10. Ống dẫn sóng
3.11. Bộ nén khí khô
3.12. Chỉ tiêu nguồn cung cấp
3.13. Môi trường làm việc
Phụ lục B1
TIÊU CHUẨN NGÀNH | TCN 68-158:1996 |
Tiêu chuẩn kỹ thuật thiết bị vi ba số 140 Mbit/s
Yêu cầu kỹ thuật
140 Mbit/s Microwave Equipment
Technical Standard
1. Phạm vi áp dụng
Tiêu chuẩn này áp dụng cho các thiết bị vi ba 140 Mbit/s để đảm bảo chất lượng truyền dẫn tín hiệu số trong mạng viễn thông quốc gia.
Tiêu chuẩn này làm cơ sở cho việc:
- lựa chọn thiết bị
- vận hành, khai thác
- bảo dưỡng, đo thử.
2. Định nghĩa và thuật ngữ
2.1. Mã đường CMI (A)
Mã đường CMI là mã NRZ hai mức, trong đó mức logic 0 được mã hóa thành hai mức biên độ A1 và A2 liên tiếp trong nửa khoảng thời gian đơn vị (T/2), mức logic I được mã hóa thành mức biên độ A1 hoặc A2 trong một khoảng thời gian đơn vị (T) một cách luân phiên (xem hình 1).

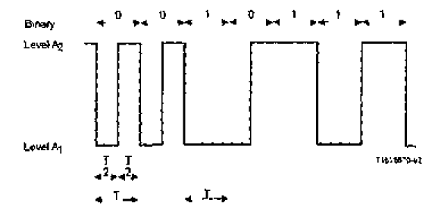

Hình 1. Mã đường truyền CMI
2.2. Điều chế biên độ cầu phương - QAM (A)
2.3. Tỷ số công suất sóng mang trên công suất tạp âm - Pc/PN (A)
3.1.4. Đặc tính của tín hiệu tại đầu vào của giao diện 140 Mbit/s
Tín hiệu tại đầu vào phải tuân theo bảng 1. Suy hao tín hiệu trên cáp đồng trục tuân theo luật và có giá trị cực đại là 12 dB tại tần số 70 MHz.
Độ chịu đựng rung pha tối thiểu tại đầu vào:
≤ 1,5 UI trong băng tần từ 200 đến 500 Hz.
≤ 0,075 UI trong băng tần từ 10 đến 3500 kHz.
Tại đây: 1 UI = 7,18 ns.

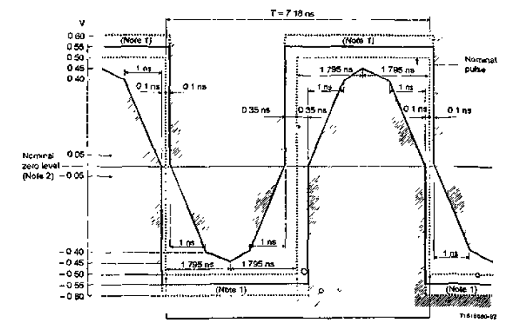

Hình 2. Mặt nạ xung ứng với mức “0” của tín hiệu 140 Mbit/s

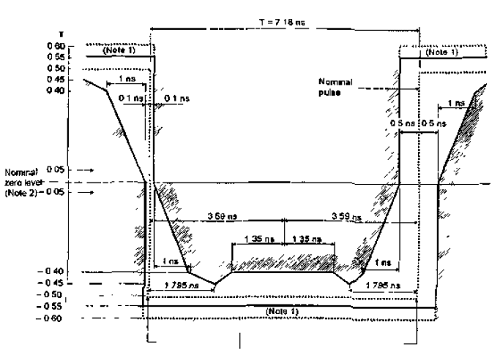

Hình 3. Mặt nạ xung ứng với mức “1” của tín hiệu 140 Mbit/s
3.2. Tín hiệu điều chế vô tuyến
Thiết bị vi ba, ngoài dãy tín hiệu 140 Mbit/s, phải có các tín hiệu sau:
