TỔNG CỤC BƯU ĐIỆN



TCN

TIÊU CHUẨN NGÀNH



TCN 68 – 132: 1998

Soát xét lần 1







CÁP THÔNG TIN KIM LOẠI

DÙNG CHO MẠNG ĐIỆN THOẠI NỘI HẠT

YÊU CẦU KỸ THUẬT



Multipair Metallic Telephone Cables for Local Networks

Technical Requirement

















NHÀ XUẤT BẢN BƯU ĐIỆN

HÀ NỘI – 01/1999



MỤC LỤC

LỜI NÓI ĐẦU

Quyết định ban hành của Tổng cục trưởng Tổng cục Bưu điện

1. Phạm vi áp dụng

2. Thuật ngữ, định nghĩa và các chữ viết tắt

3. Yêu cầu kỹ thuật

3.1 Các chỉ tiêu cơ lý

3.1.1. Dây dẫn

3.1.2. Cách điện của dây dẫn

3.1.3. Vỏ cáp

3.1.4. Dây treo cáp

3.1.5. Yêu cầu về độ ổn định nhiệt độ và độ bền môi trường

3.2. Các chỉ tiêu điện

3.2.1. Điện trở dây dẫn

3.2.2. Mức độ mất cân bằng điện trở

3.2.3. Điện dung công tác

3.2.4. Điện dung không cân bằng

3.2.5. Điện trở cách điện một chiều

3.2.6. Độ chịu điện áp cao

3.2.7. Suy hao truyền dẫn

3.2.8. Suy hao xuyên âm

4. Các yêu cầu chung khi đo các thông số của cáp

4.1. Phương tiện đo

4.2. Chọn mẫu thử

4.3. Nội dung bản kết quả đo

4.4. Các phép đo

5. Quy định về bao gói vận chuyển

Phụ lục A1. Dây dẫn

Phụ lục A2. Cách điện của dây dẫn

Phụ lục A3. Yêu cầu về ổn định nhiệt độ và bền môi trường

Phụ lục A4. Độ dài tiêu chuẩn của cáp thành phẩm

Phụ lục A5. Bảng luật màu của các đôi dây

Phụ lục A6. Một số yêu cầu chung đối với cáp thành phẩm

Phụ lục B1. Các phép đo thông số điện của cáp

Phụ lục B2. Độ ngấm nước

Tài liệu tham khảo



LỜI NÓI ĐẦU

Tiêu chuẩn TCN 68-132: 1998 thay thế tiêu chuẩn 68-TCN 132-94.

Tiêu chuẩn 68-TCN 132-94 được sửa đổi lần thứ nhất trên cơ sở các khuyến nghị của Liên minh Viễn thông quốc tế - ITU, Ủy ban kỹ thuật điện và điện tử Quốc tế - IEC và Hiệp hội các nhà sản xuất cáp thông tin - ICEA.

Tiêu chuẩn TCN 68-132: 1998 do Viện Khoa học Kỹ thuật Bưu Điện biên soạn, Vụ Khoa học Công nghệ - Hợp tác quốc tế đề nghị và được Tổng cục Bưu Điện ban hành theo Quyết định số 810/1998/QĐ-TCBĐ ngày 29 tháng 12 năm 1998 của Tổng cục trưởng Tổng cục Bưu điện.

Vụ Khoa học Công nghệ - Hợp tác quốc tế



TIÊU CHUẨN NGÀNH

TCN 68-132:1998

Cáp thông tin kim loại dùng cho mạng điện thoại nội hạt

Yêu cầu kỹ thuật

Multipair Metallic Telephone Cables for Local Networks

Technical Requirement

1. Phạm vi áp dụng

1.1. Tiêu chuẩn TCN 68-132:1998 bao gồm các yêu cầu kỹ thuật cơ bản đối với cáp thông tin dây dẫn bằng đồng, cách điện bằng nhựa chuyên dụng trên cơ sở polyethylene dùng cho mạng điện thoại nội hạt.

1.2. Tiêu chuẩn này được áp dụng cho các loại cáp lắp đặt trong cống, cáp luồn trong ống nhựa và cáp treo, bao gồm cáp có nhồi dầu và không nhồi dầu chống ẩm.

1.3. Tiêu chuẩn này làm sở cứ cho việc hợp chuẩn thành phẩm.

1.4. Yêu cầu kỹ thuật quy định tại các phụ lục A được áp dụng cho sản xuất cáp.

1.5. Tiêu chuẩn này là một trong những sở cứ cho việc thiết kế, thi công, khai thác và bảo dưỡng các mạng cáp nội hạt.

2. Thuật ngữ, định nghĩa và các chữ viết tắt

2.1. Cáp cách điện bằng nhựa polyethylene đặc được mã hóa theo màu.

A. Solid Colour Coded Polyethylene Insulated Cable – CCP.

Cáp thông tin dây dẫn bằng đồng đặc, cách điện dây dẫn bằng nhựa polyethylene đặc được mã hóa theo màu.

2.2. Cáp cách điện Foam-Skin.

A. Foam-Skin Polyethylene Insulated Cable – FSP.

Cáp thông tin dây dẫn bằng đồng đặc, cách điện dây dẫn bằng điện môi tổ hợp hai lớp. Lớp trong là nhựa xốp (Foam PE), lớp ngoài là nhựa polyethylene đặc được mã hóa theo màu.

2.3. Cáp nhồi dầu – A. Jelly Filled Cable – JF.

Tất cả các khe hở giữa các dây cách điện, giữa các bó nhóm con cũng như giữa các bó nhóm lớn của cáp được nhồi đầy một loại dầu dùng để ngăn hơi ẩm, nước khuếch tán vào trong hay lan dọc theo lõi cáp. Dầu chống ẩm là một hỗn hợp đồng nhất đảm bảo tính cách điện trong thời gian sử dụng, không gây ảnh hưởng đến tính chất vật liệu cách điện và đặc tính truyền dẫn của cáp, không hại da, đủ trong suốt để không ảnh hưởng đến việc phân biệt màu của các đôi dây.

2.4. Cáp treo – A. Self-Supporting Cable – SS.

Cáp có dây treo bằng thép mạ kẽm gồm một hoặc vài sợi xoắn lại với nhau, có vỏ được liên kết cùng khối với vỏ cáp, tạo nên mặt cắt ngang hình số 8. Dây thép dùng để treo cáp và tăng cường độ bền cơ học khi lắp đặt ngoài trời.

2.5. Cáp lắp đặt trong cống – A. Duct Installation Cable.

Cáp không có phần dây treo đi kèm, có khả năng chịu nước, được lắp đặt trong ống hoặc cống cáp.

2.6. Băng/dây bó nhóm – A. Binder Tape.

Băng bằng chất dẻo (thường bằng vật liệu trên cơ sở polylefin) có kích thước phù hợp, có các màu theo quy định dùng để bó chặt và phân biệt các nhóm cáp.

2.7. Băng bó lõi cáp – A. Core Wrapping Tape.

Băng chịu nhiệt thường bằng vật liệu polyme không màu hoặc màu tự nhiên, bền điện và kỵ ẩm, có kích thước phù hợp dùng để bó chặt, làm tròn kết cấu cáp, tăng cường khả năng ngăn ẩm, giảm các tác động cơ nhiệt học tới cách điện dây dẫn trong quá trình sản xuất và lắp đặt cáp.

2.8. Điện dung không cân bằng giữa đôi với đôi - CUPP

A. Capacitance Unbalance Pair – to – Pair.

CUPP là mức độ không cân bằng về điện dung giữa bốn dây dẫn của hai đôi dây cáp, được biểu diễn như hình 1 và được xác định theo công thức:

CUPP (pF) = (CAD + CBC) - (CAC + CBD)        (1)

2.9. Màn che tĩnh điện – A. Internal Screen.

Màn che nằm trong cấu trúc cáp, được cấu tạo bởi một lớp kim loại mỏng sát lớp vỏ nhựa có tác dụng giảm mức nhiễu.

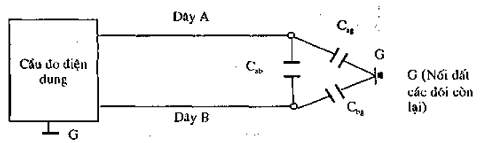

Hình 1. Điện dung giữa các dây dẫn.

2.10. Giá trị căn quân phương điện dung không cân bằng giữa đôi với đôi.

A. Capacitance Unbalance Pair to Pair Root Mean Square.

Giá trị căn quân phương điện dung không cân bằng giữa đôi dây với đôi dây biểu thị mức độ ảnh hưởng trung bình giữa các dây về mặt điện dung và được tính bằng pF theo công thức:

                  (2)

Trong đó:

n: số tổ hợp hai đôi dây trong N đôi, n = N(N-1)/2

Ck: điện dung không cân bằng giữa hai đôi dây i, j bất kỳ trong N đôi dây.

2.11. Điện dung không cân bằng giữa đôi dây và đất

A. Capacitance Unbalance Pair – to – Ground.

Điện dung không cân bằng giữa hai dây dẫn của một đôi dây so với các đôi còn lại được nối với màn che của cáp và tất cả được nối đất, được biểu diễn như hình 2 và được xác định theo công thức (3):

CUPG (pF) = CAL­ – CBL                                     (3)

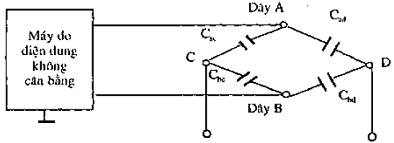

Hình 2. Cách xác định điện dung không cân bằng giữa đôi dây và đất

2.12. Suy hao của tổng công suất xuyên âm đầu xa.

A. Power Sum Equal Level Far End Crosstalk – P.S. ELFEXT.

Suy hao của tổng công suất xuyên âm đầu xa của một đôi dây là tổng mức suy giảm năng lượng tín hiệu gây xuyên âm đầu xa của tất cả các đôi còn lại đối với đầu xa của đôi dây đang xét (hình 3).

Hình 3. Cách xác định suy hao xuyên tâm

Suy hao của tổng công suất xuyên âm của đôi dây thứ i, IPSi được tính theo công thức (4):

IPSi(dB) = -10lg (4)

Trong đó:

n: Số tổ hợp hai đôi dây trong N đôi dây, n = N(N-1)/2.

N: Số đôi dây trong cáp.

mji: Suy hao công suất xuyên âm từ đôi dây j sang đôi dây i, dB.

mji(ELFEXT) = -10 lg (PiE/PjF)

PjN, PjF, PiN, PiF là công suất phát và công suất thu được trên các tải phối hợp trở kháng, W.

Giá trị trung bình suy hao của tổng công suất xuyên âm đầu xa của cả cuộn cáp được xác định như sau:

APS(dB) =                (5)

2.13. Suy hao của tổng công suất xuyên âm đầu gần.

A. Power Sum Near End Crosstalk Loss – P.S. NEXT

Suy hao của tổng công suất xuyên âm đầu gần của một đôi dây là tổng mức suy giảm năng lượng tín hiệu gây xuyên âm đầu gần của tất cả các đôi dây còn lại đối với đầu gần của đôi dây đang xét.

Thông số này được tính toán dựa trên số liệu đo được của từng đôi theo công thức (4), trong đó mji­ được thay bằng nji(dB) là suy hao công suất xuyên âm đầu gần. Suy hao công suất xuyên âm đầu gần nji được tính theo công thức (6).

Nji(NEXT) = - 10 lg (PiN/PjN)         (6)

3. Yêu cầu kỹ thuật

3.1. Các chỉ tiêu cơ lý

3.1.1. Dây dẫn

3.1.1.1. Đường kính của dây dẫn phải thỏa mãn các giá trị quy định trong Bảng 1.

Bảng 1 – Đường kính tiêu chuẩn của dây dẫn

Đường kính tiêu chuẩn

mm

Sai số cho phép

mm

0,32

± 0,01

0,40

± 0,01

0,50

± 0,01

0,65

± 0,02

0,90

± 0,02

3.1.1.2. Cường độ lực kéo đứt và độ dãn dài khi đứt

Cường độ lực kéo đứt và độ dãn dài khi đứt của dây dẫn (sau đây gọi là độ dài dây dẫn) với các đường kính khác nhau phải lớn hơn các giá trị quy định trong bảng 2.

Mẫu thử nghiệm là một đoạn dây dẫn không có vỏ bọc cách điện ở nhiệt độ phòng, dài 30 cm, đánh dấu hai đầu, độ dài của phần mẫu thử giữa hai điểm đánh dấu là 25cm. Độ dãn dài dây dẫn được tính theo công thức (7):

E(%) = 100 x (L – 25)/25            (7)

Trong đó L là độ dài tổng cộng của đoạn đánh dấu sau khi đứt được ghép lại, cm.

3.1.2. Cách điện của dây dẫn

3.1.2.1. Độ dày xuyên tâm của vỏ cách điện dây dẫn được chọn sao cho đảm bảo các chỉ tiêu điện khí nêu trong bản tiêu chuẩn này (xem phụ lục A2).

Bảng 2 – Cường độ lực kéo và độ dãn dài khi đứt của dây dẫn

Đường kính dây dẫn

mm

Độ dãn dài dây dẫn

%

Cường độ lực kéo đứt dây dẫn

kgf/mm2

0,32

10

20

0,40

12

20

0,50

15

20

0,65

20

20

0,90

22

20

3.1.2.2. Cường độ lực kéo đứt và độ dãn dài khi đứt của vỏ cách điện dây dẫn

Mẫu thử nghiệm là một đoạn dây cách điện đã được rút bỏ phần dây dẫn, dài 15 cm, đánh dấu hai đầu, độ dài của phần mẫu thử giữa hai điểm đánh dấu là 10 cm. Dùng thước đo phù hợp để đo liên tục chiều dài giữa hai điểm đã đánh dấu trong suốt quá trình kéo đứt. Độ dãn dài khi đứt của vỏ cách điện dây dẫn được tính theo công thức (8).

E (%) = 100 x [L – 10]/10           (8)

Trong đó

L: độ dài giữa hai điểm được đánh dấu tại thời điểm đứt, cm.

Mẫu thử được đưa vào máy kéo, tốc độ kéo là 50 ± 20 mm/phút ở nhiệt độ phòng. Cường độ lực kéo đứt và độ dãn dài khi đứt phải lớn hơn các giá trị quy định trong Bảng 3.

Bảng 3 – Cường độ lực kéo đứt và độ dãn dài khi đứt của vỏ cách điện dây dẫn

Tham số

Chỉ tiêu

Cáp CCP

Cáp FSP

Cường độ lực kéo đứt, kgf/mm2

1,05

1,05

Độ dãn dài khi đứt, %

400

300

3.1.3. Vỏ cáp

3.1.3.1. Độ dày trung bình của vỏ cáp phụ thuộc vào kích thước lõi cáp và được quy định trong Bảng 4. Độ oval cho phép của cáp phải nhỏ hơn hoặc bằng 10%.

Độ oval xác định theo công thức sau:

            (9)

Trong đó:

dmax: đường kính ngoài lớn nhất của cáp.

dmin: đường kính ngoài nhỏ nhất của cáp.

Bảng 4 – Độ dày trung bình tiêu chuẩn của vỏ cáp

Đường kính lõi cáp

mm

Độ dày trung bình tiêu chuẩn của vỏ cáp

mm

Đường kính lõi cáp

mm

Độ dày trung bình tiêu chuẩn của vỏ cáp

mm

15,0 và nhỏ hơn

1,5

45,1 đến 50,0

2,5

15,1 đến 20,0

1,8

50,1 đến 55,0

2,7

20,1 đến 25,0

1,9

55,1 đến 60,0

2,8

25,1 đến 30,0

2,0

60,1 đến 65,0

2,9

30,1 đến 35,0

2,1

65,1 đến 70,0

3,0

35,1 đến 40,0

2,3

70,1 đến 75,0

3,1

40,1 đến 45,0

2,4

75,1 và lớn hơn

3,2

Độ dày trung bình nhỏ nhất của vỏ cáp không được nhỏ hơn 90% độ dày trung bình tiêu chuẩn.

3.1.3.2. Cường độ lực kéo đứt và độ dãn dài khi đứt của vỏ cáp

Vật liệu vỏ cáp được thử nghiệm phải có cường độ lực kéo đứt và độ dãn dài khi đứt lớn hơn các giá trị quy định trong Bảng 5.

Bảng 5 – Cường độ lực kéo đứt và độ dãn dài khi đứt của vỏ cáp

Cường độ lực kéo đứt

kgf/mm2

Độ dãn dài khi đứt

%

1,2

400

3.1.4. Dây treo cáp

3.1.4.1. Dây treo cáp là dây thép mạ kẽm, loại có cường độ chịu lực cao gồm từ 1 đến 7 sợi được xoắn lại với nhau ngược chiều kim đồng hồ.

Hình 4: Mặt cắt của cáp treo

3.1.4.2. Dây treo cáp phải có lực kéo đứt và độ dãn dài phù hợp với trọng lượng cáp, khoảng cách treo cáp và chịu được tác động của môi trường như gió, bão .v.v…

3.1.4.3. Độ dày vỏ phần dây treo cáp và kích thước dây treo phải thỏa mãn các giá trị quy định trong Bảng 6.

3.1.5. Yêu cầu về độ ổn định nhiệt độ và độ bền môi trường

3.1.5.1. Vật liệu vỏ cáp

Vật liệu làm vỏ cáp phải có tác dụng bảo vệ ruột cáp với độ dẻo, độ bền, độ dai cần thiết để tránh sự cố khi thi công và đảm bảo an toàn cho cáp trong điều kiện làm việc. Vỏ cáp phải có khả năng bảo vệ cáp khỏi các tác động sau:

- Các hư hỏng về cơ, nhiệt học trong quá trình lắp đặt theo quy trình hiện hành;

- Các loại côn trùng gặm nhấm;

- Các tác động của môi trường.

Bảng 6 – Kích thước dây treo cáp

Số sợi và đường kính một sợi/dây treo

mm

Độ dày vỏ bọc phần dây treo

Phần cổ dây treo

Độ dày tiêu chuẩn

mm

Giới hạn cho phép

mm

Chiều cao

mm

Độ rộng

mm

1/2,6

1,0

0,9 – 1,1

2,0 ± 1,0

2,0 ± 1,0

7/1,2

1,0

0,9 – 1,1

2,0 ± 1,0

2,0 ± 1,0

7/1,6

1,0

0,95 – 1,2

2,0 ± 1,0

2,0 ± 1,0

7/2,0

1,0

0,95 – 1,3

2,0 ± 1,0

2,0 ± 1,0

3.1.5.2. Độ chịu uốn ở nhiệt độ thấp của vật liệu cách điện dây dẫn

Mẫu vật liệu cách điện dây dẫn (kể cả dây dẫn) được quấn 5 vòng trên thanh tròn hình trụ có đường kính không lớn hơn 3 lần đường kính ngoài của dây cách diện và được thử nghiệm ở nhiệt độ - 40 ± 10C trong 1 giờ. Để nguyên mẫu trên thanh thử, kiểm tra mẫu vật liệu, nếu không có vết nứt là đạt.

3.2. Các chỉ tiêu điện

3.2.1. Điện trở dây dẫn

Điện trở một chiều của 1km chiều dài dây dẫn khi đo ở nhiệt độ 200C hoặc được qui đổi về giá trị ở nhiệt độ này không được vượt quá các giá trị quy định trong Bảng 7.

Khi đo ở nhiệt độ t khác với 200C thì giá trị điện trở một chiều được quy đổi về giá trị điện trở ở nhiệt độ to = 200C theo công thức:

(Ω/km) = Rt/[1 + 0,00393(t-20)]          (10)

Trong đó:

: điện trở một chiều của 1 km chiều dài dây dẫn quy đổi về 200C.

Rt: điện trở dây dẫn đo được ở nhiệt độ t0C.

Bảng 7 – Điện trở dòng một chiều của dây dẫn

Đường kính dây dẫn

mm

Điện trở một chiều của dây dẫn

Ω/km

Giá trị trung bình cực đại

Giá trị cá biệt cực đại

0,32

220,0

239,0

0,40

139,0

147,0

0,50

88,7

93,5

0,65

52,5

56,5

0,90

27,4

29,0

Đối với cáp từ 100 đôi trở lên, cho phép 1 % số đôi trong cuộn cáp không đạt yêu cầu về điện trở cá biệt cực đại.

3.2.2. Mức độ mất cân bằng điện trở

Mức độ mất cân bằng điện trở của một đôi dây được xác định như sau:

Rmcb (%) =     (11)

Trong đó:

Rmax: giá trị điện trở một chiều lớn nhất trong đôi dây.

Rmin: giá trị điện trở một chiều của dây còn lại.

Mức độ mất cân bằng điện trở giữa hai dây dẫn của một đôi dây bất kỳ trong cuộn cáp thành phẩm khi được xác định ở nhiệt độ 200C hoặc được qui đổi về giá trị ở nhiệt độ này không được vượt quá các giá trị quy định trong Bảng 8.

Bảng 8 – Mức độ mất cân bằng điện trở ở 200C

Đường kính dây dẫn

mm

Giá trị trung bình cực đại

%

Giá trị cá biệt cực đại

%

0,32

2,0

5,0

0,40

2,0

5,0

0,50

1,5

5,0

0,65

1,5

4,0

0,90

1,5

4,0

Đối với cáp từ 100 đôi trở lên, cho phép 1% số đôi trong cuộn cáp không đạt yêu cầu về mức độ mất cân bằng điện trở cá biệt cực đại.

3.2.3. Điện dung công tác.

Điện dung công tác là điện dung tương hỗ giữa hai dây dẫn của một đôi dây khi tất cả các đôi còn lại được nối với màn che và tất cả được nối đất.

Trong một cuộn cáp bất kỳ, điện dung công tác của tất cả các đôi dây được đo ở tần số 1 kHz và ở nhiệt độ 200C không được vượt quá các giá trị quy định trong Bảng 9.

Bảng 9 – Điện dung công tác

Số đôi trong cáp



Loại cáp

Giá trị trung bình cực đại

nF/km

Giá trị cá biệt cực đại

nF/km

FSP

CCP

FSP

CCP

12 đôi trở xuống

52 ± 4

55

58

60

13 đôi trở lên

52 ± 2

55

57

60

Đối với cáp từ 100 đôi trở lên, cho phép 1% số đôi trong cuộn cáp không đạt yêu cầu về giá trị điện dung cá biệt cực đại.

3.2.4. Điện dung không cân bằng

3.2.4.1. Điện dung không cân bằng giữa các đôi dây và giữa các đôi dây với đất trong cáp thành phẩm ở tần số 1 kHz và nhiệt độ 200C không được vượt quá các giá trị quy định trong Bảng 10.

Bảng 10 – Điện dung không cân bằng

Số đôi trong cáp

Điện dung không cân bằng giữa đôi với đôi

pF/km

Điện dung không cân bằng giữa đôi với đất

pF/km

Giá trị cá biệt cực đại

Giá trị căn quân phương cực đại, ms

Giá trị cá biệt cực đại

Giá trị trung bình cực đại

12 đôi trở xuống

181

-

2625

-

13 đôi trở lên

145

45,3

2625

656

Đối với cáp từ 100 đôi trở lên, cho phép 1% số đôi trong cuộn cáp không đạt yêu cầu về giá trị điện dung không cân bằng cá biệt cực đại.

3.2.4.2. Đối với các cuộn cáp có độ dài khác với 1000 m, điện dung không cân bằng giữa đôi với đôi được qui đổi về giá trị ứng với độ dài 1000 m theo công thức sau:

CUPP 1 km (pF/km) =             (12)

Trong đó:

: chiều dài của cuộn cáp, m.

CUPP 1km: điện dung quy đổi về giá trị 1000 m.

CUPPl: điện dung của cuộn cáp có độ dài ℓ.

3.2.4.3. Điện dung không cân bằng giữa đôi dây và đất được xác định trực tiếp theo độ dài cáp. Khi xác định điện dung không cân bằng giữa đôi với đất, tất cả các đôi còn lại phải được nối với màn che và nối đất.

3.2.5. Điện trở cách điện

Điện trở cách điện của mỗi dây đã được bọc cách điện so với tất cả các dây khác và với màn che của cáp thành phẩm ở mọi chiều dài được đo ở 200C phải lớn hơn 10 000 MΩkm.

Điện áp đo thử là điện áp một chiều bằng 350 V cho cáp đang sử dụng và bằng 500 V cho cáp xuất xưởng, thời gian đo là 1 phút.

3.2.6. Độ chịu điện áp cao một chiều

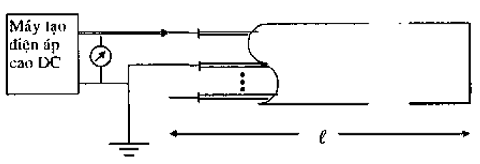

Cách điện giữa các dây dẫn và giữa dây dẫn với màn che của cáp trên suốt chiều dài của cáp thành phẩm phải chịu được điện áp một chiều đặt trên đó có giá trị lớn hơn hoặc bằng các giá trị quy định trong Bảng 11 trong thời gian 3 giây.

Bảng 11 – Độ chịu điện áp cao một chiều

Đường kính dây dẫn

mm

Điện áp thử một chiều

kV

Giữa dây dẫn và dây dẫn

Giữa dây dẫn và màn che tĩnh điện



Cách điện CCP

Cách điện FS

Cách điện CCP

Cách điện FS

0,32

2,0

1,5

5

5

0,40

2,8

2,4

10

10

0,50

4,0

3,0

10

10

0,65

5,0

3,6

10

10

0,90

7,0

4,5

10

10

3.2.7. Suy hao truyền dẫn

Giá trị trung bình cực đại của suy hao truyền dẫn được đo tại tần số 1 kHz, 150 kHz và 772 kHz và ở nhiệt độ 200C hoặc quy đổi về giá trị ở nhiệt độ đó được quy định trong Bảng 12.

Bảng 12 – Suy hao truyền dẫn

Đường kính dây dẫn

mm

Giá trị trung bình cực đại của suy hao truyền dẫn

dB/km

1 kHz

150 kHz

772 kHz

0,32

2,37 ± 3%

16,30

31,60

0,40

1,85 ± 3%

12,30

23,60

0,50

1,44 ± 3%

8,90

19,80

0,65

1,13 ± 3%

6,0

13,9

0,90

0,82 ± 3%

5,40

12,00

Đối với cáp từ 100 đôi trở lên, cho phép 1 % số đôi trong cuộn cáp không đạt yêu cầu về giá trị suy hao truyền dẫn cá biệt cực đại. Giá trị suy hao truyền dẫn cá biệt cực đại được tính bằng 110% giá trị trung bình quy định trong bảng 12.

3.2.8. Suy hao xuyên âm

3.2.8.1. Suy hao của tổng công suất xuyên âm trung bình đầu xa và suy hao của tổng công suất xuyên âm cá biệt đầu xa trên cáp thành phẩm được đo tại các tần số 150 kHz và 772 kHz phải lớn hơn giá trị trong Bảng 13. Trong Bảng 13, Đ là đường kính dây dẫn.

Bảng 13 – Suy hao xuyên âm đầu xa



Giá trị trung bình tối thiểu

dB/km

Giá trị cá biệt tối thiểu

dB/km

Đ, mm



f, kHz

0,9

0,65

0,5

0,4

0,32

0,9

0,65

0,5

0,4

0,32

150

60

58

58

56

54

54

52

52

52

52

772

46

44

44

42

40

40

38

38

38

38

3.2.8.2. Suy hao của tổng công suất xuyên âm đầu xa cá biệt và suy hao của tổng công suất xuyên âm đầu xa trung bình, tính theo đơn vị dB, có thể được xác định theo công thức (4) và (5).

Khi độ dài cáp được đo khác với 1000 m thì quy đổi giá trị suy hao của tổng công suất xuyên âm về độ dài 1000 m theo công thức sau:

ELFEXT (Kx) – K0 – 20lg (Fx/F0) – 10lg (Lx/L­0)      (13)

Trong đó:

K0: Suy hao công suất xuyên âm đầu xa đo được tại tần số F0 và độ dài cáp L­0.

Kx: Suy hao công suất xuyên âm đầu xa quy đổi tại tần số Fx và độ dài cáp Lx.

Lx = 1000 m.

3.2.8.3. Suy hao của tổng công suất xuyên âm đầu gần trung bình và suy hao của tổng công suất xuyên âm đầu gần cá biệt được đo trong mỗi nhóm bất kỳ của cáp thành phẩm tại tần số 150 kHz và 772 kHz phải lớn hơn giá trị trong Bảng 14.

Bảng 14 – Suy hao xuyên âm đầu gần

Tần số

kHz

Giá trị trung bình tối thiểu

dB/km

Giá trị cá biệt tối thiểu

dB/km

150

58

53

772

47

42

3.2.8.4. Suy hao công suất xuyên âm đầu gần quy đổi (đối với cáp có chiều dài khác 1000 m) từ đoạn cáp có chiều dài ‘L0’ sang đoạn có chiều dài Lx = 1000 m được xác định theo công thức sau:

Nx = N0 – 10lg                (14)

Trong đó:

a: Suy hao truyền dẫn đo được trên độ dài cáp ‘L0’ tính bằng đơn vị Nepe.

N0: suy hao xuyên âm đầu gần đo được trên độ dài cáp ‘L0’ tính bằng dB.

Nx: suy hao xuyên âm đầu gần quy đổi trên độ dài Lx = 1000 m tính bằng dB.

L0: chiều dài đoạn cáp cần xác định xuyên âm đầu gần, tính bằng m.

Lx: độ dài chuẩn; (Lx = 1000 m)

E = 2,71828

adB = 8,686a

4. Các yêu cầu chung khi đo các thông số của cáp

4.1. Phương tiện đo

Các máy đo được sử dụng trong công tác đo kiểm phải còn hiệu lực của thời hạn kiểm định.

4.2. Chọn mẫu thử

Các đôi dây trong cuộn cáp được chọn một cách ngẫu nhiên làm mẫu thử theo số lượng:

- 5% với các cuộn cáp có dung lượng lớn hơn 100 đôi;

- 10% với các cuộn cáp có dung lượng 100 đôi trở xuống.

Độ dài tối thiểu của mẫu đo thử cho các phép đo thông số điện theo Bảng A4 của phụ lục A4 “Độ dài tiêu chuẩn của cuộn cáp”.

4.3. Nội dung bản kết quả đo.

Bản kết quả các phép đo thông số điện của cáp bao gồm kết quả chi tiết của từng phép đo và có thêm các nội dung sau:

- Thông tin về mẫu cáp: số đôi dây, đường kính dây, độ dài cuộn cáp, chất liệu vỏ bọc, loại cáp có nhồi dầu, không nhồi dầu, số của cuộn cáp, hãng sản xuất;

- Tên và ký hiệu thiết bị đo;

- Thời gian, ngày, tháng, năm đo kiểm;

- Địa điểm tiến hành đo và những người thực hiện;

- Điều kiện đo kiểm;

- Phương pháp đo hoặc thủ tục đo và độ lệch (nếu có) so với thủ tục kiểm tra chuẩn;

- Phạm vi thay đổi trong phép đo như độ lệch chuẩn trung bình, độ lệch chuẩn tối thiểu và độ lệch chuẩn tối đa cũng như sự thay đổi về điều kiện môi trường đo;

- Các con số giá trị kết quả phép đo, quan sát trực tiếp trên máy đo hay rút ra từ các phép tính toán, cần được làm tròn tới đơn vị gần nhất ở vị trí cuối cùng bên phải con số được sử dụng trong chỉ tiêu kỹ thuật của cáp để biểu thị giá trị giới hạn.

4.4. Các phép đo chi tiết được trình bày trong phụ lục B.

5. Quy định về bao gói, vận chuyển.

5.1. Cả hai đầu của mỗi cuộn cáp phải được bịt kín để tránh hơi ẩm thâm nhập.

5.2. Cáp phải được quấn trên bôbin. Đường kính của bôbin phải đủ lớn để tránh hỏng cáp khi cuộn hoặc ra cáp.

5.3. Bôbin cuộn cáp phải được kết cấu đủ chắc chắn, ngăn ngừa hư hỏng cáp trong quá trình bốc xếp, nâng đỡ, vận chuyển.

5.4. Đầu ngoài cùng của cáp phải được cố định chắc chắn để tránh lỏng cáp khi vận chuyển. Đầu trong cùng của cáp phải được đưa ra ngoài để khi cần có thể tiến hành đo thử dễ dàng.

5.5. Trên mỗi cuộn cáp phải in rõ mũi tên chỉ chiều lăn cáp và vị trí cuối của cáp để tránh sự cố khi lăn cuộn cáp.

5.6. Trên cả hai mặt của bô bin cáp phải ghi rõ ràng những thông tin sau:

- Mũi tên chỉ chiều lăn cáp, vị trí đầu cuối cáp;

- Tên hãng, công ty sản xuất;

- Tháng, năm sản xuất;

- Mô tả cáp (số đôi, đường kính dây dẫn, kiểu, loại cáp);

- Độ dài thực tế của cáp;

- Số của cuộn cáp;

- Trọng lượng cáp, trọng lượng tổng của cả cuộn cáp;

- Dấu kiểm tra chất lượng của công ty sản xuất.



PHỤ LỤC A1

(Quy định)

Dây dẫn

Tất cả dây dẫn trong cáp phải là các dây đồng có độ tinh khiết cao (liền đặc), đã qua ủ mềm, được kéo rút một cách trơn nhẵn, có mặt cắt hình tròn, chất lượng đồng đều và không có bất kỳ một khuyết tật nào. Dây dẫn phải đảm bảo các yêu cầu về kích thước. Điện trở lớn nhất của 1 mm2 tiết diện dây dẫn với chiều dài 1 km được đo ở nhiệt độ 200C không được vượt quá 17,24Ω.



PHỤ LỤC A2

(Quy định)

Cách điện của dây dẫn

Độ đồng đều của bề dày lớp cách điện xung quanh dây dẫn được xác định theo độ đồng tâm (Ec,%) hoặc tỷ số giữa độ dày xuyên tâm nhỏ nhất và độ dày xuyên tâm lớn nhất (dm/dM) tại mặt cắt bất kỳ của vỏ cách điện dây dẫn như sau:

Ec (%) [1 – (dM – dm)/(d­M + dm)] x 100                             (15)

dm/dM ≥ 0,75

Trong đó:

dM: độ dày xuyên tâm lớn nhất.

dm: độ dày xuyên tâm nhỏ nhất tại cùng một mặt cắt.

Ec phải nhỏ hơn hoặc bằng 43%.



PHỤ LỤC A3

(Quy định)

Độ ổn định nhiệt độ và bền môi trường

A3.1. Độ co ngót của cách điện dây dẫn

Thử ít nhất một mẫu của mỗi màu cách điện trong một nhóm. Ngay trước khi bắt đầu thử nghiệm tiến hành cắt các đoạn mẫu thí nghiệm của dây cách điện (kể cả dây dẫn) dài 20 cm ở phần giữa của các đoạn cáp thành phẩm dài 1,5 m, sau đó cắt tiếp hai đầu các mẫu nói trên để nhận được mẫu thử nghiệm dài 15 cm.

Các mẫu 15 cm được đặt trong tủ gia nhiệt có không khí luân chuyển trong 4 giờ ở nhiệt độ 115 ± 10C. Độ co ngót là tổng cộng độ co ngót lớp cách điện dây dẫn trên cả 2 đầu mẫu thử. Giá trị tính được không lớn hơn 10 mm (tương đương với 6,7%).

A3.2. Vỏ cáp

A3.2.1. Độ co ngót của vỏ cáp

Mẫu của vật liệu vỏ cáp được lấy từ cáp thành phẩm dài 51 mm, rộng 6,4 mm được đặt trong tủ gia nhiệt, có khí luân chuyển trong 4 giờ ở nhiệt độ 115 ± 10C. Sau đó lấy ra, làm nguội bằng không khí, độ co ngót tổng cộng không được vượt quá 5% so với diện tích ban đầu.

A3.2.2. Độ bám dính của vỏ cáp với băng nhôm

Đối với cáp có băng nhôm làm màn che tĩnh điện và ngăn ẩm, lực kéo khi thử độ bám dính giữa vỏ cáp với băng nhôm không được nhỏ hơn 0,8 N cho mỗi mm bề rộng mẫu khi thử ở nhiệt độ 18 đến 270C.

A3.3. Độ chảy dầu (đối với cáp có nhồi dầu)

Cáp nhồi dầu phải đạt được các yêu cầu về thử độ chảy dầu như sau:

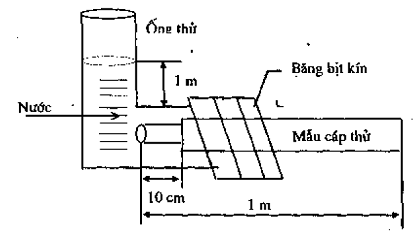

Mẫu thử là một đoạn cáp thành phẩm dài 30 cm. Tại một đầu của đoạn mẫu, bóc vỏ cáp và lớp băng nhôm một đoạn dài 15 cm. Sau đó bóc một đoạn lớp băng chịu nhiệt (P/S tape) dài 10 cm để hở lõi cáp ra. Tách rời các đôi dây cáp và treo mẫu thử vào buồng gia nhiệt với đầu bị bóc vỏ hướng xuống dưới. Đặt nhiệt độ thử nghiệm là 65 ± 10C. Sau 24 giờ lấy mẫu thử ra, không được có một giọt dầu nào chảy ra.



PHỤ LỤC A4

(Quy định)

Độ dài tiêu chuẩn của cáp thành phẩm

Bảng A4 – Độ dài tiêu chuẩn của cuộn cáp

Dung lượng cáp

                    Đường

kính dây dẫn, mm

Độ dài chế tạo

m

0,40

0,50

0,65

0,90

10 SS

1000

1000

1000

1000

20 SS

1000

1000

1000

1000

30 SS

1000

1000

1000

1000

50 SS

1000

1000

1000

-

100 SS

1000

1000

1000

-

200 SS

1000

1000

-

-

300 SS

1000

1000

-

-

100 LAP

1000

1000

1000

-

200 LAP

1000

1000

1000

-

300 LAP

1000

1000

500

-



PHỤ LỤC A5

(Quy định)

Bảng luật màu

Bảng A5 – Bảng luật màu của các đôi dây trong nhóm cơ bản 25 đôi.

Đôi số

Màu dây (a-b)

Đôi số

Màu dây (a-b)

1

trắng – lam

14

đen - nâu

2

trắng - cam

15

đen - xám

3

trắng – lục

16

vàng - lam

4

trắng – nâu

17

vàng - cam

5

trắng – xám

18

vàng - lục

6

đỏ - lam

19

vàng - nâu

7

đỏ - cam

20

vàng - xám

8

đỏ - lục

21

tím - lam

9

đỏ - nâu

22

tím - cam

10

đỏ - xám

23

tím - lục

11

đen - lam

24

tím - nâu

12

đen - cam

25

tím - xám

13

đen - lục

đôi dự phòng

trắng – đỏ



PHỤ LỤC A6

(Quy định)

Một số yêu cầu chung đối với cáp thành phẩm

A6.1. Nhận biết nhà sản xuất

Tên của nhà sản xuất, năm sản xuất phải được in trên băng nhận biết đặt ở dưới băng bó cáp chịu nhiệt. Các dấu hiệu nhận biết phải lặp đi lặp lại dọc theo suốt chiều dài cáp với khoảng cách không lớn hơn 150 mm.

A6.2. Đánh số độ dài cáp

A6.2.1. Tất cả các cuộn cáp phải được đánh số độ dài liên tục tại các khoảng cách đều nhau 1 m bắt đầu từ “0 m” dọc theo chiều dài bên ngoài vỏ cáp.

A6.2.2. Số đánh độ dài phải đọc được một cách rõ ràng.

A6.2.3. Sai số của độ dài được đánh số phải nhỏ hơn 1 %.

Độ dài thực tế của cáp không được nhỏ hơn độ dài đánh số.



PHỤ LỤC B1

(Tham khảo)

Các phép đo thông số điện của cáp

1. Phép đo điện trở một chiều

Thiết bị đo:

- Cầu đo Wheatstone hoặc máy đo tương đương như đồng hồ Volt/Ohm có độ chính xác ± 0,5%, hoặc các thiết bị đo tự động, bán tự động có chức năng đo điện trở một chiều.

Sơ đồ đo: Theo sơ đồ đo a) hoặc b).

R: biểu thị điện trở của một sợi dây dẫn.

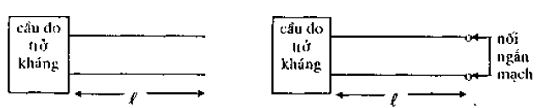

a) Sơ đồ đo điện trở một chiều của một sợi dây dẫn.

: chiều dài đôi dây dẫn.

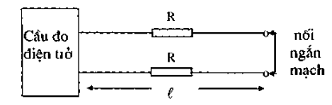

b) Sơ đồ đo điện trở một chiều của một sợi dây theo điện trở vòng của đôi dây.

Hình B1: Sơ đồ điện trở một chiều của dây dẫn.

Các vấn đề cần lưu ý khi đo:

- Nếu tiến hành đo ở nhiệt độ t khác 200C thì cần phải quy đổi kết quả đo được về giá trị điện trở ở 200C theo công thức (10).

- Nếu độ dài mẫu cáp khác 1 km thì phải quy đổi giá trị đo được về độ dài chuẩn 1km theo công thức sau:

R = RL/             (16)

Trong đó:

R: giá trị điện trở được quy đổi về 1 km, Ω;

RL: giá trị điện trở đo được trên chiều dài mẫu cáp, Ω;

: chiều dài mẫu cáp, km.

2. Phương pháp tính mức độ mất cân bằng điện trở

Mức độ mất cân bằng điện trở giữa hai sợi của bất kỳ đôi dây nào trong cuộn cáp thường được xác định khi đo điện trở dây dẫn trong mục 1. Mức độ mất cân bằng, Rmcb, thường được tính theo phần trăm bằng công thức (11).

3. Phép đo điện dung công tác của một đôi dây trong cuộn cáp.

Thiết bị đo:

- Cầu đo điện dung, hoặc

- Các thiết bị đo tự động, bán tự động có chức năng đo điện dung.

Sơ đồ đo:

Hình B2: Sơ đồ đo điện dung công tác

Điện dung công tác của đôi dây được xác định theo công thức (17):

CM = Cab + (Cag + Cbg)/(Cag + Cbg)                         (17)

Các vấn đề cần lưu ý khi tiến hành đo:

- Tần số đo: 1000 Hz ± 100 Hz.

- Khi đo phải đảm bảo các dây dẫn cần đo không bị ngắn mạch hoặc bị nối đất, các đôi dây còn lại trong cuộn cáp phải được nối với nhau, với màn che và toàn bộ được nối đất.

- Nếu độ dài mẫu cáp khác 1000m thì giá trị đo được phải quy đổi về độ dài tiêu chuẩn 1000 m bằng công thức (18):

Co =                            (18)

Trong đó:

C0: điện dung công tác, nF/1000 m;

C: điện dung tương hỗ đo được, nF;

: độ dài của cuộn cáp, 1000 m.

4. Phép đo điện dung không cân bằng giữa đôi dây với đất

Thiết bị đo:

Thiết bị sử dụng để đo điện dung không cân bằng giữa đôi dây với đất như thiết bị đo trong mục 3.

Sơ đồ đo: như hình 2 trong mục 2.10.

Các vấn đề cần lưu ý khi tiến hành đo:

- Giá trị điện dung không cân bằng đôi dây với đất như công thức (3).

- Tần số tín hiệu đo: 1000 ± 100 Hz.

- Khi độ dài mẫu cáp được đo khác với 1000 m, quy đổi giá trị điện dung không cân bằng về độ dài 1000 m bằng công thức.:

Y1 =                           (19)

Trong đó:

Y1: giá trị điện dung không cân bằng quy đổi về 1km;

Y: giá trị điện dung không cân bằng đo được trên độ dài cuộn cáp được đo;

X: độ dài cuộn cáp, km.

5. Phép đo điện dung không cân bằng giữa đôi dây với đôi dây.

Thiết bị đo: Thiết bị sử dụng để đo điện dung không cân bằng giữa đôi dây với đôi dây tương tự như thiết bị đo trong mục 3.

Sơ đồ đo:

Hình B3: Sơ đồ điện không cân bằng giữa đôi dây với đôi dây.

Các vấn đề cần lưu ý khi đo:

- A, B và C, D là các sợi của hai đôi dây.

- Điện dung không cân bằng giữa đôi dây với đôi dây, Cupp, được tính theo công thức (1).

- Tần số tín hiệu đo: 1000 ± 100 Hz.

- Khi độ dài mẫu cáp được đo khác với 1000 m, qui đổi giá trị điện dung không cân bằng giữa đôi dây với đôi dây về độ dài 1000 m bằng công thức:

Y1 =                                    (20)

Trong đó:

Y1: giá trị điện dung không cân bằng được quy đổi về độ dài 1000 m.

Y: giá trị điện dung không cân bằng đo được;

X: độ dài cuộn cáp, m.



- Nếu tiến hành đo ở nhiệt độ t khác 200C thì cần phải quy đổi giá trị đo được về giá trị suy hao truyền dẫn ở nhiệt độ 200C theo công thức:

             (22)

Trong đó:

αt: giá trị suy hao đo được ở nhiệt độ t, dB;

α0: giá trị suy hao được quy đổi về 200C, dB.

- Tần số đo suy hao truyền dẫn: 1kHz; 150 kHz và 772 kHz.

- Nếu chiều dài mẫu cáp khác 1000 m thì phải quy đổi giá trị đo được về độ dài tiêu chuẩn 1 km bằng công thức:

α = α1/            (23)

Trong đó:

- α1: giá trị suy hao truyền dẫn đo được dB;

- α0: giá trị suy hao truyền dẫn được quy đổi về độ dài 1000m, dB/1km;

- ℓ: chiều dài mẫu cáp, km.

7. Phép đo suy hao xuyên âm đầu gần

Thiết bị đo:

- máy phát tín hiệu sin: mức -10 dBm,

- máy đo công suất chọn tần

Sơ đồ đo:

Hình B-1.5: Sơ đồ đo suy hao xuyên âm đầu gần.

Các vấn đề cần lưu ý khi tiến hành đo:

- Chênh lệch giữa trở kháng thiết bị đo, điện trở kết cuối và trở kháng đặc tính của đôi dây không vượt quá ± 1%.

- Công thức tính suy hao xuyên âm đầu gần, NEXTji:

NEXTji (dB) =                   (24)

Trong đó:

PjN: công suất tín hiệu đưa vào đôi dây gây xuyên âm;

PiN: công suất tín hiệu ra tại đầu gần tại đôi dây bị xuyên âm.

- Suy hao xuyên âm đầu gần được đo tại các tần số 150 kHz và 772 kHz.

- Tính suy hao của tổng công suất xuyên âm đầu gần, P.S. NEXT, theo công thức (4).

- Kết quả phép đo bao gồm giá trị suy hao xuyên âm trung bình, giá trị nhỏ nhất và suy hao của tổng công suất xuyên âm đầu gần.

8. Phép đo suy hao của xuyên âm đầu xa

Thiết bị đo:

Yêu cầu về thiết bị đo xuyên âm đầu xa như yêu cầu về thiết bị đo xuyên âm đầu gần trong mục 7.

Sơ đồ đo:

Sơ đồ đo xuyên âm đầu xa như sơ đồ trong hình B5.

Các vấn đề cần lưu ý khi tiến hành đo:

- Chênh lệch giữa trở kháng thiết bị đo, điện trở kết cuối và trở kháng đặc tính của đôi dây cáp không vượt quá ± 1%.

- Công thức tính suy hao xuyên âm đầu xa, FEXTji:

FEXTji (dB) =                   (25)

Trong đó:

- PjF: công suất tín hiệu trên tải kết cuối tại đầu xa của đôi dây gây xuyên âm;

- PiF­: công suất tín hiệu trên tải kết cuối đầu xa của đôi dây bị xuyên âm;

- Thực hiện phép đo suy hao xuyên âm đầu xa tại các tần số 150 kHz và 772 kHz.

- Tính giá trị căn quân phương của xuyên âm đầu xa, rms FEXT, bằng công thức (26):

rmsFEXTji(dB) =                            (26)

Trong đó N là số lần đo.

- Suy hao của tổng công suất xuyên âm đầu xa, P.S. FEXT, được tính theo công thức (4).

9. Phép đo trở kháng đặc tính của cáp

Trở kháng đặc tính được tính qua các thông số cấp I (R, L, C) và tần số theo công thức:

Zn =  với các tần số nhỏ hơn hoặc bằng 500 kHz       (27)

Z0 =              với các tần số lớn hơn 500 kHz                       (28)

Trong đó:

R: điện trở của dây dẫn, Ω/km;

L: điện cảm của dây dẫn, H/km;

C: điện dung công tác của dây dẫn, F/km;

ω: tần số góc, ω = 2, rad;

f: tần số công tác, Hz.

Thiết bị đo:

- Cầu đo trở kháng, hoặc

- Các thiết bị tự động, bán tự động có chức năng tương đương cầu đo trở kháng.

Sơ đồ đo:

ℓ: chiều dài mẫu cáp

a) đo trở kháng hở mạch.                                  b) đo trở kháng ngắn mạch.

Hình B6: Sơ đồ đo trở kháng đặc tính.

Các vấn đề cần lưu ý khi đo:

- Công thức tính trở kháng đặc tính:

Z0 =              (29)

Trong đó:

Z0: trở kháng đặc tính của đôi dây, Ω;

ZOC: trở kháng hở mạch của đôi dây được đo, Ω;

ZSC: trở kháng ngắn mạch của đôi dây được đo, Ω.

- Công thức (29) có thể áp dụng cho các tần số đo và độ dài cáp thay đổi từ chỗ là phân số của bước sóng tới chỗ là bội số của bước sóng. Thông thường tiến hành đo tại tần số 772 kHz và độ dài mẫu cáp là 1000 m.

10. Phép đo điện cảm và điện dẫn của dây dẫn

10.1. Điện cảm tương hỗ dây dẫn phụ thuộc vào kích thước hình học của dây dẫn và ảnh hưởng của phân bố từ trường quanh dây. Các giá trị điện cảm dây dẫn đo ở nhiệt độ 200C, tần số 1 kHz bằng phương pháp đấu vòng một đầu không được vượt quá các chỉ tiêu sau:

Điện cảm dây dẫn cực đại:

- 1,21 mH (cáp không nhồi dầu);

- 1,39 mH (cáp nhồi dầu), cho tất cả các kích cỡ dây.

10.2. Đo điện cảm tương hỗ

Thiết bị đo:

- Máy đo R, L, C.

Sơ đồ đo:

Hình B7: Sơ đồ đo điện cảm tương hỗ.

Các vấn đề cần lưu ý khi tiến hành đo:

- Độ dài đôi dây là 100 m, một đầu nối vào máy đo, đầu kia nối ngắn mạch như trong hình B7.

- Tần số đo: 1000 ± 100 Hz.

- Nếu độ dài mẫu cáp khác 100 m, sử dụng công thức quy đổi sau:

L (μH/m) =                  (30)

Trong đó:

- L: giá trị điện cảm tương hỗ đo được, μH;

- : chiều dài mẫu cáp, m.

10.3. Đo điện dẫn

Điện dẫn của dây dẫn phụ thuộc vào môi trường điện môi quanh dây dẫn. Điện dẫn của dây dẫn đo ở nhiệt độ 200C tần số 1 kHz phải không được vượt quá 0,13 μS/Km cho tất cả các kích cỡ dây.

Trong trường hợp đo được điện trở cách điện thì có thể tính trực tiếp điện dẫn từ giá trị điện trở này theo công thức:

G(μS/m)= 1/Rcd              (31)

Trong đó:

G: điện dẫn;

Rcd: điện trở cách điện.

10.4. Đo điện dẫn tương hỗ

Thiết bị đo:

- Cầu đo trở kháng có chức năng đo điện dẫn tương hỗ, hoặc

- Các thiết bị tự động hoặc bán tự động có chức năng tương đương.

Sơ đồ đo:

: chiều dài đôi dây trong cuộn cáp.

Hình B8: Sơ đồ đo điện dẫn tương hỗ

Các vấn đề cần lưu ý khi tiến hành đo:

- Tần số đo: 1000 ± 100 Hz.

- Nếu độ dài mẫu cáp khác 1 km thì quy đổi giá trị đo được về độ dài tiêu chuẩn 1 km theo công thức (32):

Go =               (32)

Trong đó:

Go: giá trị điện dẫn tương hỗ được quy đổi về 1 km, μS/km;

G: giá trị điện dẫn tương hỗ đo được, μS;

: chiều dài mẫu cáp, km.

Trong kết quả đo cần đưa ra giá trị điện dẫn tương hỗ lớn nhất.

11. Phép đo điện trở cách điện

Thiết bị đo:

Máy đo điện trở cách điện, Megohmeter; có mức điện áp một chiều từ 100 V đến 550 V.

Các vấn đề cần lưu ý khi đo:

- Thời gian đo: 1 phút.

- Nếu độ dài mẫu cáp khác 1 km thì phải quy đổi giá trị đo được về độ dài tiêu chuẩn 1 km theo công thức (33):

Rcd0 = Rcd1 x                  (33)

Trong đó:

Rcd0: giá trị điện trở cách điện quy đổi về 1 km, MΩ km;

Rcd1: giá trị điện trở đo được trên chiều dài mẫu cáp, MΩ;

: chiều dài mẫu cáp, km.

Kết quả đo bao gồm các thông số giá trị điện trở cách điện trung bình và nhỏ nhất.

12. Xác định mức chịu điện áp cao một chiều

12.1. Xác định mức chịu điện áp cao một chiều giữa sợi dây cáp và sợi dây cáp

Đo mức chịu điện áp cao một chiều thông thường sử dụng một nguồn điện áp cao một chiều và điều kiện môi trường đo khô ráo.

Thiết bị đo:

Các máy đo mức chịu điện áp cao một chiều tự động hoặc bán tự động.

Sơ đồ đo

ℓ: chiều dài cuộn cáp

Hình B9: Sơ đồ đo mức chịu điện áp cao một chiều.

Các vấn đề cần lưu ý khi đo:

- Do sử dụng điện áp cao trong quá trình đo nên phải tuyệt đối tuân thủ các biện pháp an toàn đo như: nối đất tất cả các thành phần dẫn điện mà người thao tác đo có thể phải tiếp xúc khi tiến hành đo, phải có phương tiện sử dụng sau khi hoàn thành phép đo để nối đất tất cả các thành phần phóng điện cảm ứng và các thành phần có thể phóng điện khi đã ngắt nguồn điện áp cao, không để các chất dễ cháy nổ gần nơi tiến hành đo.

- Với nguồn điện áp cao một chiều của máy đo, giá trị đỉnh – đỉnh của thành phần gợn xoay chiều không được vượt quá 5% giá trị điện áp trung bình trong điều kiện không tải. Tốc độ tăng điện áp một chiều của máy đo lớn hơn hoặc bằng 3000 V/s.

- Giá trị điện áp của nguồn điện áp cao một chiều đưa vào sợi dây cáp là điện áp trung bình được đo bằng đồng hồ đo một chiều nối tiếp với một điện trở chịu điện áp cao thích hợp hoặc đồng hồ đo điện áp tĩnh điện có dải đo tương ứng. Độ chính xác của mạch đo điện áp phải nằm trong phạm vi 2% giá trị lớn nhất của thang đo.

- Phép đo mức chịu điện áp cao giữa dây dẫn với dây dẫn được tiến hành trên mỗi dây dẫn với từng dây dẫn còn lại của cuộn cáp. Trừ đôi dây thử nghiệm, tất cả các đôi còn lại được nối với màn che tĩnh điện và nối đất.

- Biên độ điện áp của nguồn điện áp cao một chiều được đặt tương ứng với khả năng chịu điện áp cao một chiều được cho trong chỉ tiêu kỹ thuật của cáp.

- Thời gian đo: 3 giây.

- Đối với các thiết bị đo tự động các sợi dây cáp của cuộn cáp được tách ra và đấu riêng rẽ trên giá kiểm tra của máy đo và quá trình đo được tiến hành một cách tự động. Khi tiến hành đo với thiết bị đo không có chức năng đo tự động thông thường nhóm tất cả các sợi dây cáp lại với nhau và nối đất trừ một sợi dây cáp được kiểm tra và đưa điện áp cao một chiều vào sợi dây cáp không nối đất này.

- Trong kết quả đo cần ghi rõ mức điện áp cao một chiều sử dụng và số các sợi dây cáp bị hỏng cách điện (nếu có).

12.2. Xác định mức chịu điện áp cao một chiều giữa dây dẫn và màn che tĩnh điện.

Việc xác định mức chịu điện áp cao một chiều giữa sợi dây cáp và màn che được thực hiện tương tự như phép đo mức chịu điện áp cao một chiều giữa dây dẫn với dây dẫn. Ngoại trừ sợi dây cáp được kiểm tra, tất cả các dây dẫn còn lại được nhóm với nhau và điện áp cao một chiều được đưa vào giữa sợi dây cáp cần đo kiểm và màn che.



PHỤ LỤC B2

(Tham khảo)

Độ ngấm nước

Mẫu thử là một đoạn cáp thành phẩm dài 1 m. Trên một đầu thử bóc vỏ nhựa, băng nhôm, để hở phần lõi cáp có bọc băng chịu nhiệt (P/S) ra ngoài một đoạn dài 10 cm. Đưa phần lõi cáp vừa bóc vỏ vào ống thử và đặt mẫu cáp nằm ngang (như hình B10), dùng băng không thấm nước bọc kín phần vỏ cáp và đầu ống thử không cho nước chảy ra ngoài. Đổ nước có pha bột phát quang (hoặc bột màu) vào ống thử cao 1 m, để trong vòng 24 giờ trong phòng có nhiệt độ 20 ± 50C. Sau thời gian trên, kiểm tra đầu còn lại của mẫu cáp (dùng đèn tia cực tím đối với trường hợp dùng bột phát quang). Nếu đầu mẫu cáp không phát quang hoặc không có nước chảy ra là đạt yêu cầu.

Hình B10: Thử độ ngấm nước.



TÀI LIỆU THAM KHẢO

1. Tiêu chuẩn kỹ thuật cáp thông tin 68 TCN – 132 – 94.

2. IEC 708*CEI 708: Low-frequency cables with polyolefin insulation and moisture barrier polyolefin sheath. International Electrotechnical Commission (IEC) Standard.

4.1. Part 1: General design details and requirements.

4.2. Part 2: Unit type, filled, moisture barrier polyethylene sheathed cables with copper conductors and solid or cellular insulation.

4.3. Part 3: Unit type, unfilled, moisture barrier polyethylene sheathed cables with copper conductors and solid or cellular insulation.

4.4. Part 4: Unit type, unfilled, moisture barrier polyethylene sheathed cables with cooper conductors, solid insulation and integral suspension strand.

3. ICEA-S-84-608-1988. Telecommunication cable filled polyolefin insulated, copper conductor, Technical requirements.

4. ANSI/IECA S-85-625-1996: Standard for telecommunications cable aircore, polyoefin insulated, copper conductor. Technical Requirements.

5. Armouring of cables – Construction, installation and protection of cables and other elements of outside plants.

6. Specification for F/S and solid polyethylene insulated jelly filled moisture barrier sheated unit twin telephone cable.

DSS 91001; DSS 91002; DSS 92001; DSS 91003; DSS 2026 – 1.

7. Specification for F/S jelly filled telephone cable: KT-6145-3282-0-0.

8. REA specification for filled telephone cables: REA PE -39.

9. REA specification for self – supporting cable: REA PE -38.

10. Specification for local telephone cable SHOWA ELECTRIC WIRE & CABLE CAT.N0.90-08-0.

11. ITU. Transmission characteristics of cable pairs. Traning manual 1990.

12. Leom Chatter. A guide to electrical specification requirements for multipair telephone cable. DCM International Corporation.

13. ASTM. D4566 -94. Standard test methods for electrical performance properties of insulations and jackets for telecommunications wire and cable.

14. ITU. Recommendation G.611. Characteristics of symmetric cable pairs for analgue transmission.

15. Whitham D. Reeve, Series Editor. 1993.

IEEE telecommunication Handbook Series.

16. TCVN 5933 – 1995. Tiêu chuẩn Việt Nam: Sợi dây đồng tròn kỹ thuật điện – Yêu cầu kỹ thuật chung.

17. TCVN 5936 – 1995 (IEC 540-1982). Tiêu chuẩn Việt Nam: Cáp và dây dẫn điện – Phương pháp thử cách điện và màn che tĩnh điện.

18. ASTM D 1248-84: Standard specification for polyethylene plastics molding and extrusion materials.

19. ASTM D 4565-94: Standard test methods for physical and environmental performance properties of insulations and jackets for telecommunications wire and cable.

20. ASTM D638-93: Standard test methods for tensile properties of plastics.

21. TCVN 4763-89 (ST SEV 2777-80). Tiêu chuẩn Việt Nam: Cáp tần số thấp cách điện bằng polyethylene và vỏ bằng nhựa hóa học – Yêu cầu kỹ thuật.

22. KT-6145-3282-0-0/1995: Specification for Foam-Skin insulated jelly filled telephones cables (Korea telecom Standard).

HIỆU LỰC VĂN BẢN

Quyết định 810/1998/QĐ-TCBĐ về tiêu chuẩn ngành Cáp thông tin kim loại dùng cho mạng điện thoại nội hạt do Tổng cục trưởng Tổng cục Bưu điện ban hành

  • Số hiệu: 810/1998/QĐ-TCBĐ
  • Loại văn bản: Quyết định
  • Ngày ban hành: 29/12/1998
  • Nơi ban hành: Tổng cục Bưu điện
  • Người ký: Nguyễn Quế Hương
  • Ngày công báo: Đang cập nhật
  • Số công báo: Đang cập nhật
  • Ngày hiệu lực: Kiểm tra
  • Tình trạng hiệu lực: Kiểm tra
Tải văn bản
